Beton je možná nejkontroverznější stavební materiál na světě. A zároveň ten nejoblíbenější. Mosty, parkovací domy, mrakodrapy – beton je všude. Co mnoho lidí neví: beton sám o sobě je vysoce problematický stavební materiál. Praská, deformuje se a přitom rychle naráží na své hranice.
V 19. a 20. století rostly požadavky na stavby, a tím i na stavební materiály, stále více. Beton sám o sobě nestačil. To, že dodnes dokážeme z betonu stavět tak působivé konstrukce, vděčíme inovacím dvou mužů. O jednom z nich, Josephu Monierovi, jsme již mluvili. Článek si můžete přečíst zde: Joseph Monier: Jak zahradník vynalezl železobeton
Tentokrát bude řeč o druhém z nich, Eugènu Freyssinetovi. Rozvinul železobeton a se svým předpjatým betonem otevřel stavebnictví po celém světě zcela nové možnosti. Společně se podíváme na jeho život a jeho odkaz, který zanechal našemu oboru. Vraťme se do pozdního 19. století ve Francii.
Stavebnictví na konci 19. století
Byla to doba industrializace, stavebně-technického nového zrození Francie, například prostřednictvím Inženýrská legenda Gustave Eiffel . Ke konci 19. století tedy byla Evropa uprostřed přeměny. Industrializace už dávno pronikla do všech oblastí života a přinášela nové příležitosti. V tomto vrcholném období rostla města rychle a obchodní trasy se rozšiřovaly, svět byl rychlejší než kdy dříve.
Kvůli této velké proměně čelilo stavebnictví dosud nevídané výzvě. Chyběly mosty, nádraží, továrny a pokud možno velké skladové haly. To stavebním firmám přineslo nejen slušnou pracovní vytíženost, ale také několik zdánlivě neřešitelných problémů: Chyběl vhodný stavební materiál.
Dominující stavební materiály na konci 19. století
Stavělo se sice pilně, ale nové požadavky na stavebnictví způsobené industrializací činily příliš ambiciózní stavební záměry téměř nemožnými. To bylo způsobeno především běžnými stavebními materiály, které se v té době používaly.
Stavební materiál číslo 1 bylo klasické zdivo (kámen a cihla). Už po staletí, ne-li tisíciletí, bylo prostředkem volby při výstavbě obytných budov nebo užitných ploch. Ať už stáje, opevnění, malé mosty nebo kostely: Stavělo se z cihel a kamene. Zdivo je totiž velmi pevné v tlaku a proto trvanlivé. Je ale zároveň těžké, málo flexibilní a rozpětí jsou spíše omezená.
S industrializací přibyl želez a ocel. Poprvé byla možná větší rozpětí a stavby mohly působit monumentálně i subtilně. Nejlepším příkladem je Eiffelova věž, o které jsme už psali. Pokud vás tato legendární věž zajímá, podívejte se sem: Eiffelova věž: Nenáviděná, milovaná, téměř zbouraná .
Železo a ocel však měly jasné nevýhody: Výroba velkých dílů byla nejen složitá, ale také velmi drahá. Navíc byly velmi náchylné ke korozi. To znemožňovalo jejich použití jako stavebního materiálu pro rozsáhlé stavební projekty. Stavebnictví tedy stálo před problémem. I raný beton nebo železobeton vyvinutý Josephem Monierem byly další možností.
Vývoj železobetonu Monierem byl přitom spíše náhodou, jak jsme vám již říkali. Ačkoli byla kombinace betonu a železa slibná, byla ještě daleko od dokonalosti. Pro velké mosty nebo skladové haly nebyl ani železobeton dlouhodobě vhodný. Nakonec docházelo k tvorbě trhlin nebo se materiál deformoval.
Dnes víme, že lidem tehdy chápání chování materiálu chybělo. Jevy jako dotvarování, tedy pomalá deformace betonu, a smršťování, tedy objemová změna při vysychání, byly téměř neprozkoumané. Inženýři té doby šli na jistotu. Stavěli s tím, co znali: vše zůstává tak, jak je. Bezpečnost se spojovala s mohutností, a proto se budovaly velmi těžké konstrukce, které byly z hlediska spotřeby materiálu zcela neefektivní. K tomu se přidávaly vysoké náklady. Jenže prostě neexistovaly žádné použitelné alternativy. Zatím ne.
Eugène Freyssinet: Revoluce ve stavebnictví
Většina inženýrů pracovala na konci 19. století podle osvědčených principů. Raději se odvolávali na známé postupy, než aby selhali s inovacemi. Jedním z mužů, který to měl změnit, byl Eugène Freyssinet. Narodil se v roce 1879 ve Francii a vyrůstal v době změn. Stavebnictví se měnilo.
Jeho technický talent mu brzy otevřel cestu na jednu z nejprestižnějších vysokých škol pro inženýrské umění ve Francii: École Nationale des Ponts et Chaussées. Zde Eugène Freyssinet absolvoval klasické vzdělání ve stavebním inženýrství. Takové studium zahrnovalo:
- stavbu mostů
- chování materiálů
- statické výpočty
Po absolutoriu nastoupil přímo do francouzské státní služby a věnoval se především veřejným stavebním projektům. Jeho odpovědnost sahala od mostních projektů přes budování infrastruktury až po konstrukční výpočty v masivních konstrukcích. Už brzy Eugène Freyssinet pochyboval o stávajících systémech.
Při své práci si totiž stále znovu všímala jedné věci: beton se choval jinak, než předpovídaly tehdejší výpočetní modely. Eugène Freyssinet pozoroval s alarmující pravidelností neočekávané deformace, dlouhodobá sedání a nepředvídané vznikání trhlin. A to vše přesto, že byla práce provedena pečlivě. Kde tedy byl problém?
Eugène Freyssinet: Vynálezce předpjatého betonu
Eugène Freyssinet si položil konkrétní otázku: Co když beton vůbec nebude namáhán v tahu? Jeho řešením byl nakonec vývoj předpjatého betonu (Prestressed Concrete). Ale jak to vlastně funguje? Podívejme se na to krátce.
Ocelová lana pro železobeton se předem napnou. Poté se kolem nich nalije beton. Po vytvrzení se napětí ocelových lan přenese na beton a ten je tak trvale v tlaku. Tahová napětí, která by na beton jinak působila, jsou vyrovnána vnitřním tlakem. Protože beton je velmi pevný v tlaku, vzniká jen málo trhlin a únosnost znatelně roste.
Předpjatý beton je tedy na rozdíl od běžného železobetonu do značné míry bez trhlin, i z dlouhodobého hlediska. Díky tomu zůstává prvek stabilnější, trvanlivější a stavba je výrazně efektivnější. S předpjatým betonem byly náhle možné větší mosty. Současně se konstrukce zeštíhlila a spousta materiálu se jednoduše stala zbytečnou.
Právě to, co bylo v době industrializace naléhavě potřeba. Stavební inženýr, který předpjatý beton později uvedl do běžné praxe, byl mimochodem Fritz Leonhardt. Pokud vás toto téma zajímá, můžete si zde přečíst více: Fritz Leonhardt: Inženýr, který dokázal, aby se beton vznášel .
Eugène Freyssinet: Dotvarování, smršťování a bezradnost

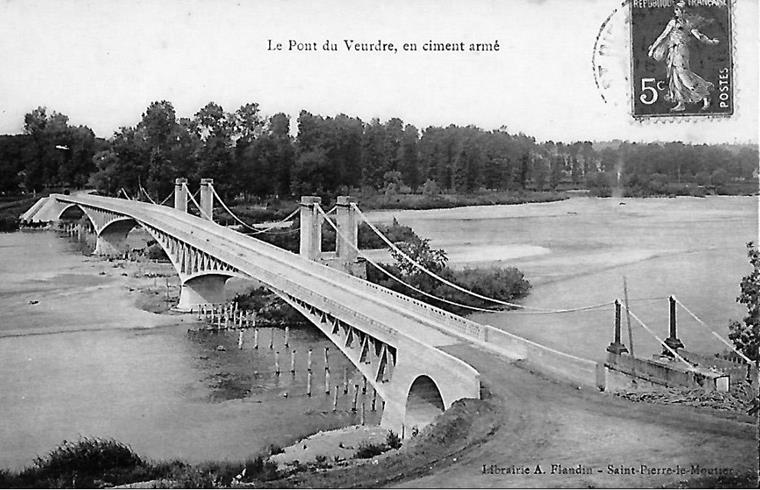

Na začátku 20. století měl být postaven nový most přes řeku Allier, pozdější most ve Veurdre. Plánoval se klasický kamenný obloukový most jako náhrada za bývalý visutý most. Náhodou se však do hry dostal inovativní návrh Eugèna Freyssineta. Stavební podnikatel rozpoznal potenciál jeho myšlenek a přesvědčil úřady, aby hned několik mostů postavily podle nového systému Freyssineta. Skutečná příležitost pro mladého stavebního inženýra!
Ještě před výstavbou Eugène Freyssinet své koncepce otestoval. Nechal proto zřídit zkusný oblouk a poprvé použil svou inovativní techniku. Opěry byly spojeny napnutými dráty: raný, ale účinný předchůdce toho, co se později na celém světě stalo známým jako předpjatý beton.
Pak se mohlo začít. S neobvykle plochými oblouky a velmi štíhlou konstrukcí byl most na tehdejší poměry jistě více než nezvyklým pohledem. Zatímco stavební inženýři se skepticky dívali na 19 cm tlustý oblouk v koruně mostu, podnikatelé už chválili malou spotřebu materiálu.
Po dokončení však nastal kritický okamžik: Oblouky se propadly až o 13 cm. Proč? Zde se uplatnily jevy jako dotvarování a smršťování, které tehdy ještě nebyly prozkoumány. Eugène Freyssinet reagoval okamžitě: nechal konstrukci přes noc přestavět.
Pomocí hydraulických lisů uvedl most opět do původního tvaru. Byl zachráněn. A co víc: Následné zátěžové zkoušky bez problémů obstál a přesvědčil i skeptický tisk. Tato zkušenost Eugèna Freyssineta utvrdila v tom, aby neočekávané chování železobetonu podrobněji zkoumal a pro pozdější projekty jej aktivně využíval.
Eugène Freyssinet: Žádná inovace bez odporu
Jako u mnoha inovací se i u nového přístupu Eugèna Freyssineta zpočátku objevovala skepse, zejména v odborných kruzích. Důvody byly různé. Nejprve panovala nejistota, zda předpjatý beton dlouhodobě vydrží. Připomeňme si: do té doby byly velké budovy – ať už mosty nebo skladové haly – především mohutné. Obrovské kvádry ze zdiva nebo železobetonu.
Proto vyvolávaly téměř jemně působící návrhy Eugèna Freyssineta samozřejmě otázky. Vydrží to dlouhodobě? Jak se vůbec něco takového staví a je to opravdu efektivnější? Eugène Freyssinet však nechal své konstrukce mluvit za sebe.
Svými stavbami ukázal, že vliv dotvarování a smršťování byl nejen vypočitatelný, ale že jej bylo možné aktivně využít k tomu, aby byly stavby ještě únosnější a trvanlivější. Z problému se tedy stala skutečná příležitost. A když se koncem 20. let 20. století na drsném pobřeží Bretaně diskutovalo o výstavbě mostu, nastal čas.

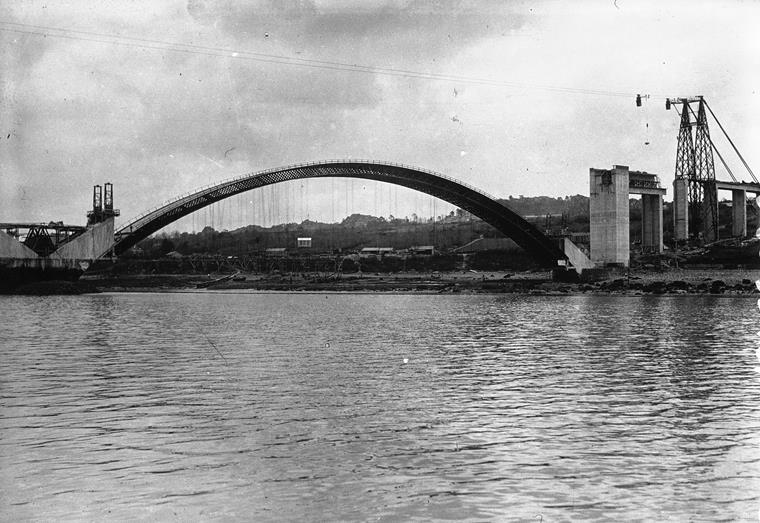

Eugène Freyssinet: Výstavba Pont Albert-Louppe
Měl měřit více než 800 m na délku, což bylo s tehdejšími rozpětími těžko proveditelné. Eugène Freyssinet zde spatřil svou příležitost. Most měl být experimentem, postaveným z předpjatého betonu. Beton byl považován za těžkopádný, pasivní materiál, který byl skutečně únosný jen v masivní podobě.
Eugène Freyssinet chtěl ukázat opak: Pont Albert-Louppe měl mít obrovská rozpětí, odvážnější než cokoli, co tomuto materiálu tehdy někdo připisoval. Beton se totiž tehdy považoval za zcela předvídatelný. Koneckonců byla známa jeho pevnost v tlaku i jeho hranice. Většina kolegů Eugèna Freyssineta vznikající deformace ignorovala. On však chtěl právě tyto využít pro své stavby. K tomu se most dokonale hodil.
Problém betonu, který mnozí buď ignorovali, nebo nad ním mávli rukou, se ukázal už během výstavby. Oblouky se začaly znovu sedat, sice pomalu, ale trvale. Podle klasických výpočtů by se právě to stát nemělo. A teď? Demolice? Samozřejmě ne, protože s tím Eugène Freyssinet pevně počítal.
Pro Eugèna Freyssineta teprve nyní začínala zajímavá část jeho práce. Nepovažoval to za neúspěch, ale za příležitost své teorie ve velkém měřítku prokázat. Problém nebyl v betonu, ale v tom, jak se používal. Beton totiž není tuhý materiál, pracuje. A právě toho Eugène Freyssinet využil.
Místo aby se deformacím podřídil, zasáhl Eugène Freyssinet aktivně. Pomocí svého hydraulického postupu uvedl most zpět do požadovaného tvaru. Trochu nadzvednout, doladit, znovu usadit: hotovo. Pro širokou veřejnost zcela nový přístup.
Už neplatilo: „Postavíme a doufáme, že to vydrží.“ Místo toho ukázal odborné veřejnosti: „Kontrolujeme, jak se stavba chová.“ Eugène Freyssinet dokázal, že stavby nejsou tuhé objekty, ale že je lze chápat jako systém sil a aktivně řídit. Pont Albert-Louppe byl toho důkazem.
Beton už nebyl pasivně nosným materiálem, ale mohl být prostřednictvím předpětí aktivně a vědomě kontrolován. Právě zde Eugène Freyssinet začal se svou myšlenkou předpjatého betonu. A tím začala pro stavebnictví zcela nová éra. Příležitost, jak i stavebně-technicky posílit pozici industrializace.
Závěr: Bez Eugèna Freyssineta žádná moderní infrastruktura
Díky revolučním stavbám Eugèna Freyssineta se předpjatý beton ve stavebnictví postupně prosadil. A to rychle i po celém světě. A dnes? Dnes si tento materiál už vůbec nelze představit bez něj. Jeho možnosti použití jsou rozmanité: od mostů přes mrakodrapy, parkovací domy až po halové střechy. Mnoho moderních budov by bez této techniky bylo nerealizovatelných.
V mostním stavitelství má právě předpjatý beton z konce 20. století ne zrovna dobrou pověst. Carolabrücke v Drážďanech, zřícený 11. září 2024, je dobrým příkladem toho, že je třeba stavební materiál stále dále vyvíjet a zdokonalovat. Stavebnictví se neustále učí, dost často z chyb, které se projeví až později. Především by se údržba takové stavby nikdy neměla zanedbávat. Pokud vás toto téma zajímá, přečtěte si zde více: Zchátralé mosty v Německu .
Navzdory svému obrovskému významu je Eugène Freyssinet mimo odborné kruhy málo známý. Téměř nikdo, kdo se profesně nezabývá předpjatým betonem, nezná jeho jméno. Důvod je prostý: Eugène Freyssinet nevytvořil jednu ikonickou stavbu, ale nový stavební systém. Co se stane standardem, je jednou neviditelné, ale ne o nic méně důležité. Technická inovace obecně stojí za viditelným designem. Inženýrský výkon zůstává v pozadí, zatímco jména architektů nebo sponzorů jsou vyzdvižena do popředí.
Co zůstává, je toto: Eugène Freyssinet zásadně změnil betonové stavitelství. Jeho vynález umožnil trvanlivé stavby, velká rozpětí a ekonomické konstrukce. Možná nevytvořil slavné panorama města, ale vytvořil reálný základ, na němž stojí velká část naší moderní infrastruktury. Eugène Freyssinet byl skutečný průkopník v oblasti předpjatého betonu, který měl odvahu přemýšlet o klasických systémech nově. Dělali jsme to tak vždy – ale jinak je to lepší.
