Modelowanie punktów szklanych 1

W żadnym budynku nie może zabraknąć przezroczystości materiału szklanego. Oprócz typowych zastosowań, takich jak okna, materiał ten jest coraz częściej wykorzystywany do produkcji fasad, zadaszeń, a nawet do usztywnienia schodów. Oczywiście architekci często stawiają bardzo wysoki poziom przejrzystości w procesie mocowania tafli szkła. Wymaga to zastosowania specjalnych łączników, łączących tafle szkła.

Tło projektu

Oprócz ogólnych aprobat technicznych wydanych przez poszczególnych producentów, projektowanie elementów osprzętu punktowego reguluje norma DIN 18008 [1]. Ta niemiecka norma określa dwa różne sposoby:

Załącznik B - Weryfikacja/walidacja modeli elementów skończonych
Załącznik C – Metoda uproszczona

Oprócz różnych możliwości projektowania, istnieją również warunki konstrukcyjne - zwłaszcza w przypadku łączników płyt - określające rozmieszczenie geometryczne na tafli szklanej lub formację w strefie brzegowej.

Dane początkowe wykorzystane do analizy

Laminowane szkło bezpieczne ze szkła float wzmocnionego termicznie 2 x 8 mm
Punkt mocujący PH 793 firmy Glassline GmbH (aprobata Z-70.2-99 [3] ), łeb cylindryczny Ø 52 mm, wiercenie Ø 25 mm
Obciążenie obliczeniowe q_d = 4,5 kN/m²

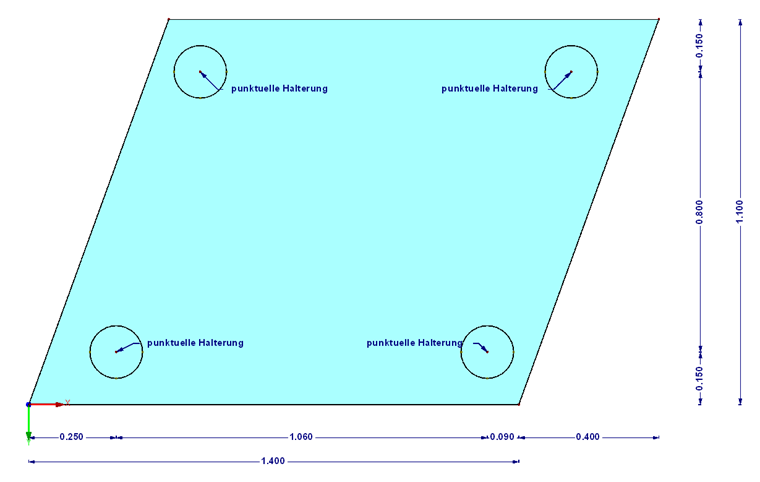

Układ z wymiarami

Modelowanie w RFEM według metody uproszczonej

W przypadku wymiarowania szyb metodą uproszczoną opisaną w DIN 18008, Załącznik C [1], szyba może być analizowana bez wiercenia otworów. Istniejące okucia szklane są reprezentowane przez sprężyny. Istniejąca sztywność sprężysta jest podana w aprobacie technicznej. W naszym przykładzie daje to następujący wynik:

C_Z,max = 1/24372 + 1/3015 = 2,683 N/mm
C_Z,min = 1/15 386 + 1/1,592 = 1 443 N/mm
C_Z,sel = 2,000 N/mm
C_V;x,y = 344 N/mm

Poniższe wartości wyników są obliczane na podstawie wymienionych parametrów.

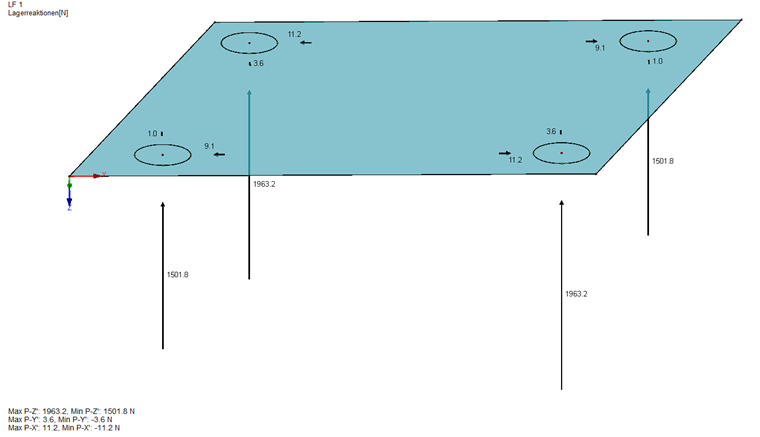

Reakcje wsparcia - wyniki lokalne

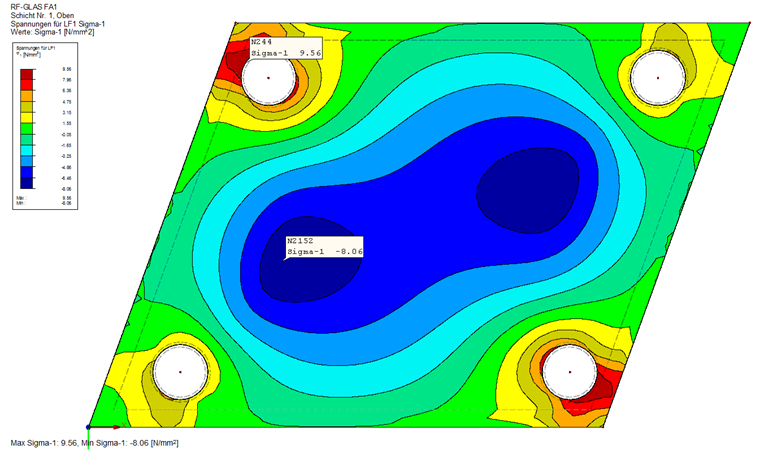

Naprężenia - wyniki lokalne

Wszystkie istotne stopnie naprężeń można teraz obliczać za pomocą wzorów i parametrów zawartych w DIN 18008, załącznik C [1].

Składowa naprężenia F_Z :

σ_{Fz} = \frac{b_{Fz}}{d ²} \cdot \frac{t_{ref}^{2}}{t_{i}^{2}} \cdot F_{Z} \cdot δ_{Z} = \frac{15, 8}{25 ²} \cdot \frac{102}{82} \cdot 1.964 \cdot 0, 5 = 38, 8 N / mm ²

Formuła 1

Składowa naprężenia F_res :

\begin{array}{l} F_{res} = \sqrt{F_{x}^{2} F_{y}^{2}} = \sqrt{11 ² 4 ²} = 12 N \\ σ_{F, res} = \frac{b_{F, res}}{d ²} \cdot \frac{t_{ref}}{t_{i}} \cdot F_{res} \cdot δ_{F, res} = \frac{3, 92}{25 ²} \cdot \frac{10}{8} \cdot 12 \cdot 0, 5 = 0, 1 N / mm ² \end{array}

Formuła 2

Składowa naprężenia M_res :
Dzięki podparciu przegubowemu wokół osi x, y i z nie występuje dodatkowy moment M_res.

Koncentracja naprężeń w rejonie otworu wiertniczego:
σ_g = σ_g (3d) ∙ δ_g ∙ k = 9,6 ∙ 8/10,8 ∙ 1,6 = 11,4 N/mm²

Nadrzędna wartość naprężenia obliczeniowego w obszarze pasowania wynika wówczas z sumy poszczególnych składowych.
E_d = 38,8 + 0,1 + 11,4 = 50,3 N/mm²

W ostatnim kroku należy uwzględnić moment w przęśle. W takim przypadku moment należy określić w układzie zdefiniowanym statycznie.

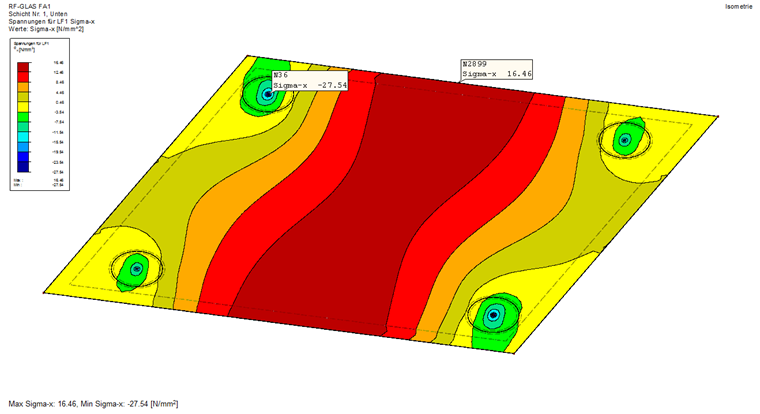

Spannungsanalyse im Feldbereich

Naprężenie decydujące w obszarze przęsła wynosi E_d = 16,5 N/mm².

Dopuszczalne naprężenie dla laminowanego szkła bezpiecznego obliczane jest ze wzoru:

{m a t h r m R}_{} m a t h r m d = 1.1 c d o t f r a c {m a t h r m f}_{m a t h r m k, m a t h r m T V G} {m a t h r m g a m m a}_{} m a t h r m M = 1.1 c d o t f r a c 70 1.5 = 51.3 m a t h r m N / m a t h r m m m ²

Wzór 3

Wynika stąd całkowity stopień wykorzystania szkła = 0,98.

Oprócz ogólnej analizy naprężeń, można przeprowadzić dodatkowe obliczenia dla dokładnych wymiarów tafli szkła. W tym celu można postępować zgodnie z normą.

Uwagi końcowe

Załącznik C do niemieckiej normy DIN 18008 zawiera bardzo proste narzędzia do projektowania elementów szklanych podpartych punktowo. Korzystając z wartości w tabeli, można bardzo szybko oszacować zachowanie konstrukcyjne tafli szkła i określić stopień wykorzystania. Kolejna możliwość jest określona w załączniku B do normy. Ta metoda obliczeniowa, oparta na modelu elementów skończonych, zostanie wyjaśniona w dalszej części artykułu.

Odniesienia

[1]	DIN 18008-3. (2013). Szkło w budownictwie – Zasady projektowania – Część 3: Szklenie punktowe , DIN 18008-3:2013-07.
[2]	B. Weller, M. Engelmann, F. Nicklisch, T. Glasbau-Praxis: Konstruktion und Bemessung Band 2: Beispiele z DIN 18008 , (3. red.). Berlin: Beuth.
[3]	DIBt. (2014). Ogólna Aprobata Techniczna Z-70.2-99. Berlin, 4 września

Autor

Pan Lex jest odpowiedzialny za rozwój produktów dla konstrukcji szklanych oraz za zapewnienie jakości programu RFEM. Zapewnia również wsparcie techniczne dla naszych klientów.
