FAQ 000172 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RSTAB

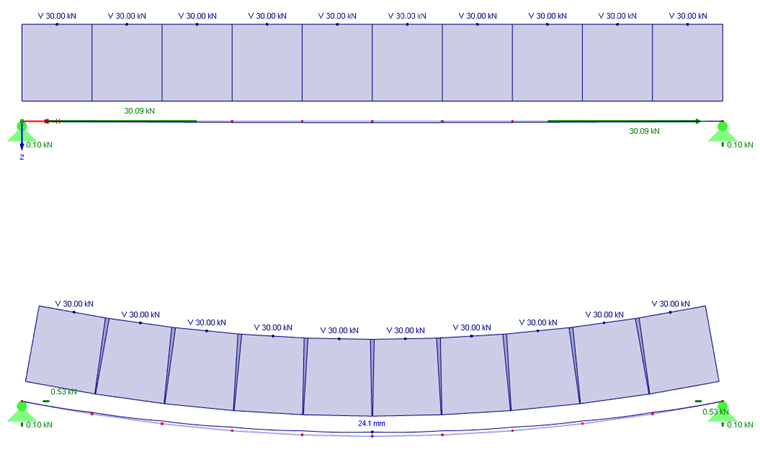

W przypadku konstrukcji stalowej ze sprężeniem siły podporowe są mniejsze niż siła sprężająca. Przeanalizowałem dwa systemy: Przykład 1 definiuje się kablem prostym, natomiast kabel z Przykładu 2 ma wartość wzrostu. Dlaczego występują tutaj rozpoznawalne różnice?

Odpowiedź

Obciążenie "naprężenie wstępne" jest traktowane przez program jako obciążenie zewnętrzne, takie jak obciążenie prętowe, i oddziałuje na cały układ. "Wpływa" do układu konstrukcyjnego, wywołując w ten sposób odkształcenia i reakcje podporowe. Naprężenie wstępne jest przekształcane na zmianę długości (odkształcenie). Siła osiowa, jaka pozostaje po obliczeniu, zależy od ograniczenia odkształcenia pręta: jeżeli sztywność połączonego układu jest miękka, pozostaje bardzo mało naprężenia wstępnego, lub tylko nieznacznie, ale istnieje odkształcenie.

Naprężenie wstępne jest zatem porównywalne ze zmianą temperatury. Po jej wyrażeniu siłą zostaje wyrażona przez temperaturę.

W przykładzie 2 siła sprężająca jest przekształcana bardziej w deformację, która prowadzi do powstawania mniejszych sił osiowych, a tym samym do zmniejszania sił podporowych.

Słowa kluczowe

Naprężenie wstępne Kabel Siła podporowa Odkształcenie Siła sprężająca
