W module rozszerzającym RF-CONCRETE Surfaces istnieje możliwość ograniczenia szerokości pęknięć z uwagi na utwierdzenie wewnętrzne oraz zindywidualizowanego f _{ct, eff} ?

Odpowiedź

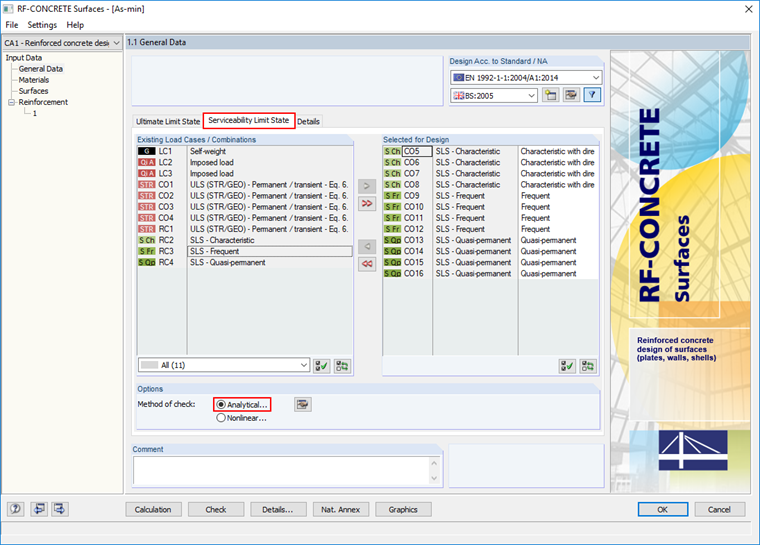

Aby określić minimalne zbrojenie z utwierdzenia (odprowadzenie ciepła hydratacji) w RF-CONCRETE, należy wybrać co najmniej jeden przypadek obciążenia lub KO dla obliczeń w rejestrze "Stan zdolności użytkowej" w formularzu 1.1 Dane ogólne. W tej zakładce domyślnie aktywna jest analityczna metoda sprawdzania stanu granicznego użytkowalności. Patrz Rysunek 01.

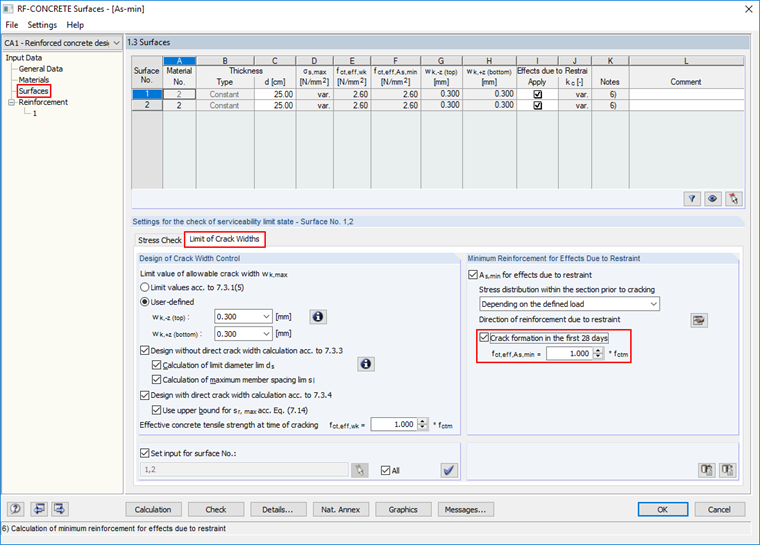

Po aktywowaniu sprawdzeń w stanie granicznym użytkowalności można teraz dostosować ich ustawienia w postaci wprowadzania 1.3 Powierzchnie. Przejście do zakładki Limit szerokości rys w formularzu wejściowym 1.3. Po prawej stronie znajduje się "Zbrojenie minimalne dla oddziaływań związanych z utwierdzeniem". Po wybraniu pola "Tworzenie rys przez pierwsze 28 dni" można wprowadzić współczynnik dla kontroli f _{ct, eff, As, min} . Patrz Rysunek 02.
