Pytanie
W RF-/JOINTS Steel - DSTV otrzymuję uwagi "Niewłaściwa geometria" i "Nieprawidłowy materiał". Które wpisy muszę dostosować?
Odpowiedź:
Połączenia w module RF-/JOINTS Steel - DSTV są typowymi stalowymi połączeniami do przenoszenia lub wprowadzania momentów i sił tnących.

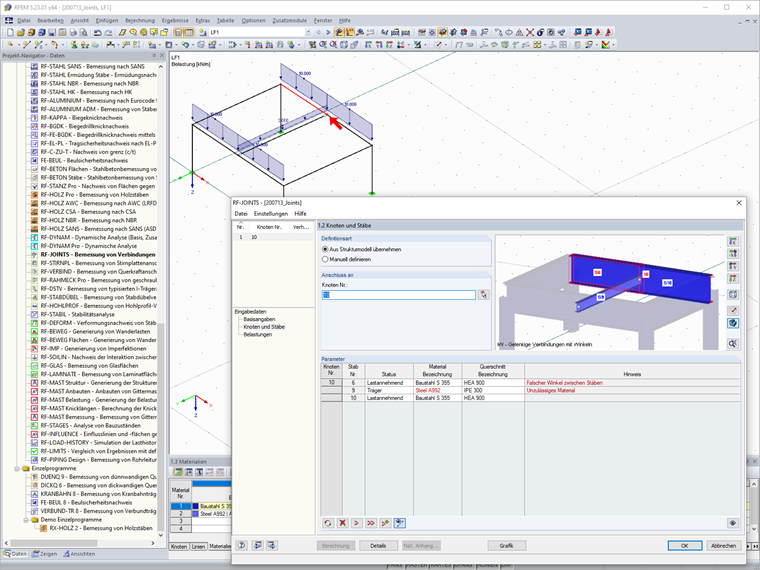

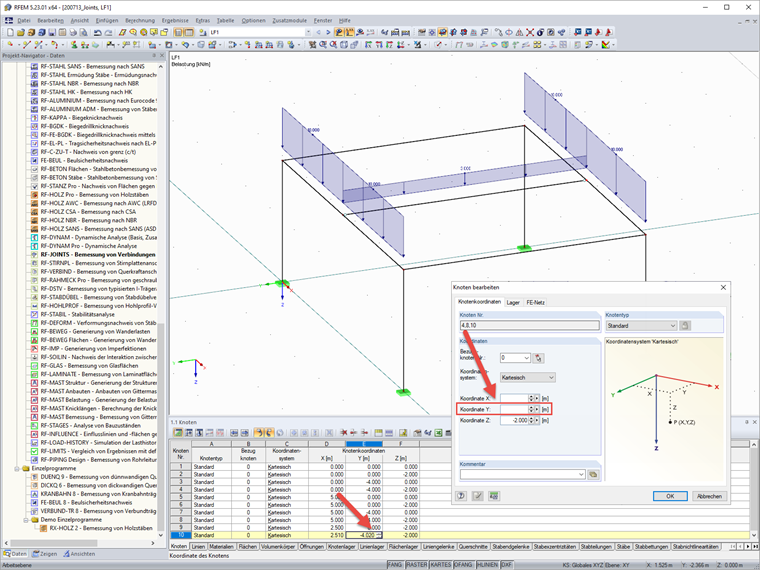

Jeżeli pojawi się komunikat „Niewłaściwa geometria”, należy sprawdzić, czy geometria połączenia spełnia wymagania typowych połączeń. Może to być również spowodowane niespójnością danych wejściowych modelu. W tym przykładzie niewielkie odchylenie współrzędnych osi Y prowadzi do nieprawidłowej geometrii modelu.
Jeżeli pojawi się komunikat "Nieprawidłowy materiał", należy sprawdzić, czy materiał jest przeznaczony dla typowego połączenia. W przypadku przekrojów i blach można wykonać te połączenia z materiału S 235 lub S 355.
Czy mają Państwo jakieś pytania?
