Pytanie

Q: W moim modelu muszę uwzględnić etapy budowy z nieliniowościami, muszę więc pracować z kombinacjami obciążeń, które są już uwzględnione w ciężarze własnym.Mam do dyspozycji kilka kombinacji obciążeń dla pierwszego, a następnie drugiego etapu budowy do przeanalizowania i oceny.Kombinacje obciążeń z pierwszego etapu budowy nie występują w drugim etapie budowy.Nie jestem pewien, jak przydzielić kombinacje obciążeń na etapach budowy (stałe czy tymczasowe).

W programie RF-STAGES obciążenia &quot;stałe&quot; są wprowadzane do układu. Oznacza to, że ich efekt automatycznie uwzględniany jest w kolejnym etapie budowy. Z tego względu nie można wybrać obciążeń po raz drugi.Zamiast pracować z kombinacjami obciążeń, można pracować bezpośrednio z przypadkami obciążeń. Oznacza to, że na przykład stałym ciężarem własnym byłby ciężarem własnym. Jeżeli zmienne obciążenia zostaną dodane jako obciążenia „tymczasowe”, kombinacje można przeprowadzić (ręcznie) w samym RF-STAGES, a następnie eksportować w celu przeprowadzenia obliczeń.Istnieje ciekawe webinarium na temat &quot; Uwzględnianie etapów budowy w RF-STAGES &quot;.

W moim modelu muszę uwzględnić etapy budowy z nieliniowościami, muszę więc pracować z kombinacjami obciążeń, które są już uwzględnione w ciężarze własnym.
Mam do dyspozycji kilka kombinacji obciążeń dla pierwszego, a następnie drugiego etapu budowy do przeanalizowania i oceny.
Kombinacje obciążeń z pierwszego etapu budowy nie występują w drugim etapie budowy.
Nie jestem pewien, jak przydzielić kombinacje obciążeń na etapach budowy (stałe czy tymczasowe).

Odpowiedź:

W programie RF-STAGES obciążenia "stałe" są wprowadzane do układu. Oznacza to, że ich efekt automatycznie uwzględniany jest w kolejnym etapie budowy. Z tego względu nie można wybrać obciążeń po raz drugi.

Zamiast pracować z kombinacjami obciążeń, można pracować bezpośrednio z przypadkami obciążeń. Oznacza to, że na przykład stałym ciężarem własnym byłby ciężarem własnym. Jeżeli zmienne obciążenia zostaną dodane jako obciążenia „tymczasowe”, kombinacje można przeprowadzić (ręcznie) w samym RF-STAGES, a następnie eksportować w celu przeprowadzenia obliczeń.

Istnieje ciekawe webinarium na temat " Uwzględnianie etapów budowy w RF-STAGES ".

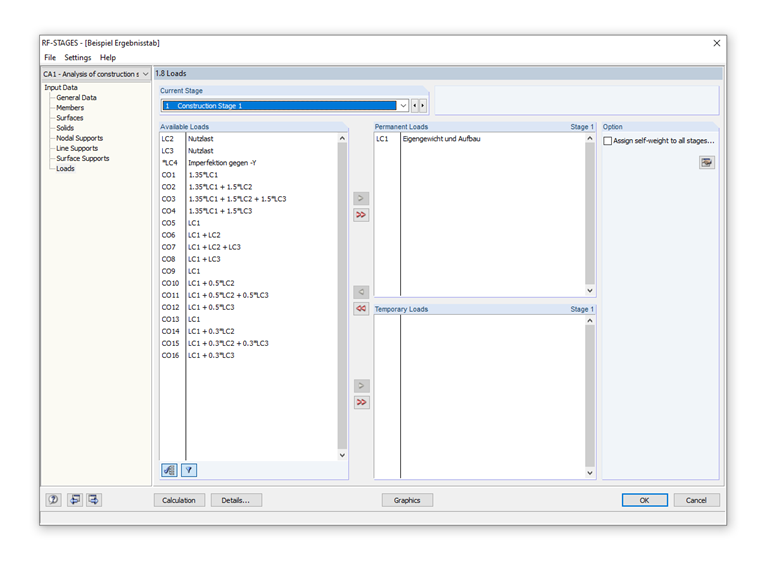

Wybór obciążeń stałych
