Uwzględnienie modułu poślizgu w połączeniu drewnianym

  • Baza informacji

Wskazówki i porady

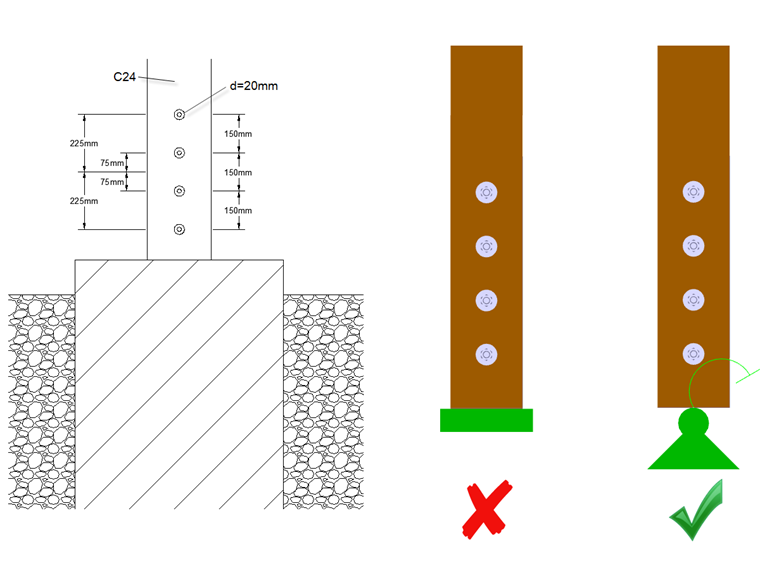

Jeżeli połączenie drewniane zostało zaprojektowane tak, jak pokazano na rysunku 01, można w programie uwzględnić jego podatność na obrót. Określa się ją za pomocą modułu podatności łączników i biegunowego momentu bezwładności połączenia, z pominięciem pola powierzchni łączników.

Biegunowy moment bezwładności

Biegunowy moment bezwładności dla połączenia pokazanego na rysunku 01 wynosi:

Biegunowy moment bezwładności

Ip = xi2i=1n + yi2i=1n

IP Biegunowy moment bezwładności bez składowej powierzchni łącznika
xi Odległość od środka ciężkości grupy łączników do łącznika w kierunku x
yi Odległość od środka ciężkości grupy łączników do łącznika w kierunku y

Ip = 75 2 + 75 2 + 225 2 +225 2 = 112,500 mm 2

Wyznaczanie modułu podatności dla stanu granicznego użytkowalności

Moduł podatności dla stanu granicznego użytkowalności można obliczyć zgodnie z  [1] tabela 7.1. W przypadku śrub pasowanych o średnicy 20 mm osadzonych w  drewnie iglastym C24 uzyskujemy następujący wynik w zależności od płaszczyzny ścinania:

Moduł przemieszczenia na płaszczyznę ścinania

Kser = ρm1,5 · d23

Kser Moduł przemieszczenia na płaszczyznę ścinania
ρm Średnia wartość gęstości nasypowej w kg/m³
[CRASHREASON.DESCRIPTION] Średnica łącznika

Kser = 420 1,5 20/23 = 7,485 N/mm = 7,485 kN/m

Dla wewnętrznej płyty stalowej istnieją dwie płaszczyzny ścinania. Dodatkowo, moduł podatności należy pomnożyć przez współczynnik 2,0 dla połączeń typu płyta stalowa-drewno zgodnie z [1], rozdział 7.1 (3). Moduł poślizgu śruby pasowanej można zatem określić w następujący sposób:

Kser = 2 ⋅ 2 ⋅ 7,485 kN/m = 29,940 kN/m

Wyznaczanie modułu podatności dla stanu granicznego nośności

Zgodnie z [1] moduł podatności połączenia w stanie granicznym nośności Ku należy przyjąć następująco:

Początkowy moduł przemieszczenia

Ku = 23 · Kser

KU Początkowy moduł przemieszczenia
Kser Moduł przemieszczenia łącznika

Ku = 2/3 ⋅ 29 940 kN/m = 19 960 kN/m

W [2][3] należy uwzględnić obliczeniową wartość modułu podatności połączenia.

Obliczeniowa wartość modułu przemieszczenia

Kd =KuγM

K[CRASHREASON.DESCRIPTION] Obliczeniowa wartość modułu przemieszczenia
KU Początkowy moduł przemieszczenia
γM Częściowy współczynnik bezpieczeństwa dla połączeń zgodnie z [1] tabelą 2.3

Kd = 19960 kN/m/1,3 = 15 354 kN/m

Określenie sztywności obrotowej

W przypadku obliczeń w stanie granicznym nośności należy zastosować wartość obliczeniową modułu poślizgu zaś do obliczeń stanu granicznego użytkowalności wartość średnią. Uzyskujemy w ten sposób dwie sztywności obrotowe dla połączenia.

Sztywność na skręcanie dla stanu granicznego użytkowalności

Cφ,SLS = Kser · Ip

Cφ, SLS Sztywność na skręcanie dla stanu granicznego użytkowalności
Kser Moduł przemieszczenia łącznika
IP Biegunowy moment bezwładności bez składowej powierzchni łącznika

Cφ, SLS = 29940 N/mm 112500 mm 2 = 3368 kNm/rad

Sztywność na skręcanie dla stanu granicznego nośności

Cφ,ULS = Kd · Ip

Cφ, SGN Sztywność na skręcanie dla stanu granicznego nośności
K[CRASHREASON.DESCRIPTION] Obliczeniowa wartość modułu przemieszczenia
IP Biegunowy moment bezwładności bez składowej powierzchni łącznika

Cφ, SGN = 15354 N/mm ⋅ 112,500 mm 2 = 1727 kNm/rad

Aby uwzględnić obie sztywności, należy aktywować podzakładkę „Modyfikacja sztywności” (zaznaczyć odpowiednie pole wyboru w zakładce „Parametry obliczeń” w zakładce „Kombinacje obciążeń” w oknie dialogowym „Edytować kombinacje obciążeń i obliczenia”). Tym samym sztywność obrotową dla wszystkich kombinacji SGN można pomnożyć przez współczynnik wynoszący C φ, SGU/Cφ, SGN. Wartość C φ, SGU jest wprowadzana jako podatność parametrach podpory (lub przegubu jeśli złącze łączy elementy drewniane). W związku z tym dla wszystkich kombinacji SGN stosowana jest sztywność obrotowa wynosząca 1727 kNm/rad, a dla wszystkich kombinacji SGN przyjmowana jest jako 3368 kNm/rad. Procedurę wprowadzania danych pokazano w filmie.

W tym przykładzie zakłada się, że podatność fundamentu na obrót jest zerowa (fundament nieskończenie sztywny) i nie jest uwzględniana.

Określanie sztywności obrotowej połączenia za pomocą modułu dodatkowego RF-/JOINTS Timber -Steel to Timber

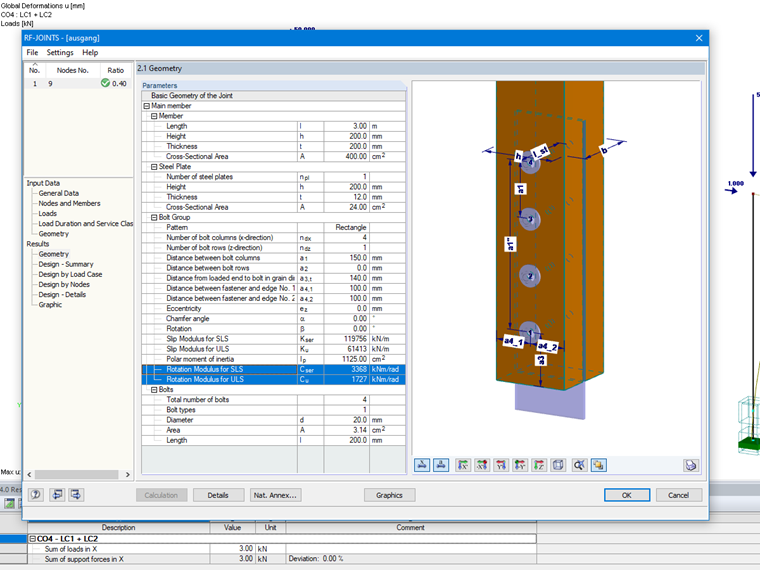

Podczas obliczania połączenia w module RF-/JOINTS Timber - Steel to Timber wyświetlane są również wyniki sztywności obrotowej (patrz Rysunek 02). W programie RSTAB należy je następnie przenieść ręcznie do parametrów podpory lub do przegubu. W programie RFEM można to zrobić automatycznie. Połączenia są tworzone automatycznie w programie RFEM, a sztywność jest odpowiednio dostosowywana. Zastosowanie funkcji pokazano w filmie.
