In diesem Beispiel soll nur die Tragfähigkeit der Stirnplatte nach EN 1993-1-8 [1] ermittelt werden, auf die übrigen Komponenten wird hierbei nicht eingegangen. Für die Kontrolle der Ergebnisse wurden die Abmessungen des Anschlusses IH 3.1 B 30 24 der Typisierten Anschlüsse [2] verwendet. Als Material wird S 235 verwendet und Schrauben mit der Festigkeit 10.9.

Podczas obliczania połączeń odpornych na zginanie z belek dwuteowych, połączenie to zostaje rozłożone na poszczególne części. Für diese sogenannten Grundkomponenten werden separate Formelapparate für Tragfähigkeit und Steifigkeit aufgeführt. In RSTAB und RFEM können Rahmenecken mit dem Zusatzmodul RF-/RAHMECK Pro bemessen werden.

• Projektowanie połączeń kolanowych, teowych, krzyżowych i ciągłych połączeń słupów o przekrojach dwuteowych
• Import geometrii i danych obciążenia z programu RFEM/RSTAB lub ręczna specyfikacja połączenia (np. do ponownego obliczenia bez istniejącego modelu w RFEM/RSTAB)
• Połączenia zlicowane z górą lub połączenia z rzędem śrub w przedłużeniu
• Obliczanie dodatnich i ujemnych momentów w połączeniach ramy
• Różne kąty nachylenia prawych i lewych belek poziomych oraz zastosowanie w ramach dachów dwuspadowych i jednospadowych
• Uwzględnienie dodatkowych pasów w belce poziomej, na przykład w przypadku przekrojów o zbieżnym przekroju
• Symetryczne i asymetryczne połączenia teowe lub krzyżowe
• Dwustronne połączenie z różnymi wysokościami przekroju po prawej i lewej stronie

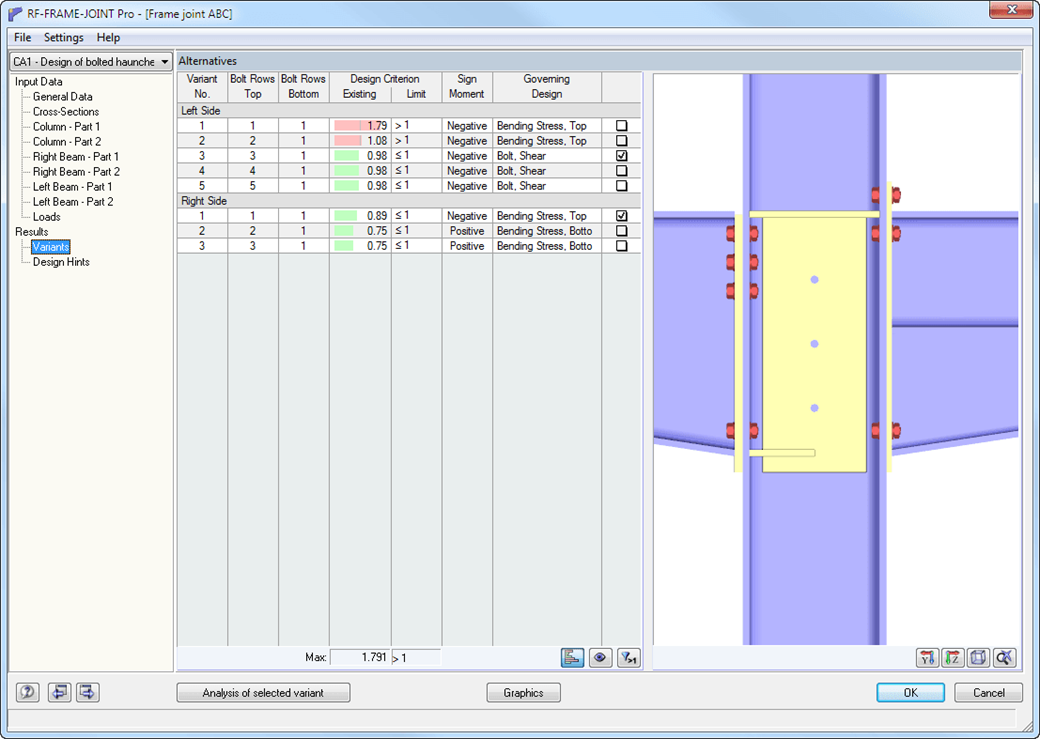

• Automatyczny wstępny projekt rozmieszczenia śrub i wymaganego usztywnienia
• Opcjonalny tryb obliczeń z możliwością definiowania wszystkich rozstawów śrub, spoin i grubości blachy
• Sprawdzenie zdolności do skręcania śrub z możliwością dostosowania wymiarów zastosowanych kluczy
• Klasyfikacja połączeń za pomocą sztywności i obliczanie sztywności sprężystej połączeń uwzględnianych przy określaniu sił wewnętrznych
• Sprawdź do 45 pojedynczych obliczeń (elementów) połączenia
• Automatyczne określanie decydujących sił wewnętrznych dla każdego obliczenia z osobna
• Możliwość wyświetlania grafiki połączeń w trybie renderowania ze specyfikacjami dotyczącymi materiału, grubości blachy, spoin, rozstawu śrub i wszystkich wymiarów konstrukcyjnych
• Zintegrowane i elastycznie rozszerzalne ustawienia załączników krajowych zgodnie z normą EN 1993-1-8
• Automatyczna konwersja sił wewnętrznych z analizy statyczno-wytrzymałościowej na odpowiednie przekroje, również w przypadku mimośrodowych połączeń prętów
• Automatyczne określanie sztywności początkowej S_j,ini połączenia
• Szczegółowa kontrola poprawności wszystkich wymiarów, wraz z podaniem wprowadzanych wartości granicznych (np. dla odległości od krawędzi i rozstawu otworów)
• Możliwość przyłożenia sił ściskających do słupa poprzez kontakt
• Możliwość aktualizacji wysokości przekroju belek poziomych w przypadku połączeń o zmiennym przekroju po zoptymalizowaniu geometrii połączenia w RF-/FRAME-JOINT Pro

Po pierwsze, moduł łączy w sobie decydujące obliczenia dla słupa i belki poziomej oraz wyświetla geometrię połączenia w tabeli wyników. Inne tabele wyników zawierają wszystkie ważne szczegóły obliczeń, takie jak długości linii płynięcia, nośność śrub, naprężenia w spoinach lub sztywności połączeń. Wszystkie połączenia przedstawiane są w graficznym renderowaniu 3D.

Wymiary, specyfikacje materiałowe i spoiny, które są istotne dla konstrukcji połączenia, są widoczne od razu i można je wydrukować. Połączenia można przedstawić graficznie w dodatkowym module RF-/FRAME-JOINT Pro lub bezpośrednio w modelu programu RFEM/RSTAB. Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.

RF-/FRAME-JOINT Pro przeprowadza następujące obliczenia według EN 1993-1-8 lub DIN 18800:

• Płyta czołowa belki i półka słupa według teorii przegubu plastycznego
• Sworznie dla rozciągania (wraz z siłami kontaktowymi)
• Sworznie dla ścinania
• Wprowadzanie siły rozciągającej w środniku słupa i środniku belki
• Obliczanie wyboczenia dla płyty wachlarzowej
• Obliczanie ścinania dla płyty wachlarzowej
• Wprowadzanie siły ściskającej w środniku słupa oraz obliczanie wyboczenia dla płyty środnika
• W razie potrzeby:
  • Obliczanie usztywnienia poprzecznego
  • usztywnienie w środniku
  • Wzmocnienie środnika dodatkową blachą
• Wprowadzanie siły ściskającej w belce poziomej
• Projektowanie spoin
