COMPOSITE-BEAM

Program COMPOSITE-BEAM umożliwia wymiarowanie belek zespolonych zgodnie z normą europejską ENV 1994-1-1:1992-10.

Sam moduł działa w oparciu o dwukierunkowość pomiędzy programem RSTAB 8 a modułami dodatkowymi. Jednak do korzystania z programu COMPOSITE-BEAM nie jest wymagana licencja RSTAB 8 (możliwa jest praca samodzielna).

Wymiarowanie belek zespolonych zgodnie z ENV 1994-1-1:1992

Ogółem: 4

COMPOSITE-BEAM | Funkcje

Belki jednoprzęsłowe i belki ciągłe ze zdefiniowanymi warunkami brzegowymi
Automatyczne wyznaczanie przekrojów efektywnych
Dowolne kształtowanie podpór roboczych dla etapu budowy
Dowolnie definiowalne obciążenia skupione, rozłożone i trapezowe jako obciążenia stałe z określeniem wieku betonu podczas obciążenia
Dowolnie definiowane obciążenia konstrukcji jak i ruchome obciążenia konstrukcji
Automatyczne kombinacje obciążeń
Obliczenie właściwości przekroju według metody 1 lub 2
Obliczenie sprężystych sił wewnętrznych z RSTAB
Redystrybucja momentów
Obliczenie wytrzymałości na zginanie i ścinanie wraz z oddziaływaniem
Określenie wymaganych połączeń na ścinanie oraz ich rozmieszczenia
Obliczenie wytrzymałości wzdłużnej na ścinanie
Wyniki decydujących reakcji podporowych dla etapu budowy i zespolenia, z uwzględnieniem obciążeń podpór konstrukcyjnych
Analiza zwichrzenia
Analiza ograniczenia szerokości rys
Sprawdzenie częstotliwości drgań własnych

COMPOSITE-BEAM | Wprowadzanie danych

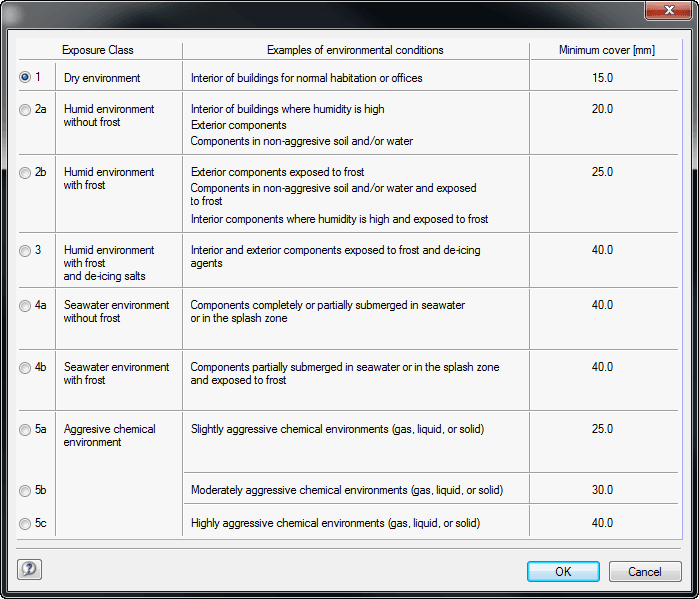

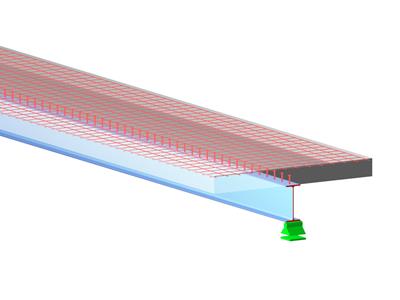

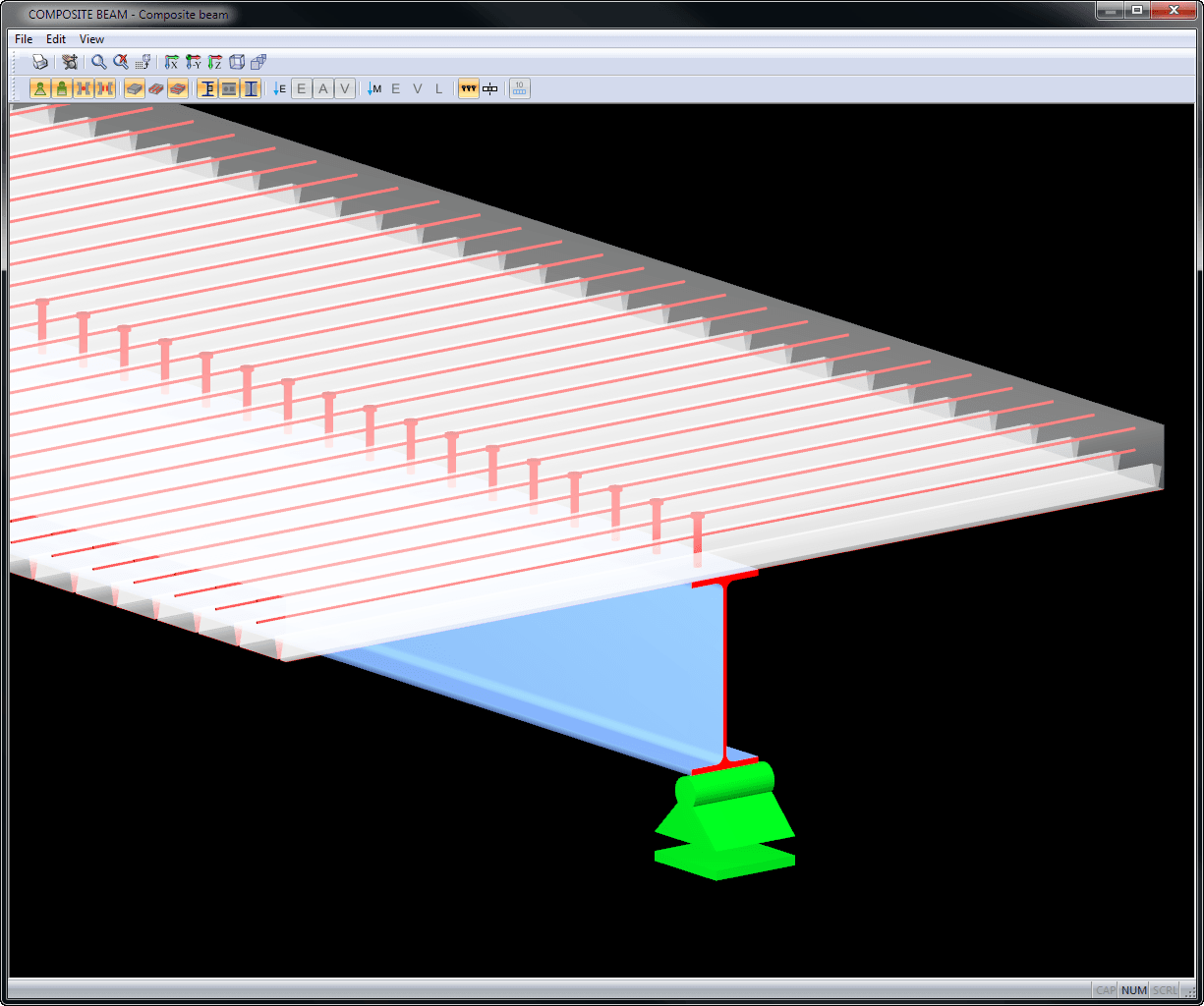

Podczas wprowadzania modelu konstrukcyjnego można zdefiniować belki jednoprzęsłowe i ciągłe ze wspornikami lub bez. Ponadto możliwe jest definiowanie różnych długości przęseł wraz z definiowalnymi warunkami brzegowymi (podpory, zwolnienia) oraz dowolne podparcie konstrukcyjne i zwolnienie od momentu obrotowego na etapie budowy. W celu uzyskania pełnego przekroju można utworzyć typowe przekroje belki zespolone na podstawie stalowych dźwigarów (dwuteowników) z litymi betonowymi pasami, prefabrykowanych płyt, blach trapezowych lub stropów o zmiennym przekroju.

Przekroje można sortować za pomocą długości belek, opcjonalnie z obetonowaniem betonu. Rysunki ilustracyjne ułatwiają wprowadzenie dodatkowych zbrojenia poprzecznego dla blachy trapezowej, usztywnień profilowych oraz otworów okrągłych lub kątowych w środniku. Ciężar własny jest nadawany automatycznie podczas wprowadzania obciążeń. Dodatkowo, możliwe jest uwzględnienie obciążeń stałych i zmiennych poprzez określenie wieku betonu na początku obciążenia dla pełzania, a także dowolne definiowanie obciążeń pojedynczych, równomiernych i trapezowych. COMPOSITE-BEAM automatycznie tworzy kombinację obciążeń na podstawie danych z poszczególnych przypadków obciążeń.

COMPOSITE-BEAM | analiza statyczna

Podczas określania sił wewnętrznych można wybrać pomiędzy metodą obliczeniową 1 (bez zarysowania na całej długości belki) lub metodą obliczeniową 2 (tworzenie zarysowania na słupach wewnętrznych).

W obu przypadkach można uwzględnić stałą szerokość efektywną płyty betonowej w całym rozpiętości zgodnie z ENV 1994-1-1, 4.2.2.1 (1) i redystrybucję momentów. Siły wewnętrzne do wymiarowania łączników ścinanych mogą być określane tylko za pomocą obliczeń sprężystych sił wewnętrznych przy użyciu rdzenia analitycznego RSTAB (licencja RSTAB nie jest wymagana).

Obliczenia w pełni automatycznie określają efektywne właściwości przekroju w odpowiednich punktach czasowych, z uwzględnieniem pełzania i skurczu. W interfejsie użytkownika programu RSTAB modele konstrukcyjne są tworzone jako konstrukcja prętowa wraz ze wszystkimi warunkami brzegowymi i obciążeniami. W ten sposób zapewnione są niezawodne obliczenia sił wewnętrznych z uwzględnieniem efektywnych właściwości przekroju.

COMPOSITE-BEAM | Wyniki

Wyniki są wyświetlane w tabelach posortowanych według wymaganych obliczeń. Przejrzyste uporządkowanie wyników ułatwia orientację i ocenę.

Obliczenia w stanie granicznym nośności:

Nośność na zginanie i na ścinanie z interakcją
Częściowe ścinanie połączeń ciągliwych i nieciągliwych
Określenie wymaganych połączeń na ścinanie oraz ich rozmieszczenia
Obliczenie wytrzymałości wzdłużnej na ścinanie
Obliczanie połączenia na ścinanie oraz obwodu łącznika
Wyniki decydujących reakcji podporowych dla etapu budowy i zespolenia, z uwzględnieniem obciążeń podpór konstrukcyjnych
Analiza zwichrzenia (dla belek ciągłych i dźwigarów wspornikowych)
Sprawdzenie klas przekrojów oraz plastycznych i sprężystych właściwości przekroju

Sprawdzenie stanu granicznego użytkowalności:

Analiza ugięcia
Odkształcenia i początkowe wygięcie wstępne wyznaczone przy użyciu idealnych właściwości przekroju na podstawie pełzania i skurczu
Analiza częstotliwości drgań własnych
Obliczenia zarysowania konstrukcji
Określanie sił podporowych

Wszystkie dane są zapisywane wraz z grafikami w przejrzystym protokole wydruku. W przypadku wprowadzenia jakiejkolwiek modyfikacji, protokół wydruku zostanie automatycznie zaktualizowany. COMPOSITE-BEAM jest programem samodzielnym i nie wymaga licencji RSTAB.
