Program COMPOSITE-BEAM vám umožňuje posoudit spřažené spojité nosníky podle evropské normy ENV 1994‑1‑1:1992‑10.

Samotný modul je založen na obousměrnosti mezi programem RSTAB 8 a přídavnými moduly. Pro použití programu COMPOSITE-BEAM však není nutná licence pro RSTAB 8 (je možné samostatné použití).

Posouzení spřažených nosníků podle ENV 1994-1-1:1992

Celkový počet: 4

COMPOSITE-BEAM: | Základní funkce

Jednoduché a spojité nosníky s definovatelnými okrajovými podmínkami
Automatické stanovení účinných průřezů
Libovolná montážní podpora pro montážní stav
Volně definovatelná osamělá, spojitá a lichoběžníková zatížení jako pevná zatížení se specifikací stáří betonu při zatížení
Zohlednění volně definovatelných montážních zatížení a pohyblivých montážních pohyblivých zatížení
Automatická kombinace zatěžovacích stavů
Výpočet průřezových charakteristik podle Metody 1 nebo Metody 2
Výpočet elastických vnitřních sil pomocí programu RSTAB
Redistribuce vnitřních sil
Posouzení mezního momentu únosnosti a smykové únosnosti pomocí interakce
Stanovení nutných spojovacích prostředků a jejich rozdělení
Posouzení namáhání podélnou smykovou silou
Výsledky rozhodujících podporových reakcí pro fázi výstavby a spřaženou fázi, včetně zatížení podpor konstrukce
Analýza prostorového vzpěru
Posouzení šířky trhlin
Posouzení vlastních frekvencí

COMPOSITE-BEAM: | Údaje

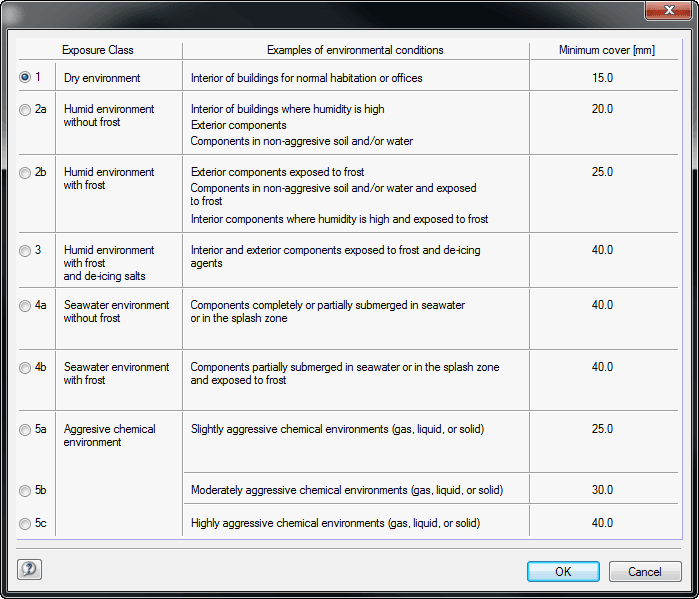

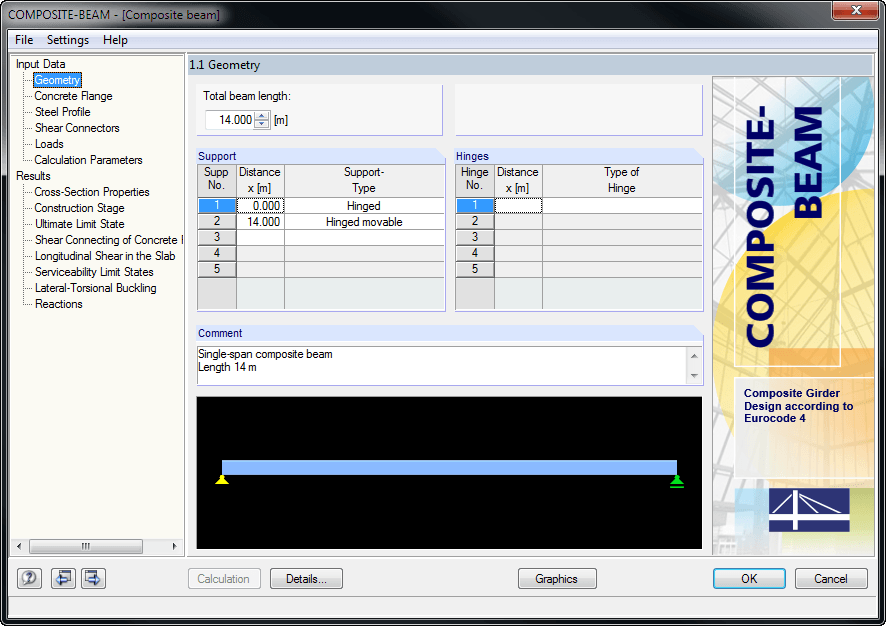

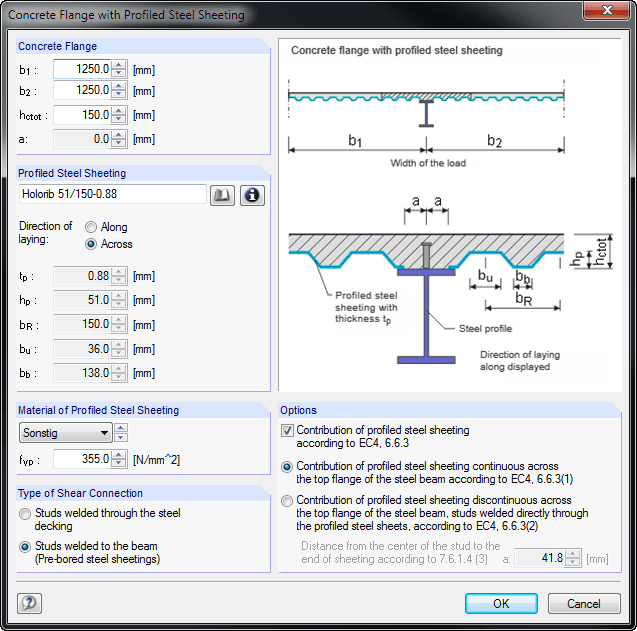

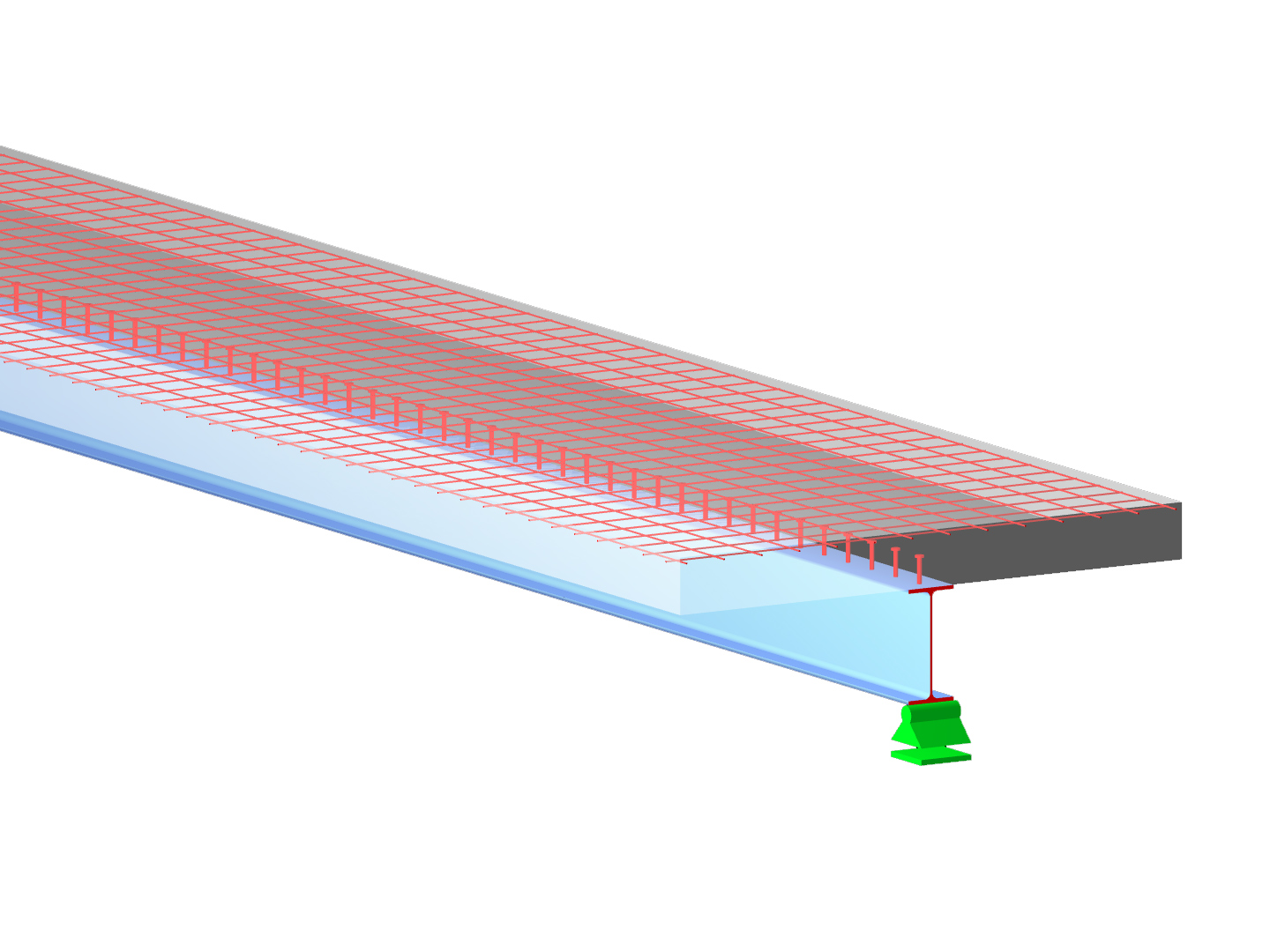

V modulu lze definovat jednoduchý nebo spojitý nosník s konzolami nebo bez nich. Zároveň je možné zadat různé vzdálenosti podpor s definovatelnými okrajovými podmínkami (podepření, klouby) a libovolné montážní podpory a klouby v montážním stavu. Pro kompletní průřez lze vytvořit typické průřezy spřažených nosníků na základě ocelových nosníků (I-profilů) s plnými betonovými pásnicemi, prefabrikovanými deskami, trapézovými plechy nebo plnými stropy s náběhy.

Dále je možné odstupňování průřezů prostřednictvím délky nosníku s případným obetonováním nosníku. Názorné obrázky usnadňují zadání přídavných příčných výztuží pro trapézové plechy, výztuhy profilů a lomené nebo kruhové otvory ve stojině. Vlastní tíha se použije automaticky při zadávání zatížení. Kromě toho je možné zohlednit pevná a proměnná zatížení zadáním stáří betonu na začátku zatížení pro dotvarování a volně definovat osamělá, konstantní a lichoběžníková zatížení. Osamělá, spojitá a lichoběžníková zatížení jsou volně definovatelná.COMPOSITE‑BEAM automaticky vytváří kombinace na základě jednotlivých zatěžovacích stavů.

COMPOSITE-BEAM: | Statické výpočty

Při výpočtu vnitřních sil je možné zvolit metodu výpočtu 1 (bez trhlin po celé délce nosníku) a metodu výpočtu 2 (vznik trhlin na vnitřních sloupech).

V obou případech lze uvažovat konstantní spolupůsobící šířku betonové desky po celém rozpětí podle ENV 1994-1-1, 4.2.2.1 (1) a redistribuci momentů. Vnitřní síly pro posouzení smykových spojů lze stanovit pouze pružným výpočtem vnitřních sil pomocí analytického jádra programu RSTAB (není nutná licence programu RSTAB).

Během výpočtu je provedeno automatické stanovení účinných průřezových hodnot v příslušných časových bodech s ohledem na dotvarování a smršťování. V uživatelském prostředí programu RSTAB se statické modely vytvářejí jako prutové konstrukce se všemi okrajovými podmínkami a zatíženími. Tím je zajištěn spolehlivý výpočet vnitřních sil s ideálními průřezovými charakteristikami.

COMPOSITE-BEAM: | Výsledky

Výsledky se zobrazí v přehledných tabulkách výsledků seřazených podle požadovaných posouzení. Přehledné uspořádání výsledků umožňuje snadnou orientaci a vyhodnocení.

Posouzení mezního stavu únosnosti:

Mezní moment únosnosti a smykové únosnosti pomocí interakce
Částečné spojení kolíky poddajných a nepoddajných spojovacích prostředků
Stanovení nutných spojovacích prostředků a jejich rozdělení
Posouzení namáhání podélnou smykovou silou
Posouzení spojení kolíky a obrysu trnu
Výsledky rozhodujících podporových reakcí pro fázi výstavby a spřaženou fázi, včetně zatížení podpor konstrukce
Posouzení klopení (pro spojité nosníky s konzolami)
Kontrola tříd průřezu, plastických a elastických průřezových charakteristik

Posouzení mezního stavu použitelnosti:

Posouzení průhybu
Stanovení deformací a nadvýšení pomocí ideálních průřezových charakteristik vyplývajících z dotvarování a smršťování betonu
Analýza vlastních frekvencí
Výpočet šířky trhlin
Stanovení podporových sil

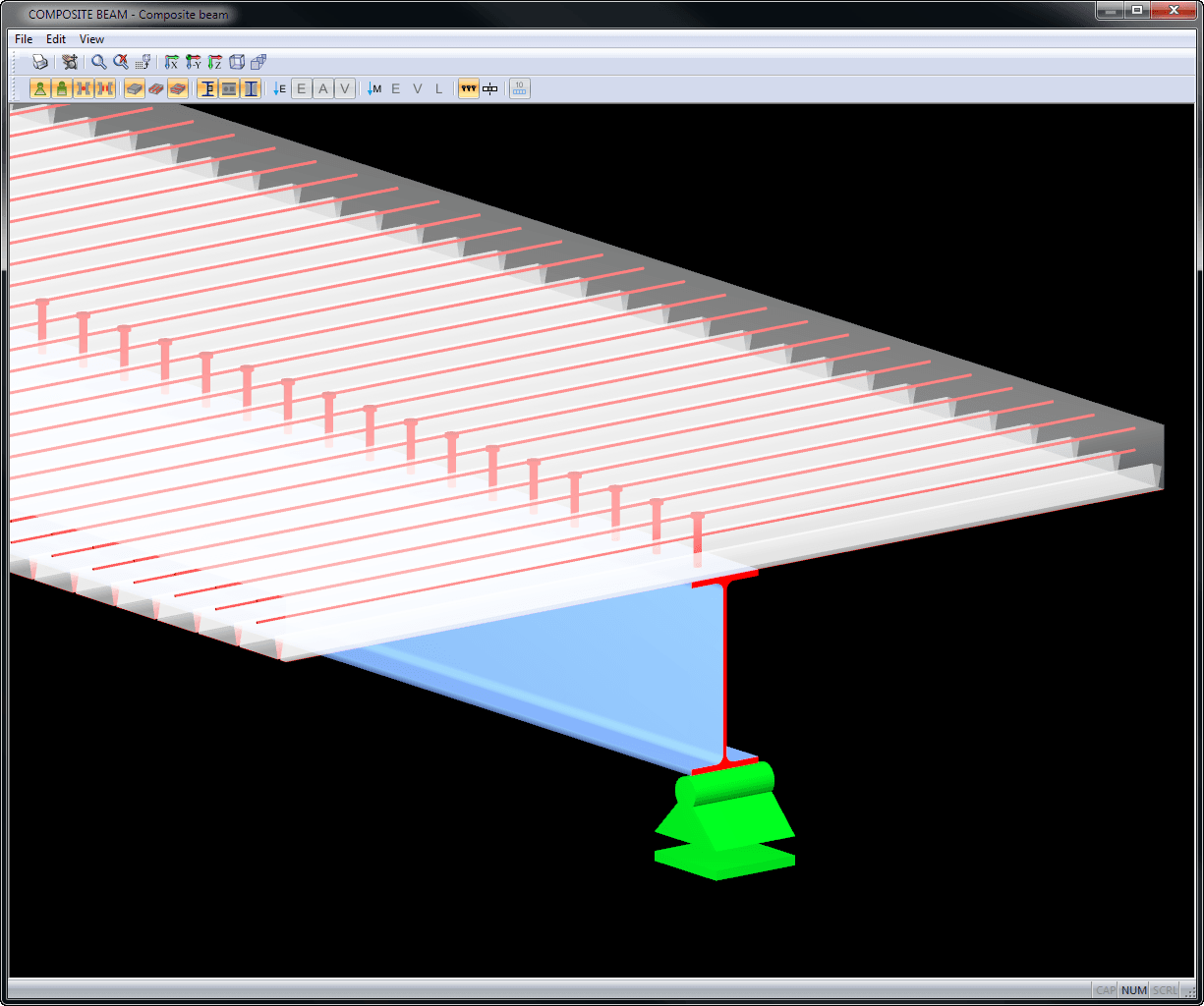

Všechna data jsou zdokumentována v přehledném tiskovém protokolu včetně grafiky. V případě jakýchkoli změn se protokol automaticky aktualizuje. COMPOSITE-BEAM je samostatný program a nevyžaduje licenci pro RSTAB.
