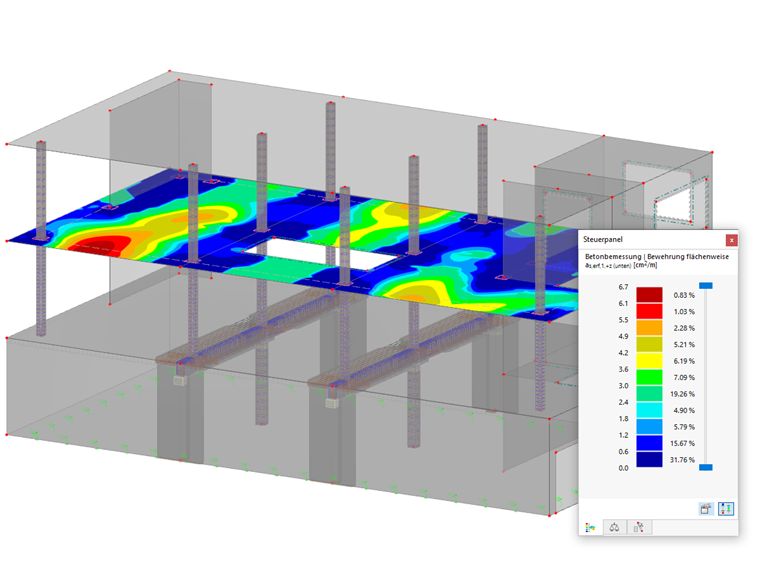

RFEM 6 / RSTAB 9 | Projektowanie konstrukcji betonowych

Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni z betonu zbrojonego zgodnie z różnymi normami obliczeniowymi. Możliwe jest przeprowadzenie obliczeń stanu granicznego nośności i stanu granicznego użytkowalności. Wprowadzanie danych i ocena wyników są w pełni zintegrowane z interfejsem użytkownika programu RFEM opartego na MES oraz programu do obliczeń konstrukcji szkieletowych RSTAB.

W niniejszej instrukcji opisano rozszerzenie Projektowanie konstrukcji betonowych dla programów RFEM 6 i RSTAB 9. W programie RSTAB można wymiarować tylko pręty i zbiory prętów, a nie powierzchnie.

Projektowanie konstrukcji betonowych

Podsekcje

Wydarzenia

2024-04-23 - 2024-04-24

conference

Holzbau Forum Polska

2024-04-24

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do MES

2024-04-25

Obliczanie usztywnień w programie RFEM 6 z wykorzystaniem modelu budynku

Webinarium

Wymiarowanie usztywnień w programie RFEM 6 na podstawie modelu budynku

2024-04-25

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6

Webinarium

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6 (USA)

2024-04-30

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania drewna

2024-05-02

Etapy budowy konstrukcji membranowych w RFEM 6

Webinarium

Etapy budowy konstrukcji membranowych w RFEM 6

2024-05-08

Szkolenie online

RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego

2024-05-09

Konstrukcje aluminiowe w RFEM 6 i RSTAB 9

Webinarium

Projektowanie konstrukcji aluminiowych w RFEM 6 i RSTAB 9

2024-05-09

$Modelowanie przekrojów i\nAnaliza naprężeń w RSECTION 1$

Webinarium

Modelowanie przekroju i analiza naprężeń w RSECTION 1

2024-05-15

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do projektowania konstrukcji stalowych

2024-05-16

Webinarium

Uwzględnienie etapów budowy w RFEM 6

2024-05-23

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Maj 2024

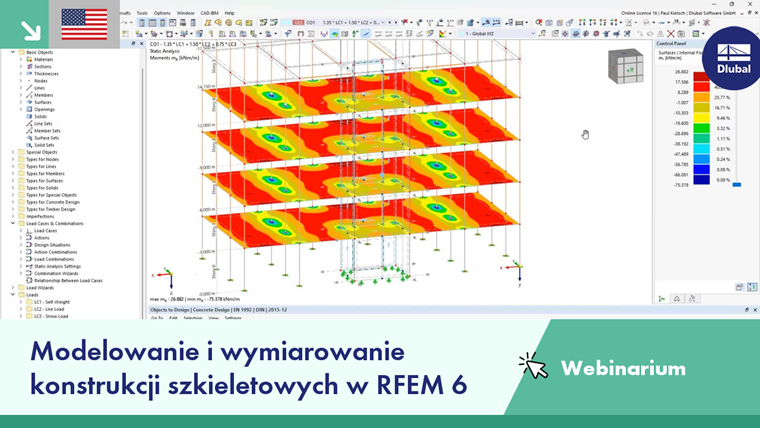

Filmy wideo

Wydarzenie

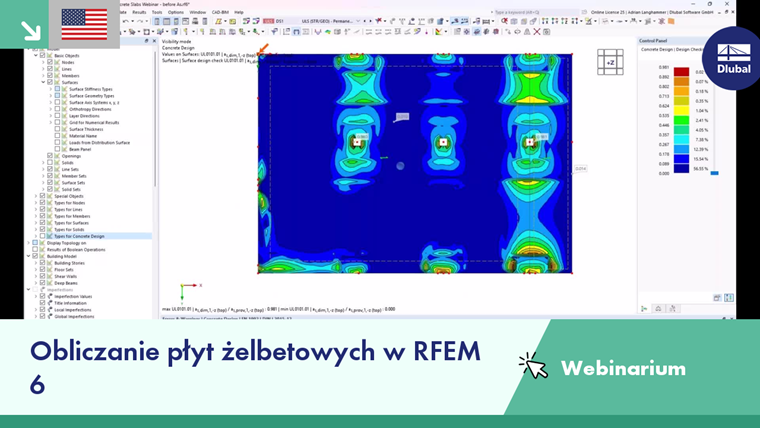

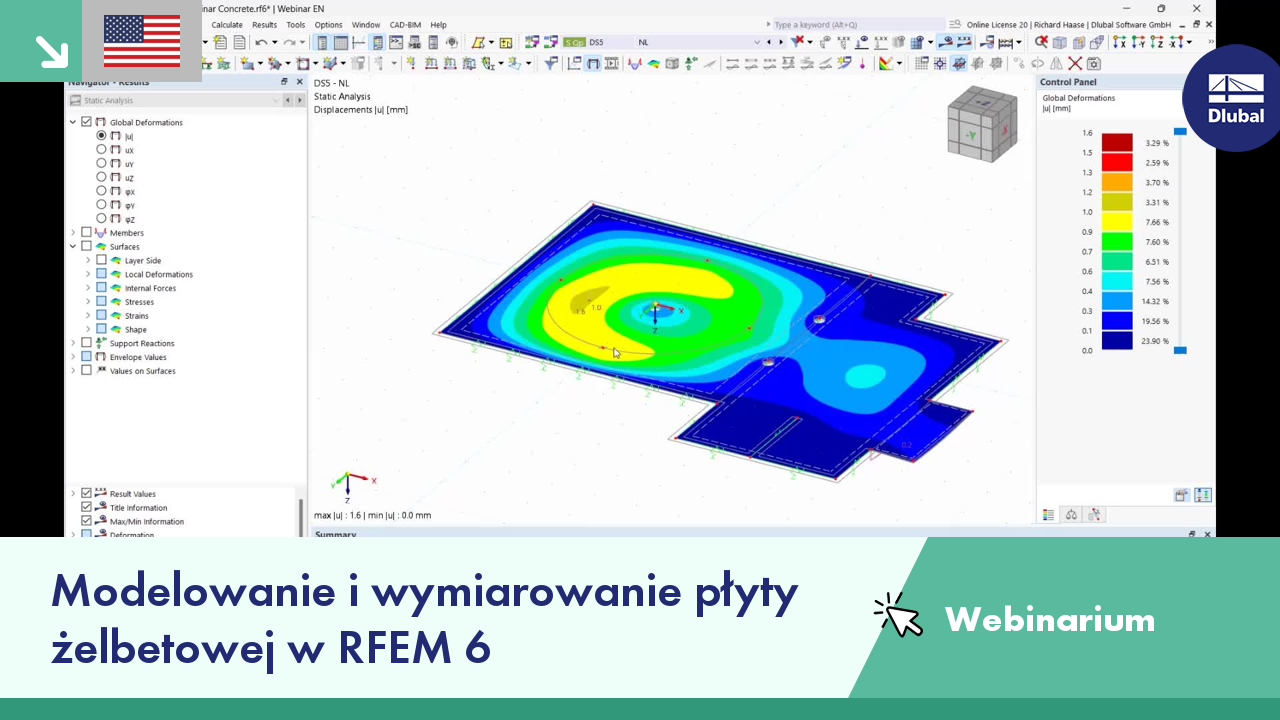

Obliczanie płyt żelbetowych w RFEM 6
