Rychlé a snadné generování zatížení a automatické vytváření kombinací zatížení
Generování zatížení sněhem
Musí vaše konstrukce odolávat i sněhovým srážkám? Pomocí asistenta pro zatížení sněhem můžete generovat zatížení sněhem jako zatížení prutů nebo plošná zatížení.
K dispozici máte následující normy:
-
1991-1-3 včetně národních příloh (Evropská unie) -
SIA 261 (Švýcarsko) -
ASCE 7 (USA) -
NBC (Kanada) -
CTE DB-SE-AE (Španělsko) -
GB 50009 (Čína) -
IS 875 (Indie)

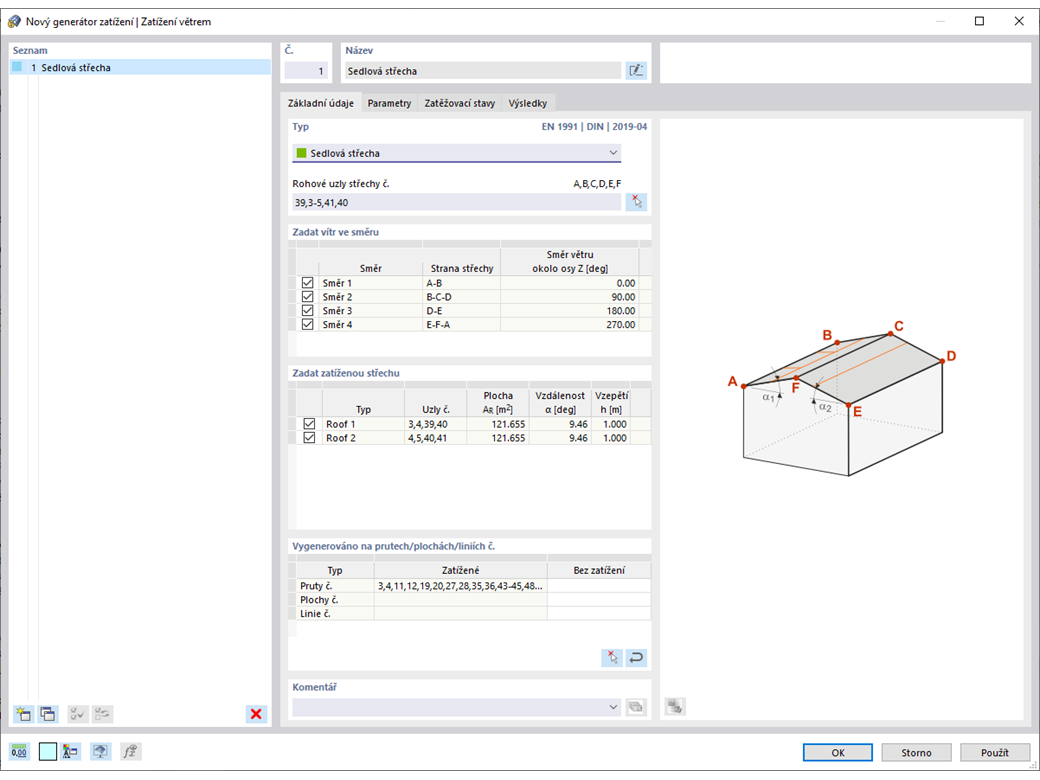

Generování zatížení větrem
Větrné zatížení také nepředstavuje ve vašem návrhu žádný problém. Větrné zatížení můžete automaticky generovat jako zatížení prvků nebo plošné zatížení (RFEM) na následujících konstrukčních prvcích:
- Svislé stěny
- Ploché střechy
- Pultové střechy
- Sedlové/žlabové střechy
- Svislé stěny se sedlovou střechou
- Svislé stěny s plochou/pultovou střechou
K dispozici jsou následující normy:
-
EN 1991-1-3 včetně národní přílohy (Evropská unie)
-
SIA 261 (Švýcarsko)
-
ASCE 7 (USA)
-
NBC (Kanada)
-
CTE DB-SE-AE (Španělsko)
-
SANS 10160 (Jižní Afrika)
-
GB 50009 (Čína)
-
NTC (Itálie)
Generování zatížení na pruty/linie z plošných zatížení
Můžete jednoduše použít všechny typy zatížení. Plošná zatížení můžete automaticky převést na zatížení na pruty nebo linie (RFEM).
V případě převodu plošného zatížení na zatížení na pruty musíte zadat rovinu pomocí rohových uzlů, případně je vybrat v grafickém okně příslušné buňky. Zbytek pak funguje automaticky.
Generování zatížení na pruty z volného zatížení na linii
Existuje také užitečná funkce pro prutové modely jako jsou nosníkové rošty. Zde lze definovat volná zatížení na linii (např. z dopravních pásů) a proporcionálně je přenést na pruty.
Generování kombinací zatížení | Normy
S Dlubal Software plánujete struktury po celém světě bezpečně a jednoduše. V základních nastaveních si můžete vybrat z široké škály norem. Dále se tam můžete rozhodnout, zda mají být kombinace generovány automaticky.
K dispozici jsou následující normy:
-
EN 1990 (Evropská unie)
-
EN 1990 | Dřevo (Evropská unie)
-
EN 1990 | Silniční mosty (Evropská unie)
-
EN 1990 | Jeřáby (Evropská unie)
-
EN 1990 | Geotechnika (Evropská unie)
-
EN 1990 | Základ + Dřevo (Evropská unie)
-
EN 15512 (Evropská unie)
-
ASCE 7 (USA)
-
ASCE 7 | Dřevo (USA)
-
ASCE 7 | Sklo (USA)
-
ACI 318 (USA)
-
IBC (USA)
-
CAN/CSA (Kanada)
-
NBC (Kanada)
-
NBC | Dřevo (Kanada)
-
NBR 8681 (Brazílie) -
NBR 7190-1 | Dřevo (Brazílie)
-
IS 800 (Indie)
-
SIA 260 (Švýcarsko)
-
SIA 260 | Dřevo (Švýcarsko)
-
BS 5950 (Spojené království) -
GB 55001 | GB 55002 (Čína)
-
GB 50009 | GB 50011 (Čína)
-
GB 50068 | GB 50011 (Čína)
-
GB 50007 | GB 50011 (Čína)
-
CTE DB-SE (Španělsko)
-
SANS 10160-1 (Jižní Afrika)
-
SANS 10163-1 | Dřevo (Jižní Afrika)
-
NTC (Itálie)
-
NTC | Dřevo (Itálie)
-
AS/NZS 1170.0 (Austrálie) -
SP 20.13330 (Rusko) -
TSC | Ocel (Turecko) -
TSC (Turecko)
Pro evropskou normu EN máte k dispozici následující národní přílohy:
-
DIN | 2012-08 (Německo) -
CEN | 2010-04 (Evropská unie)
-
BDS | 2015-02 (Bulharsko) -
BS | 2009-06 (Spojené království)
-
ČSN | 2015-05 (Česká republika) -
CYS | 2010-06 (Kypr) -
DS | 2013-05 (Dánsko) -
ELOT | 2009-01 (Řecko) -
EVS | 2010-04 (Estonsko) -
I.S. | 2010-03 (Irsko) -
ILNAS | 2020-03 (Lucembursko) -
LST | 2012-01 (Litva) -
LVS | 2015-01 (Lotyšsko) -
MS | 2010-05 (Malajsie) -
NBN | 2015-07 (Belgie) -
NEN | 2019-11 (Nizozemsko) -
NF | 2011-12 (Francie) -
NP | 2009-12 (Portugalsko) -
NS | 2016-05 (Norsko) -
ÖNORM | 2013-03 (Rakousko) -
PN | 2010-09 (Polsko) -
SFS | 2010-09 (Finsko) -
SIST | 2010-09 (Slovinsko) -
SR | 2009-10 (Rumunsko) -
SS | 2012-06 (Singapur) -
SS | 2019-01 (Švédsko) -
STN | 2010-11 (Slovensko) -
TKP | 2011-11 (Bělorusko) -
UNE | 2019-04 (Španělsko)
-
UNI | 2010-10 (Itálie)
Zatěžovací stavy a kombinace
Chcete-li, aby vaše konstrukce odolávaly všem zatížením, podívejte se do dialogu 'Zatěžovací stavy a kombinace'. Zde můžete vytvářet a spravovat zatěžovací stavy. Kromě toho se zde generují kombinace účinků a zatížení a návrhové situace. Jednotlivým zatěžovacím stavům lze přiřadit kategorie účinků vybrané normy. Pokud jste do kategorie účinků přiřadili několik zatížení, mohou tato zatížení působit současně nebo střídavě (např. vítr zleva nebo vítr zprava).
Kombinační pravidla
Pro kombinaci účinků jste zde na správném místě. Pokud je kombinujete v mezním stavu únosnosti a použitelnosti, můžete vybrat různé návrhové situace podle normy (např. MSÚ (STR/GEO) - stálé/přechodné, MSP - kvazistálé a další). Dále můžete do kombinace přiřadit imperfekce nebo vybrat zatěžovací stavy, které by se neměly kombinovat s jinými zatěžovacími stavy (např. montážní zatížení pro střechu se zatížením sněhem).
Mimořádné návrhové situace
Musí vaše konstrukce odolávat i neobvyklým podmínkám? Pak vyberte návrhovou situaci 'Mimořádná'. V té se automaticky zohledňují zatížení, jako je zemětřesení, zatížení výbuchem, kolize a další. Kromě toho můžete například v případě použití německé normy výběrem návrhové situace 'mimořádná - sníh' automaticky zohlednit 'Severoněmecká nížina'.
Kombinace účinků
Chcete kombinovat účinky? Pak použijte tuto funkci. Zde se účinky skládají podle kombinačních pravidel a zobrazují se jako takzvané 'kombinace účinků'. Můžete stanovit, které kombinace účinků budou nakonec zohledněny při generování kombinací zatížení nebo kombinací výsledků. Na základě vygenerovaných kombinací účinků lze také odhadnout, jak kombinační pravidla ovlivní počet kombinací.
Kombinace zatížení
Program RFEM 6 vám nabízí řadu užitečných a efektivních funkcí pro práci s kombinacemi zatížení. Zatěžovací stavy obsažené v kombinacích zatížení lze sečíst a zohlednit příslušné součinitele (dílčí hodnoty spolehlivosti a kombinační hodnoty, součinitele pro třídy následků poškození atd.) a následně je vypočítat. Vytvářejte automaticky kombinace zatížení podle kombinačních pravidel podle normy. Výpočet lze provést podle teorie I., II., III. řádu nebo postkritické analýzy. Volitelně lze například vybrat, zda se mají vnitřní síly vztahovat k deformované nebo nedeformované konstrukci.
Kombinace výsledků
I u kombinací výsledků se můžete spolehnout na RFEM 6. Nejprve je možné nechat v kombinacích výsledků vypočítat obsažené zatěžovací stavy. Poté se výsledky superponují s ohledem na příslušné součinitele. V kombinacích výsledků lze superponovat výsledky zatěžovacích stavů, kombinací zatížení a dalších kombinací výsledků. Vnitřní síly se sečtou standardním způsobem, avšak program vám nabízí také možnost kvadratické superpozice, která je důležitá pro vaše dynamické analýzy.
Úpravy tuhostí / zohlednění počátečních deformací
Neztrácejte ze zřetele také tuhosti a počáteční deformace. V jednotlivých zatěžovacích stavech nebo kombinacích zatížení lze upravovat tuhosti materiálů, průřezů, uzlových podpor, liniových podpor, plošných podpor, kloubů na koncích prutů a liniových kloubů buď pro všechny pruty, nebo pro vybrané pruty. Zohlednit lze také počáteční deformace z jiných zatěžovacích stavů nebo kombinací zatížení.
