Schnelle und einfache Lastgenerierung und Automatische Bildung von Lastkombinationen

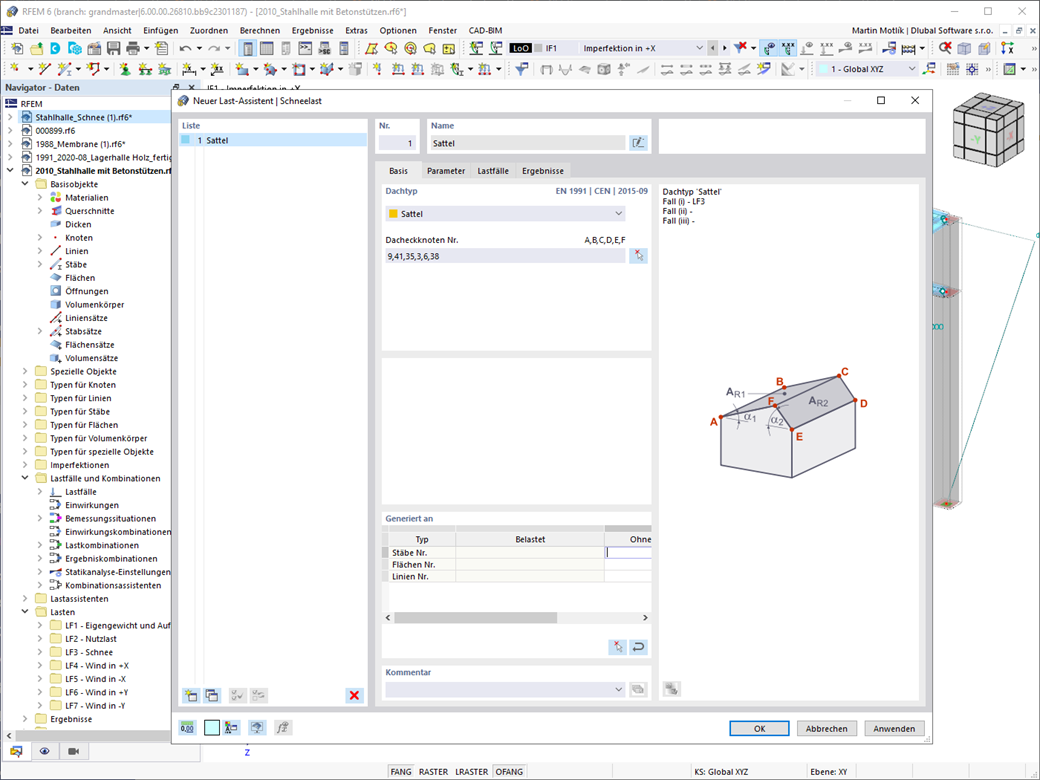

Generierung von Schneelasten
Müssen Ihre Strukturen auch Schneefällen standhalten? Mit dem Schneelast-Assistenten können Sie Schneelasten als Stablasten bzw. Flächenlasten generieren.
Es stehen Ihnen folgende Normen zur Verfügung:
-
1991-1-3 inkl. Nationale Anhänge (Europäische Union)
-
SIA 261 (Schweiz)
-
ASCE 7 (USA)
-
NBC (Kanada)
-
CTE DB-SE-AE (Spanien)
-
GB 50009 (China)
-
IS 875 (Indien)
Generierung von Windlasten
Auch Windlasten stellen für Ihre Planung kein Problem dar. Auf folgende Bauteile können Sie automatisch Windlasten als Stablasten bzw. Flächenlasten (RFEM) generieren:
- Vertikale Wände
- Flachdächer
- Pultdächer
- Sattel-/Trogdächer
- Vertikale Wände mit Satteldach
- Vertikale Wände mit Flach-/Pultdach
Ihnen stehen folgende Normen zur Verfügung:
-
EN 1991-1-4 inkl. Nationale Anhänge (Europäische Union)
-
SIA 261 (Schweiz)
-
ASCE 7 (USA)
-
NBC (Kanada)
-
CTE DB-SE-AE (Spanien)
-
SANS 10160 (Südafrika)
-
GB 50009 (China)
-
NTC (Italien)

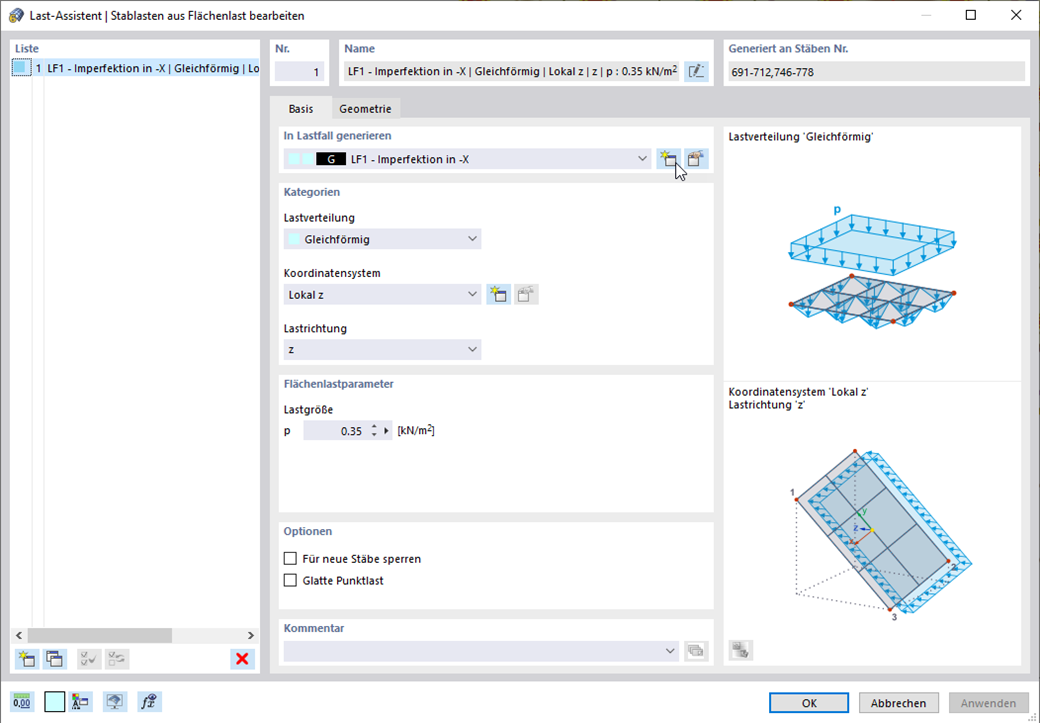

Stab-/Linienlasten aus Flächenlasten generieren
Nutzen Sie problemlos alle Arten von Lasten. Flächenlasten können Sie automatisch in Stablasten bzw. Linienlasten (RFEM) umwandeln lassen.
Bei Stablasten aus Flächenlast müssen Sie eine Ebene über Eckknoten definieren bzw. Zellen in der Grafik auswählen. Dann funktioniert der Rest wie von selbst.

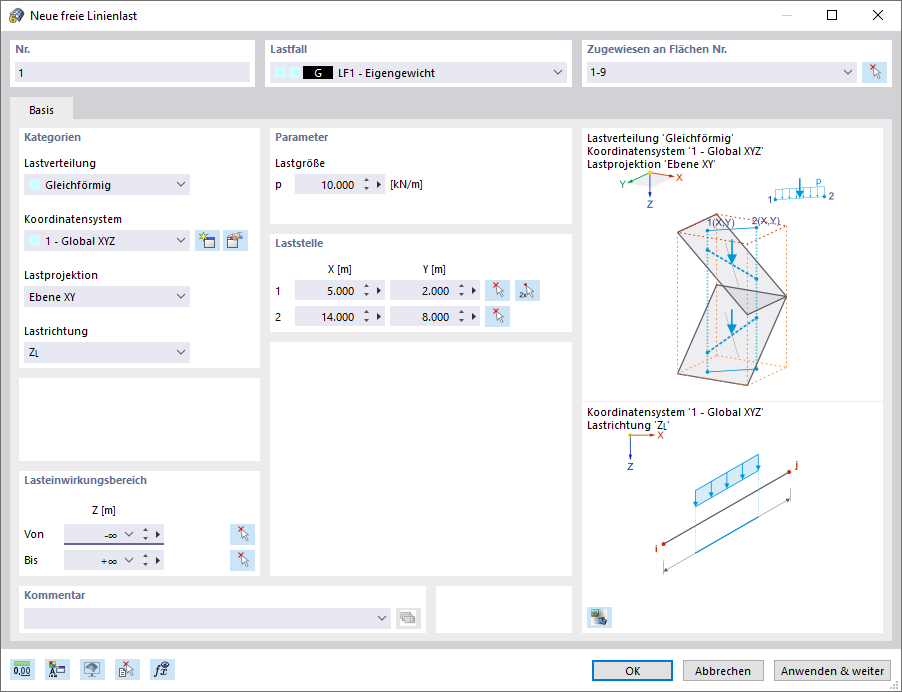

Stablasten aus freier Linienlast generieren
Auch bei Stabmodellen wie zum Beispiel Trägerrosten gibt es ein hilfreiches Feature für Sie. Hier können Sie freie Linienlasten (beispielsweise aus Förderbändern) definieren und anteilsmäßig auf Stäbe umlegen.
Automatische Bildung von Lastkombinationen | Normen
Mit Dlubal-Software planen Sie Strukturen auf der ganzen Welt sicher und einfach. Wählen Sie in den Basisangaben aus einer Vielzahl an Normen. Außerdem können Sie dort entscheiden, ob Kombinationen automatisch erzeugt werden sollen.
Folgende Normen stehen zur Verfügung:
-
EN 1990 (Europäische Union)
-
EN 1990 | Holz (Europäische Union)
-
EN 1990 | Straßenbrücken (Europäische Union)
-
EN 1990 | Krane (Europäische Union)
-
EN 1990 | Geotechnik (Europäische Union)
-
EN 1990 | Basis + Holz (Europäische Union)
-
EN 15512 (Europäische Union)
-
ASCE 7 (USA)
-
ASCE 7 | Holz (USA)
-
ASCE 7 | Glas (USA)
-
ACI 318 (USA)
-
IBC (USA)
-
CAN/CSA (Kanada)
-
NBC (Kanada)
-
NBC | Holz (Kanada)
-
NBR 8681 (Brasilien)
-
NBR 7190-1 | Holz (Brasilien)
-
IS 800 (Indien)
-
SIA 260 (Schweiz)
-
SIA 260 | Holz (Schweiz)
-
BS 5950 (Vereinigtes Königreich)
-
GB 55001 | GB 55002 (China)
-
GB 50009 | GB 50011 (China)
-
GB 50068 | GB 50011 (China)
-
GB 50007 | GB 50011 (China)
-
CTE DB-SE (Spanien)
-
SANS 10160-1 (Südafrika)
-
SANS 10163-1 | Holz (Südafrika)
-
NTC (Italien)
-
NTC | Holz (Italien)
-
AS/NZS 1170.0 (Australien)
-
SP 20.13330 (Russland)
-
TSC | Stahl (Türkei)
-
TSC (Türkei)
Für die europäische Norm EN stehen Ihnen folgende Nationale Anhänge zur Verfügung:
-
DIN | 2012-08 (Deutschland)
-
CEN | 2010-04 (Europäische Union)
-
BDS | 2015-02 (Bulgarien)
-
BS | 2009-06 (Vereinigtes Königreich)
-
CSN | 2015-05 (Tschechische Republik)
-
CYS | 2010-06 (Zypern)
-
DS | 2013-05 (Dänemark)
-
ELOT | 2009-01 (Griechenland)
-
EVS | 2010-04 (Estland)
-
I.S. | 2010-03 (Irland)
-
ILNAS | 2020-03 (Luxemburg)
-
LST | 2012-01 (Litauen)
-
LVS | 2015-01 (Lettland)
-
MS | 2010-05 (Malaysia)
-
NBN | 2015-07 (Belgien)
-
NEN | 2019-11 (Niederlande)
-
NF | 2011-12 (Frankreich)
-
NP | 2009-12 (Portugal)
-
NS | 2016-05 (Norwegen)
-
ÖNORM | 2013-03 (Österreich)
-
PN | 2010-09 (Polen)
-
SFS | 2010-09 (Finnland)
-
SIST | 2010-09 (Slowenien)
-
SR | 2009-10 (Rumänien)
-
SS | 2012-06 (Singapur)
-
SS | 2019-01 (Schweden)
-
STN | 2010-11 (Slowakei)
-
TKP | 2011-11 (Weißrussland)
-
UNE | 2019-04 (Spanien)
-
UNI | 2010-10 (Italien)
Lastfälle und Kombinationen
Damit Ihre Strukturen sämtlichen Belastungen gewachsen sind, werfen Sie einen Blick in den Dialog 'Lastfälle und Kombinationen'. Hier können Sie Lastfälle anlegen und verwalten. Außerdem werden hier die Einwirkungs- und Lastkombinationen sowie die Bemessungssituationen erzeugt. Sie können den einzelnen Lastfällen die Einwirkungskategorien der gewählten Norm zuweisen. Haben Sie einer Einwirkungskategorie mehrere Lasten zugeordnet, so können diese gleichzeitig oder alternativ (zum Beispiel entweder Wind von links oder Wind von rechts) wirken.

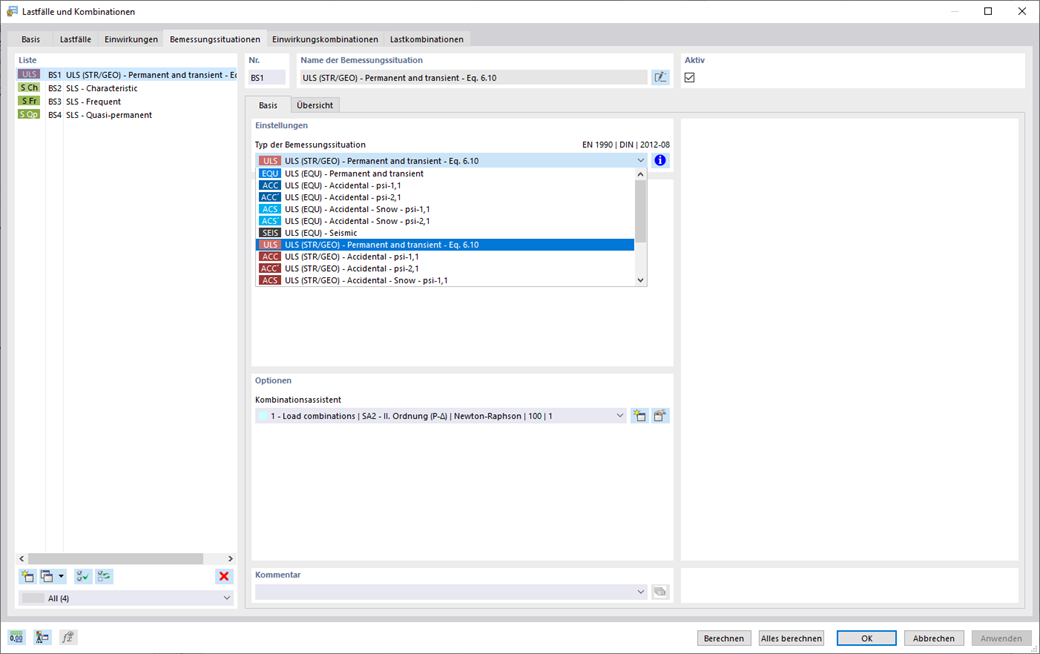

Kombinationsregeln
Für die Kombination von Einwirkungen sind Sie hier an der richtigen Stelle. Wenn Sie diese in den Grenzzuständen der Tragfähigkeit und Gebrauchstauglichkeit kombinieren, können Sie zwischen den verschiedenen Bemessungssituationen nach der Norm wählen (zum Beispiel GZT (STR/GEO) - Ständig/vorübergehend, GZG - Quasi-ständig). Optional können Sie zudem Imperfektionen in die Kombination einbinden sowie Lastfälle auswählen, die nicht mit anderen kombiniert werden sollen (zum Beispiel Montagelast Dach nicht mit Schneelast).

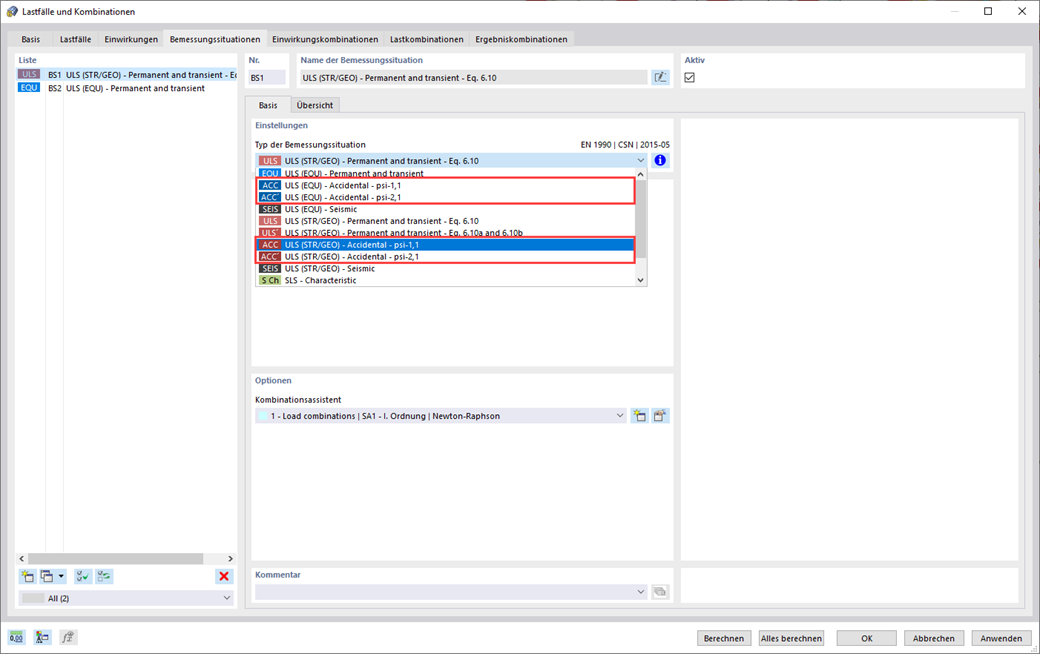

Außergewöhnliche Bemessungssituation (z. B. Norddeutsche Tiefebene)
Auch ungewöhnlichen Bedingungen müssen Ihre Bauwerke standhalten? Dann wählen Sie die Bemessungssituation 'Außergewöhnlich'. Hier werden Einwirkungen wie Erdbeben, Explosionskraft, Aufprall und mehr automatisch berücksichtigt. Außerdem können Sie bei der Anwendung der deutschen Normen durch die Wahl der Bemessungssituation 'Außergewöhnlich-Schnee' die 'Norddeutsche Tiefebene' ebenfalls automatisch berücksichtigen lassen.

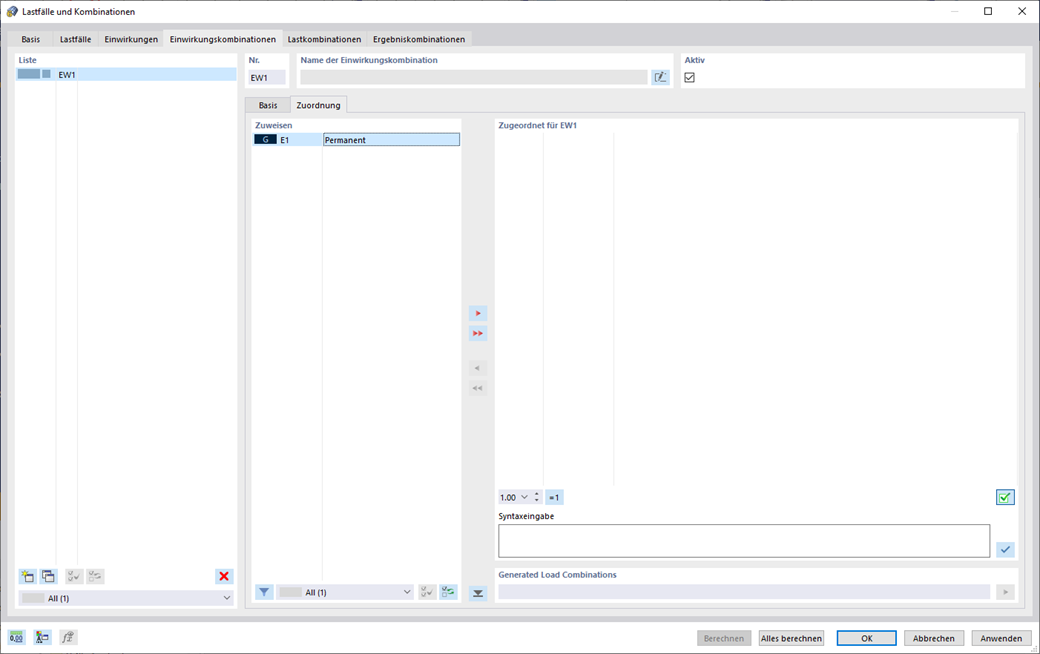

Einwirkungskombinationen
Möchten Sie Einwirkungen kombinieren? Dann nutzen Sie dieses Feature. Hier werden die Einwirkungen gemäß den Kombinationsregeln überlagert und als sogenannte 'Einwirkungskombinationen' ausgewiesen. Sie können festlegen, welche Einwirkungskombinationen letztendlich für die Generierung von Last- oder Ergebniskombinationen infrage kommen. Anhand der erzeugten Einwirkungskombinationen lässt sich außerdem abschätzen, wie sich die Kombinationsregeln auf die Anzahl der Kombinationen auswirken.
Lastkombinationen
Für die Arbeit mit Lastkombinationen bietet Ihnen RFEM 6 eine Reihe von hilfreichen und effizienten Funktionen. Sie können die enthaltenen Lastfälle unter Berücksichtigung der entsprechenden Beiwerte (Teilsicherheits- und Kombinationswerte, Faktoren hinsichtlich Schadensfolgeklassen usw.) in den Lastkombinationen addieren und dann berechnen. Erzeugen Sie automatisch die Lastkombinationen entsprechend der Kombinationsregeln nach Norm. Die Berechnung kann nach Theorie I., II., III. Ordnung oder Durchschlagsproblem erfolgen. Optional können Sie beispielsweise auswählen, ob die Schnittgrößen auf die verformte oder unverformte Struktur bezogen werden sollen.
Ergebniskombinationen
Verlassen Sie sich auch bei Ergebniskombinationen ganz auf RFEM 6. Zunächst können Sie die enthaltenen Lastfälle in den Ergebniskombinationen berechnen lassen. Anschließend werden diese Ergebnisse unter Berücksichtigung der entsprechenden Faktoren überlagert. In den Ergebniskombinationen können Sie die Ergebnisse von Lastfällen, Lastkombinationen und auch von anderen Ergebniskombinationen überlagern lassen. Standardmäßig werden die Schnittgrößen addiert, es besteht für Sie jedoch die Option einer quadratischen Überlagerung, welche bei Ihren dynamischen Untersuchungen relevant ist.
Steifigkeiten modifizieren / Anfangsverformungen berücksichtigen
Verlieren Sie auch Steifigkeiten und Anfangsverformungen nicht aus dem Blick. In den einzelnen Lastfällen bzw. Lastkombinationen können Sie entweder für alle oder für ausgewählte Stäbe die Steifigkeiten von Materialien, Querschnitten, Knotenlagern, Linienlagern, Flächenlagern, Stabendgelenken und Liniengelenken modifizieren. Zudem ist es Ihnen möglich, Anfangsverformungen aus anderen Lastfällen bzw. Lastkombinationen zu berücksichtigen.
