A visão geral resume as notas mais importantes sobre o dimensionamento de alumínio. Ajuda a identificar rapidamente se existem problemas no cálculo ou na seleção dos objetos a serem dimensionados.
Erros e Avisos

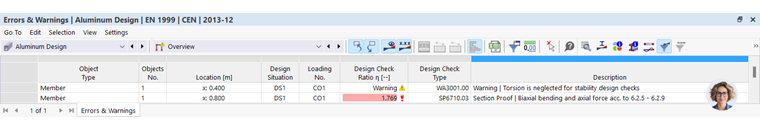

Na tabela Erros & Avisos estão listados todos os problemas que surgiram durante o dimensionamento. Também são indicados todas as verificações de dimensionamento em que o critério de dimensionamento não foi satisfeito.
Esta tabela é destinada como um resumo para uma visão rápida. As tabelas de resultados para as Relações de cálculo nas barras e as Relações de cálculo nas superfícies, também exibem as verificações não cumpridas, erros e avisos.
Não válido / desativado

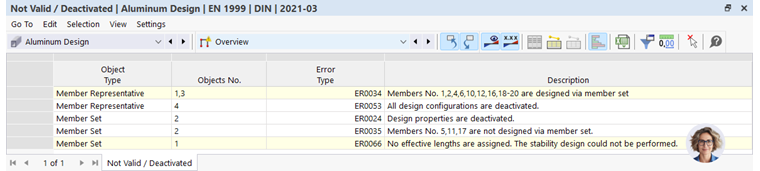

Na tabela Não válido / desativado encontra avisos ou mensagens explicativas que esclarecem por que o dimensionamento não pode ser realizado para determinados objetos.
Normalmente, esta tabela lista todos os objetos que não foram selecionados para o dimensionamento na tabela Objetos a serem dimensionados, e apresentam um material ou seção transversal inválido para o dimensionamento de alumínio (ver capítulo Materiais e Seções Transversais). Também são mencionadas barras e superfícies que foram dimensionadas através da atribuição a um conjunto de barras ou de superfícies (ver capítulo Conjuntos de Barras e Conjuntos de Superfícies).
