Os resultados do add-on de dimensionamento podem ser apresentados graficamente na janela de trabalho. As mesmas opções de seleção e avaliação da análise estrutural estão disponíveis. Assim, pode-se, por exemplo, usar visibilidades para barras e seções de resultados para superfícies.
Navegador - Resultados
Tal como na visualização de resultados da análise estrutural, você pode definir os resultados a serem exibidos em Navegador - Resultados . Selecione o tipo de resultado Dimensionamento de Alumínio no topo da lista para alternar para os resultados de dimensionamento de alumínio.
Na categoria Situações de Dimensionamento, você pode definir se deseja exibir os resultados máximos de todas as situações de dimensionamento (o "Envelope") ou os valores máximos de situações de dimensionamento específicas.
Na categoria Comprovações, você escolhe o tipo de resultado para barras ou superfícies. É possível fazer uma seleção múltipla; os resultados selecionados serão, então, exibidos simultaneamente no modelo (ver imagem Exibir múltiplos tipos de resultado).
A categoria Resultados adicionais para barra permite a exibição das formas próprias no modelo. Na categoria Valores nas Superfícies, você pode definir os valores de resultado para a exibição nas superfícies (ver capítulo Valores de resultado nas superfícies do manual RFEM).
Na parte inferior do navegador estão disponíveis mais opções de configuração. Você pode ocultar ou exibir valores de resultados ou seções de resultados. A categoria Barras oferece aqui opções importantes de controle para a exibição dos diagramas de resultado e dos valores exibidos (ver também imagens no capítulo Comprovações).
Painel de Controle
O Painel de Controle também é ajustado para os resultados do dimensionamento de alumínio. Lá você pode ajustar as cores dos diagramas de resultado. Isso pode ser necessário quando estiver exibindo múltiplos tipos de resultado.
Com escalas de cores personalizadas, você também pode definir intervalos de valores para os resultados gráficos.

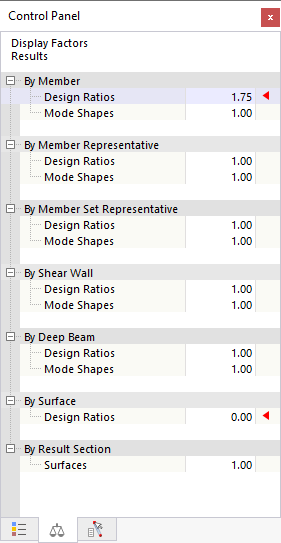

Além disso, no painel de controle – como é conhecido na análise estrutural – pode-se escalar os fatores dos diagramas de resultado ou especificar certos objetos para a exibição de resultados.
