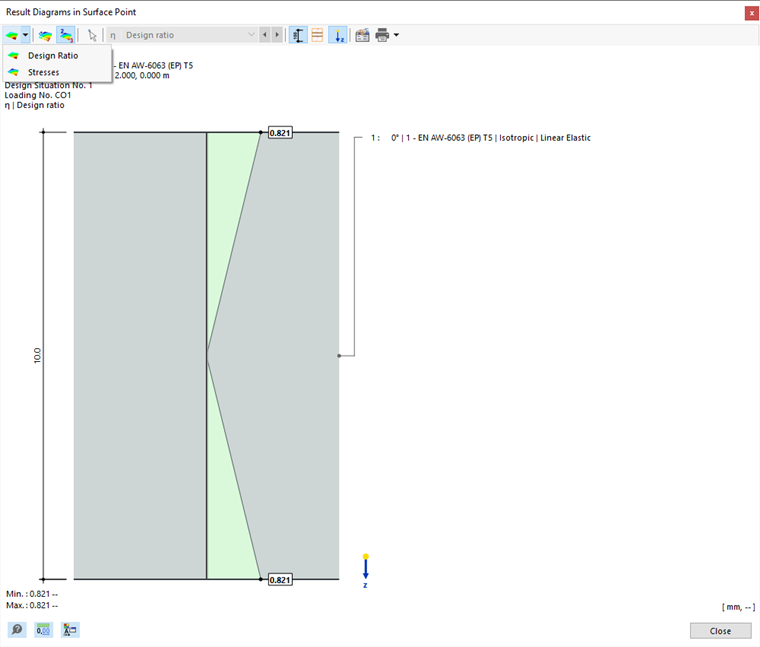

Os percursos dos resultados no ponto de superfície representam os resultados na secção transversal da superfície. Para aceder a esta representação, clique no botão
. Está disponível nas tabelas de resultados da categoria 'Dimensionamento de Alumínio' para objetos de superfície.
A janela 'Percursos dos resultados no ponto de superfície' aparece.
O gráfico mostra o estado de tensão correspondente ao resultado da linha atual da tabela. Dependendo da configuração no diálogo Configurações Globais, estes são os resultados para o nó de malha ou ponto de grelha. Eles são apresentados como percursos lineares a partir dos resultados das faces da superfície (superior, inferior, meio).
Você pode ajustar o gráfico com os botões na barra de ferramentas. Estas são as funções atribuídas:
| Botão | Função |
|---|---|
|
Botão lista com opção de seleção para Tipos de Resultado |
|
Alterna a exibição dos valores das faces da superfície |
|
Mostra apenas os valores extremos dos resultados positivos e negativos |
|
Alterna a exibição das dimensões |
|
Alterna a exibição dos contornos das camadas |
|
Alterna a exibição do eixo z local |
|
Abre o diálogo 'Editar espessura' |
|
Permite imprimir a representação atual |
Tipos de Resultado
Através do botão lista

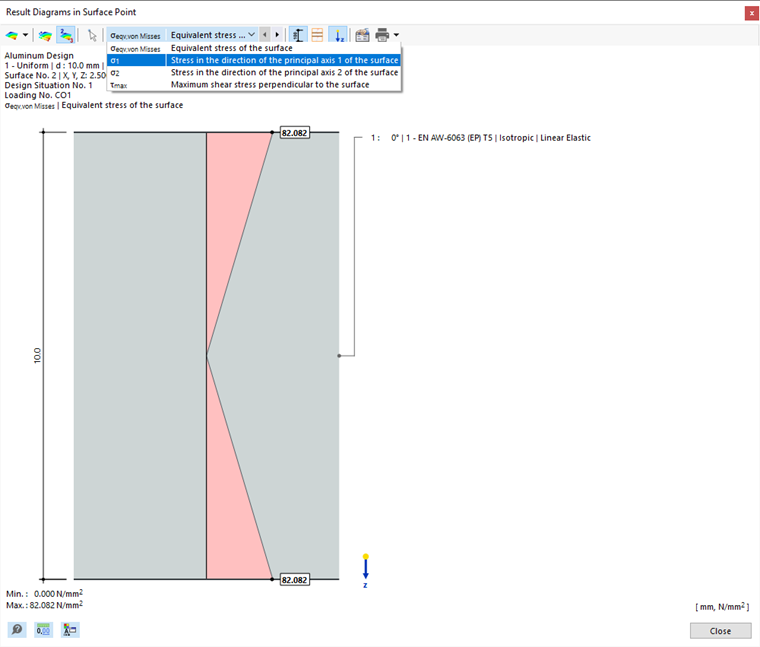

, você pode selecionar qual tipo de resultado deve ser representado na secção da superfície. Estão disponíveis duas opções (veja a imagem Percursos dos resultados no ponto de superfície):
- Utilizações
- Tensões
Para tensões, você pode definir na lista da barra de menu o tipo de tensão cujos percursos deseja verificar.
Impressão Gráfica
Com o botão lista
, você pode imprimir o gráfico atual diretamente, salvá-lo como PDF ou transferir para o relatório de impressão. Os detalhes a serem exibidos também podem ser definidos na pré-visualização de impressão.
