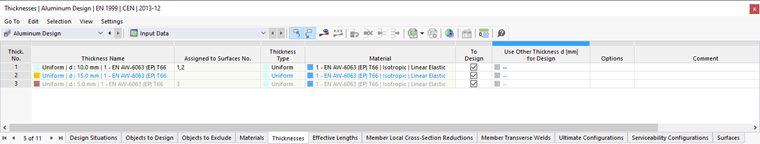

Na tabela Espessuras da categoria 'Dimensionamento de Alumínio', estão listadas todas as espessuras que você criou no modelo.
A cor do texto das espessuras informa sobre o uso da espessura. As cores significam:
- preto: espessura utilizada nos objetos a serem dimensionados
- azul: espessura não utilizada no modelo
- cinza: espessura não utilizada nos objetos a serem dimensionados
Remover espessuras do dimensionamento
Para todas as espessuras válidas, você pode excluir todas as superfícies do dimensionamento de alumínio ao desmarcar a caixa de seleção 'A ser dimensionado'. Com isso, as superfícies são classificadas na tabela Objetos a serem dimensionados na coluna 'Não válido / desativado' e removidas do dimensionamento.
Usar outra espessura para o dimensionamento
Se deseja usar uma espessura diferente para o dimensionamento em vez do cálculo RFEM, você pode selecionar uma alternativa na coluna 'Usar outra espessura d [mm] para o dimensionamento'. Esta ação não afeta os esforços internos: eles também são utilizados para o dimensionamento com a espessura alterada.
@image060052#
Quando uma outra espessura está definida, o menu de contexto da célula (acessível com um clique direito) oferece mais opções:
- Exportar espessura para RFEM
- Exportar todas as espessuras para RFEM
- Importar espessura do RFEM
- Importar todas as espessuras do RFEM
