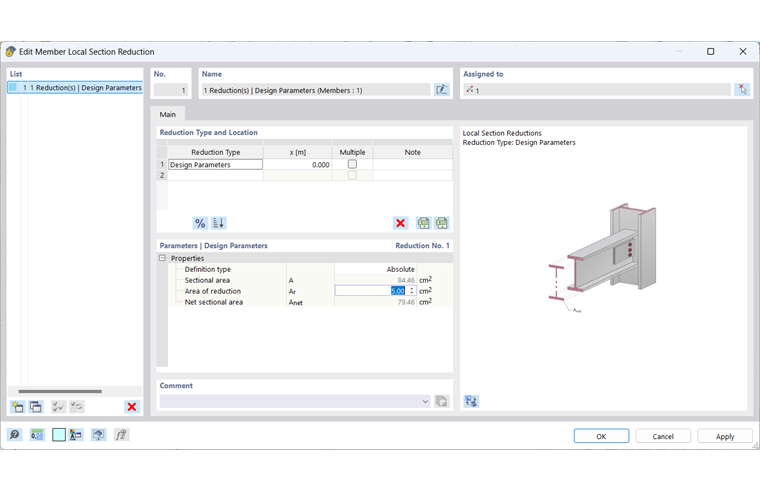

Na análise, também podem ser consideradas as reduções locais da seção transversal, como os furos de parafusos. A entrada dos parâmetros necessários para a análise é possível atribuindo uma Redução Local da Seção Transversal da Barra.
Tipo de Redução e Local
Os parâmetros da análise podem ser definidos para diferentes locais ao longo da barra ou conjunto de barras. Para isso, a definição em um local específico é feita por meio de uma indicação absoluta ou relativa. Com o botão
você pode alternar entre a entrada relativa e absoluta dos comprimentos. Também é possível uma definição múltipla para uma entrada mais rápida de parâmetros de análise recorrentes a uma determinada distância.
Para uma melhor visão geral, você pode ordenar todos os parâmetros de análise definidos na tabela de forma ascendente pelo local com o botão
.
Parâmetro | Parâmetros de Análise
Nesta seção, os parâmetros de análise para o local selecionado são definidos. Se a definição múltipla for escolhida, a entrada do número e distância das reduções da seção transversal é feita aqui. Também aqui a distância pode ser inserida de forma absoluta ou relativa.
A entrada da redução local da seção transversal é feita pela entrada da Redução de Área. Após a atribuição da redução local da seção transversal a um objeto, a área de seção líquida é calculada automaticamente a partir da área de seção bruta na posição correspondente, subtraindo-se a área de redução, e exibida no diálogo.
Se, devido à atribuição a vários objetos ou locais, uma área de seção líquida não puder ser calculada de maneira única, os valores mínimo e máximo das áreas de seção líquida são exibidos neste diálogo. Na análise, é utilizado o valor correspondente ao local.
Na análise segundo a norma americana ADM, pode ser determinada a excentricidade da ligação.

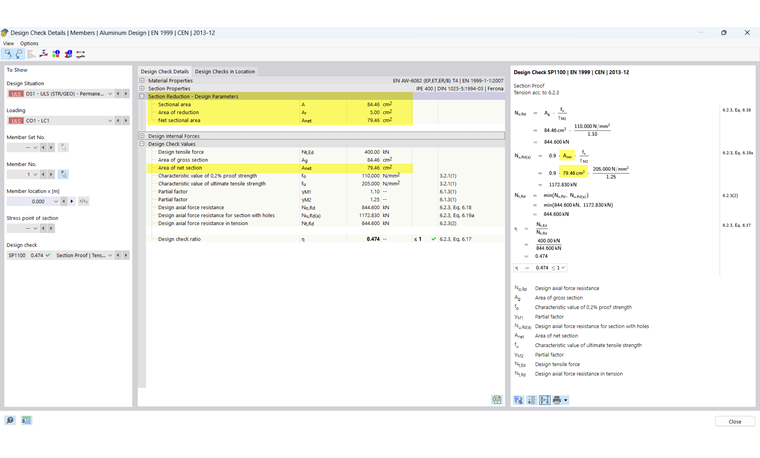

Se uma redução local da seção transversal da barra for considerada na verificação, os valores intermediários correspondentes são apresentados nos Detalhes da Verificação.
Representação Gráfica
No navegador - Mostrar, você pode ativar a exibição gráfica da Redução Local da Seção Transversal da Barra. Para barras e conjuntos de barras aos quais uma Redução Local da Seção Transversal foi atribuída, um contorno de seção transversal é exibido nos locais da redução.
