Soldaduras transversais de barra

Uma redução da resistência localizada na ZTA devido às soldaduras transversais pode ser considerada no dimensionamento de acordo com a EN 1999-1-1. Für andere Bemessungsnormen wird die Entfestigung durch Quernähte nicht berücksichtigt.
Die Eingabe der Anordnung und Ausbildung der Quernähte ist über die Zuweisung einer Stabquernaht möglich.

Posição e tipo de soldadura

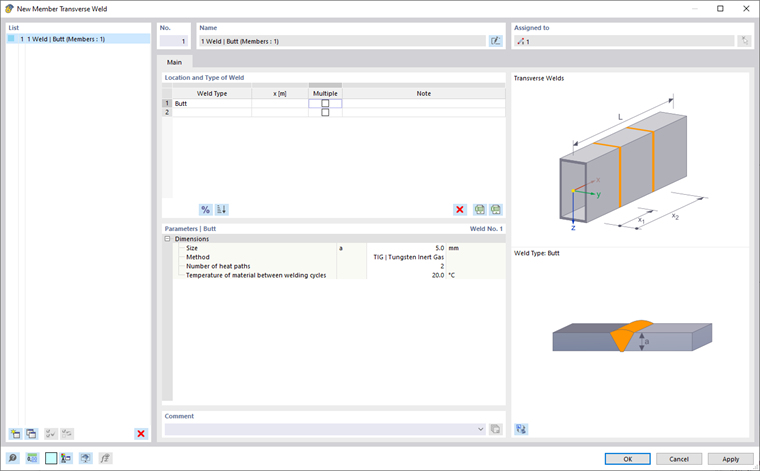

Es stehen Kehl- und Stumpfnaht als Schweißnahttypen zur Auswahl. Die Quernähte können für verschiedene Stellen entlang des Stabes oder Stabsatzes definiert werden. Hierzu erfolgt die Festlegung auf eine bestimmte Stelle über eine absolute oder relative Angabe. Mit der Schaltfläche Entrada relativa/absoluta können Sie zwischen der relativen und absoluten Eingabe der Längen wechseln. Auch eine Mehrfachdefinition für die schnellere Eingabe wiederkehrender Quernähte in einem bestimmten Abstand ist möglich.

Für eine bessere Übersicht können Sie mit der Schaltfläche Agrupar alle definierten Quernähte in der Tabelle nach der Stelle aufsteigend sortieren.

Parâmetros

In diesem Abschnitt werden die Schweißnahtparameter für die ausgewählte Stelle definiert. Wird die Mehrfachdefinition gewählt, so erfolgt hier die Eingabe von Anzahl und Abstand der Quernähte. Auch hier kann der Abstand absolut oder relativ eingegeben werden.

Für die Schweißnaht sind die Nahtdicke und das Schweißverfahren zu definieren. Es stehen hierbei die Verfahren MIG und WIG zur Auswahl. Des Weiteren ist die Anzahl der Wege zur Wärmeableitung und die Temperatur anzugeben.

Representação gráfica

Im Navigator - Zeigen können Sie die grafische Anzeige der Quernähte aktivieren. Für Stäbe und Stabsätze, denen eine Quernaht zugeordnet ist, wird an den Stellen der Quernaht eine Querschnittsumrandung dargestellt.
