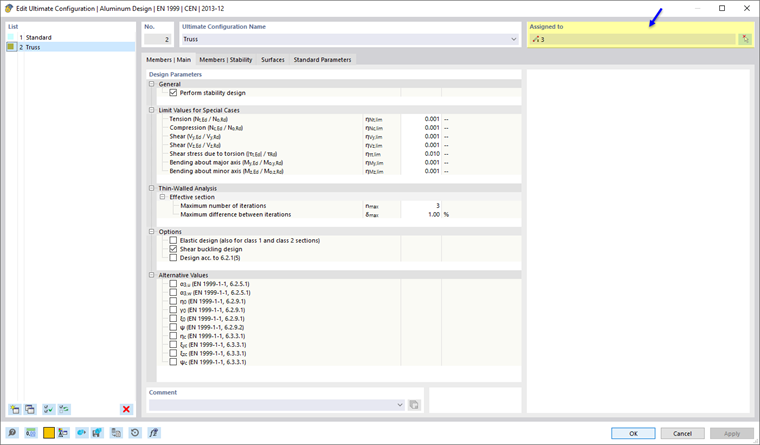

Nesta caixa de diálogo, é feita as especificações básicas para o dimensionamento da capacidade de carga . A estrutura básica da caixa de diálogo para as configurações de dimensionamento e a possibilidade de as atribuir a objectos individuais são descritas no capítulo superior # extbookmark manual |configurações |Dimensionamento de alumínio # descrito.
Geral
No separador Base, pode efetuar várias configurações que afetam o dimensionamento de alumínio.
Generalidades
A caixa de seleção 'Executar análise de estabilidade' controla se são realizadas análises de estabilidade além dos dimensionamentos de secções. Desative esta caixa de seleção se não pretende realizar uma análise de estabilidade.
Se a análise de estabilidade estiver ativada, tem de ser especificados comprimentos de encurvadura para os respetivos objetos. Se não estiverem atribuídos, verá uma mensagem de aviso na tabela de resultados Erros e avisos . As barras de cabo e as barras tracionadas estão excluídas deste aviso, visto que, por definição, apenas podem ocorrer forças de tração e, portanto, não são necessárias análises de estabilidade.
Valor limite para casos especiais
As normas de dimensionamento, que geralmente se baseiam num cálculo manual, geralmente só permitem fórmulas de dimensionamento ou condições de interação para determinadas combinações de forças internas. No quadro da análise estrutural no modelo 3D, são frequentemente obtidos pequenos valores para os esforços internos que, embora não sejam importantes para a capacidade de carga do ponto de vista da engenharia, impedem determinadas verificações ou forçam o uso de menos fórmulas de interação favoráveis se a norma de dimensionamento for estritamente observada. Por isso, com a opção Valores limite para casos especiais, oferecemos uma maneira simples e transparente de negligenciar determinados esforços internos no dimensionamento e contornar os problemas mencionados acima.
A definição é feita através da especificação da parte da resistência plástica da secção, a qual é determinada de forma simplificada através das propriedades da secção. Estas não são capacidades de dimensionamento regulamentadas normativamente, por isso, os regulamentos específicos da norma (por exemplo, para classificação de secções) não são considerados, uma vez que isso não corresponde ao propósito da configuração do valor limite. Por isso, utilize apenas valores limite superiores para efeitos de teste.
Se um esforço interno se encontra dentro dos valores limite, não existe mais nenhum aviso de que este foi agora ignorado. Nos Detalhes de dimensionamento , o comentário 'Negligenciável' após a respetiva força interna permite verificar facilmente quais as forças internas que foram negligenciadas devido à configuração do valor limite e não foram consideradas na o dimensionamento. Se todos os esforços internos são desprezáveis num ponto, apenas é apresentada a verificação da verificação dos esforços internos desprezáveis.
Mais opções
Dependendo da norma de dimensionamento selecionada, estão disponíveis mais opções na configuração da capacidade de carga. Exemplos disso são a ativação de um dimensionamento de secção elástico para todas as secções, valores alternativos para fatores de forma e expoentes nas fórmulas de interação ou configurações adicionais para encurvadura local ou dimensionamento de encurvadura por corte.
Estabilidade
O separador Estabilidade está disponível se a análise de estabilidade estiver activada no separador Base. Dependendo da norma de dimensionamento selecionada, é possível definir outras configurações para a análise de estabilidade.
Posição de aplicação das cargas transversais positivas
Se existem cargas de corte, é importante definir onde essas forças atuam no perfil: Dependendo da aplicação de carga, as cargas transversais podem ser estabilizadoras ou desestabilizadoras e, portanto, ter um grande impacto no momento crítico elástico para encurvadura por flexão-torção Mcr.
Mais opções
Dependendo da norma de dimensionamento selecionada, estão disponíveis configurações adicionais, tais como métodos alternativos para a determinação da esbelteza.
parâmetros da norma

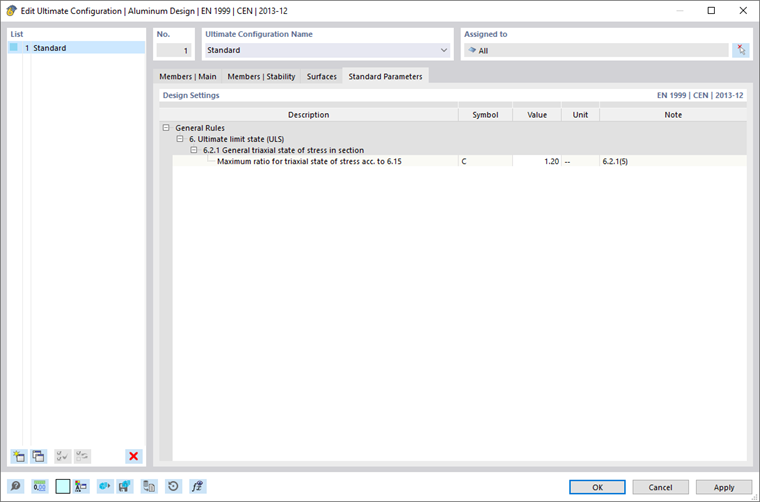

Para a norma de dimensionamento EN 1999, todos os coeficientes relevantes de acordo com o anexo nacional selecionado são listados no separador Parâmetros da norma. Para definir um valor definido pelo utilizador, pode ajustá-lo no campo de entrada correspondente. Utilize o botão
para repor os valores predefinidos do Anexo Nacional selecionado.
