A configuração de capacidade de carga está dividida em vários registros, que estruturam de forma clara as diretrizes para as verificações individuais.
Barras | Base

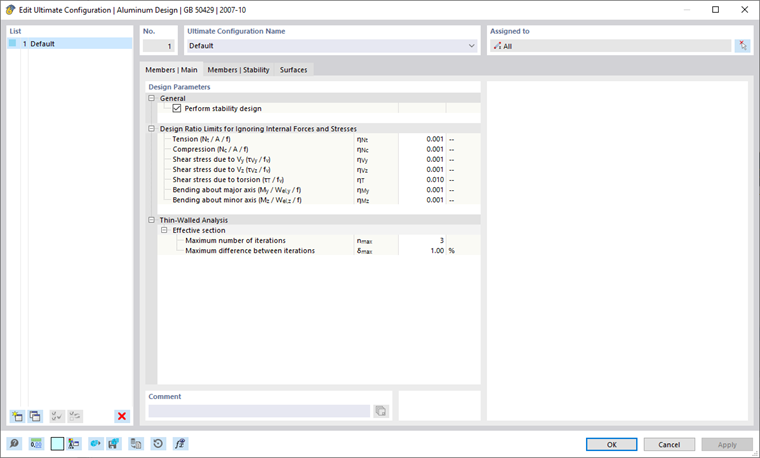

No registro Barras | Base da caixa de diálogo 'Configuração de Capacidade de Carga', você faz configurações básicas para o dimensionamento de barras e conjuntos de barras.
Geral
O campo de seleção 'Realizar verificação de estabilidade' controla se, além das verificações de seção transversal, também serão realizadas verificações de estabilidade, como para flambagem por flexão ou flambagem por torção. Deverá desativar este campo de seleção caso não deseje realizar verificações de estabilidade.
Se a verificação de estabilidade estiver ativada, devem ser definidos Comprimentos de flambagem e atribuídos às respectivas barras ou conjuntos de barras. Caso contrário, não é possível realizar a verificação de estabilidade. Na tabela de resultados Erros & Avisos, após o cálculo, uma mensagem correspondente será exibida. Barras de cabo e barras de tração estão isentas, pois só podem suportar forças de tração e não requerem verificações de estabilidade.
Limites de aproveitamento para ignorar esforços internos e tensões
As normas de dimensionamento, geralmente concebidas para cálculos manuais, contêm fórmulas de verificação ou condições de interação que frequentemente se destinam apenas a determinadas combinações de esforços internos. No entanto, ao calcular a estrutura no modelo 3D, geralmente se obtêm valores muito pequenos para esforços internos. Embora, do ponto de vista da engenharia, sejam insignificantes para a capacidade de carga, impedem a realização de certas verificações, ou obrigam a usar fórmulas de interação desfavoráveis de acordo com as normas de dimensionamento. Os 'Limites de aproveitamento para ignorar esforços internos e tensões' oferecem, assim, uma maneira simples e transparente de negligenciar certos esforços internos na verificação, contornando os problemas mencionados.
O limite η descreve a relação entre o esforço interno atuante e a resistência da seção transversal, determinado de forma simplificada através dos valores da seção transversal. Não se tratam de capacidades de carga de dimensionamento regulamentadas por normas: Regulamentações específicas de normas não são consideradas; isso não corresponde ao propósito do ajuste dos limites. Portanto, valores de limites elevados devem ser utilizados apenas para fins de teste.
Se um esforço interno estiver abaixo da condição de limite, o dimensionamento é realizado sem aviso de que o esforço interno foi ignorado. No entanto, nos Detalhes de Verificação, você pode verificar, através da nota 'Desprezível' nos esforços internos de dimensionamento, quais esforços internos foram negligenciados em decorrência dos limites e não foram considerados na verificação. Se, num determinado ponto, todos os esforços internos forem desprezíveis, é indicado apenas a verificação dos esforços internos desprezíveis.
Análise de estruturas de paredes finas
A determinação da seção transversal efetiva requer um processo iterativo. No campo de entrada 'Número máximo de iterações', você pode definir o número máximo de ciclos de cálculo. Assim que a 'Diferença máxima entre iterações' entre os resultados de duas iterações for inferior, o cálculo é interrompido.
Barras | Estabilidade
O registro Barras | Estabilidade está disponível quando no registro Barras | Base o campo de seleção 'Realizar verificação de estabilidade' está marcado. Aqui, você pode fazer outras configurações para as verificações de estabilidade.
Ponto de aplicação das cargas transversais positivas
Se existirem cargas transversais (na direção do eixo fraco), é importante definir onde essas forças atuam no perfil. Elas podem influenciar significativamente o momento crítico da bifurcação: Uma carga atuando na parte superior de uma viga na direção do centro de cisalhamento tem um efeito desestabilizador. Se a carga atuar na parte inferior, ela terá um efeito estabilizador. Defina a 'Posição vertical' através dos campos de seleção.
Estabilidade global
De acordo com GB 50429, seção 6.2.1 (2), a estabilidade global de uma viga de vãos simples com seção I constante pode ser ignorada se a relação máxima entre comprimento e largura não exceder os valores indicados na tabela 6.2.1. Ela distingue entre vigas sem apoio lateral e aquelas com apoio lateral no meio do vão. Com a configuração de tolerância, você pode definir até que valor um suporte lateral é considerado como situado no meio do vão.
Fatores de momento equivalentes conforme 8.2
Através do campo de seleção, você pode definir se a barra ou conjunto de barras para o cálculo do fator de momento equivalente de acordo com GB 50429, seção 8.2, deverá ser considerado como um pórtico movível ou não movível.
Superfícies

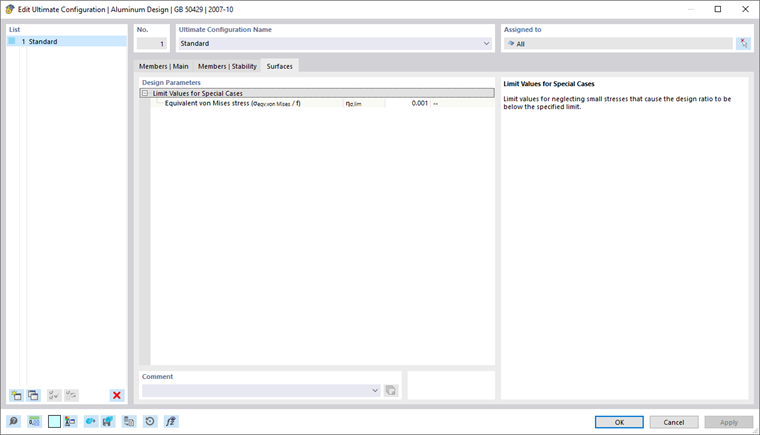

No registro Superfícies do diálogo 'Configuração de Capacidade de Carga', você faz configurações básicas para o dimensionamento de superfícies.
Limites de aproveitamento para ignorar esforços internos e tensões
Esta categoria gerencia um limite que diz respeito a tensões muito pequenas. Se a tensão estiver abaixo da relação definida η, ela não será considerada na verificação. O contexto desta opção é explicado na seção Barras | Base.
