Na categoria 'Dimensionamento de Alumínio' no Navigator - Daten e na tabela correspondente são definidos as propriedades básicas de dimensionamento para o dimensionamento de alumínio. Aqui, você pode definir tipos de parâmetros de dimensionamento, como comprimentos de flambagem, reduções locais da seção transversal da barra e juntas transversais, e atribuí-los aos objetos correspondentes. Além disso, você tem a opção de selecionar as combinações e objetos a serem dimensionados e atribuir-lhes configurações específicas de dimensionamento.
Para trabalhar nas tabelas de entrada, estão disponíveis as funções familiares do RFEM. Mais informações gerais sobre isso podem ser encontradas no capítulo Tabellen do manual do RFEM.
Configurações Globais
Configurações básicas para o dimensionamento de alumínio são geridas no diálogo Globale Einstellungen. Este diálogo pode ser acessado através do botão
nas tabelas de entrada ou através do menu de contexto na entrada do navegador.
Tipos de Dimensionamento
Os tipos de dimensionamento estão organizados como tipos que são ajustados à Norma correspondente. Uma descrição detalhada de cada tipo de dimensionamento pode ser encontrada nos capítulos seguintes:
- Comprimentos de Flambagem
- Reduções Locais da Seção Transversal da Barra
- Juntas Transversais da Barra
Você pode criar vários tipos para cada tipo de dimensionamento e atribuí-los individualmente a barras ou conjuntos de barras.
Atribuir Tipo de Dimensionamento
Existem várias maneiras de atribuir tipos aos objetos a serem dimensionados:

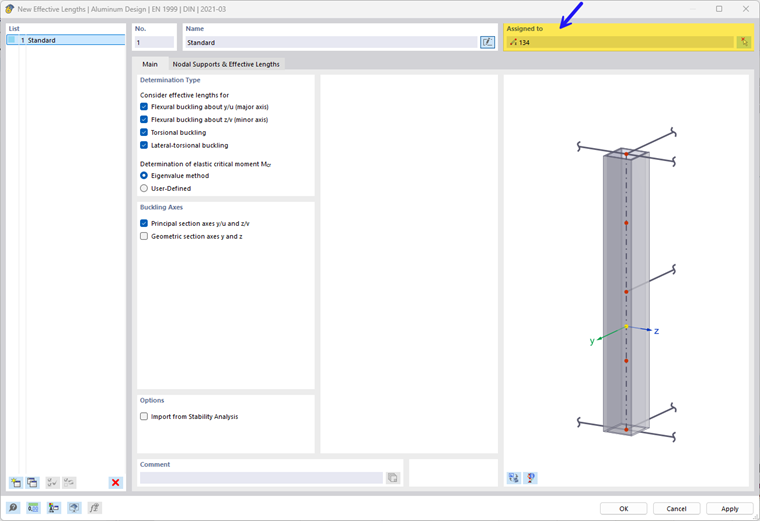

- No diálogo dos tipos individuais, no trecho Atribuído a, insira os números dos objetos relevantes.

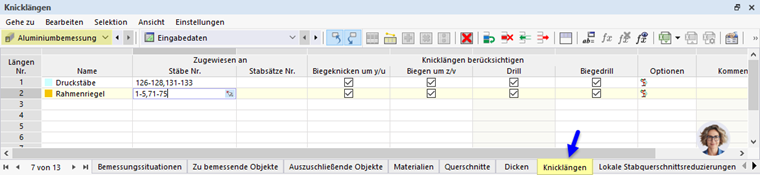

- Insira os números dos objetos nas tabelas de entrada dos Tipos de Dimensionamento.

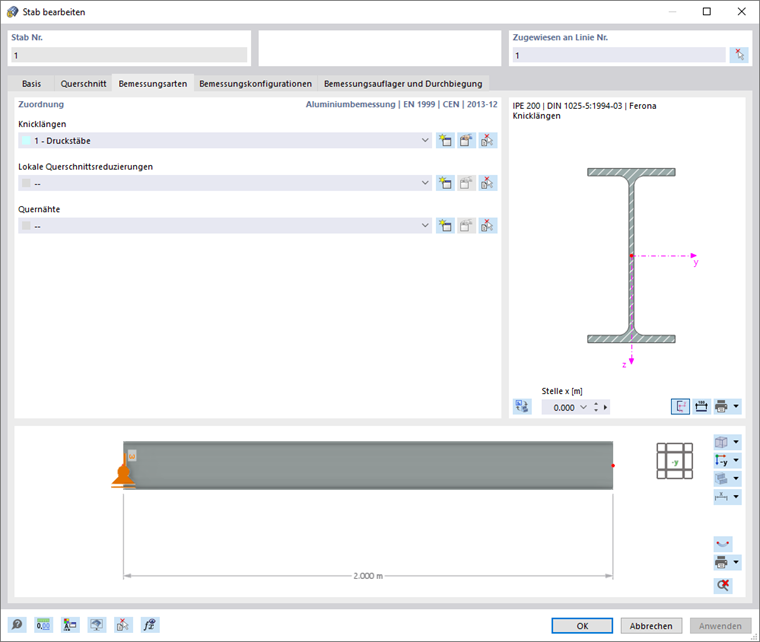

- Atribua o tipo no diálogo da barra ou conjunto de barras na guia Tipos de Dimensionamento ou defina um novo tipo.

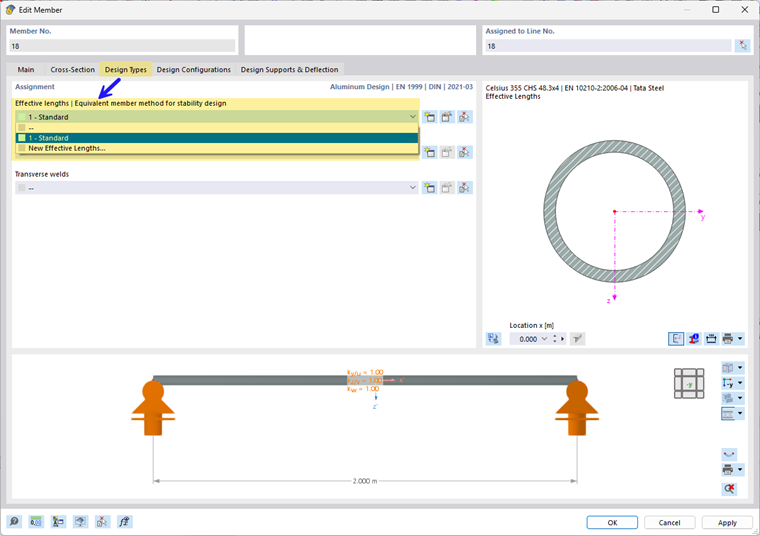

Na guia Tipos de Dimensionamento, você pode selecionar um tipo já definido na lista e atribuí-lo à barra ou conjunto de barras correspondente. O botão
oferece a opção de criar um novo tipo. Com o botão
você pode selecionar graficamente outro objeto para adotar suas propriedades para o dimensionamento de alumínio. Caso queira editar o tipo selecionado, utilize o botão
.
Representação Gráfica do Tipo de Dimensionamento

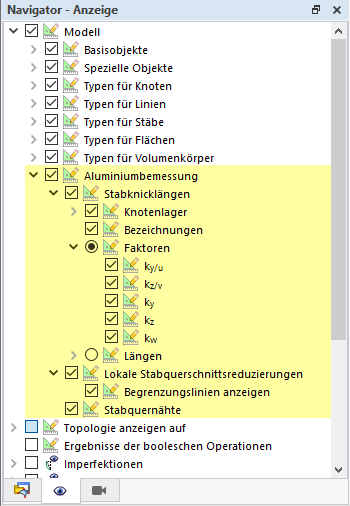

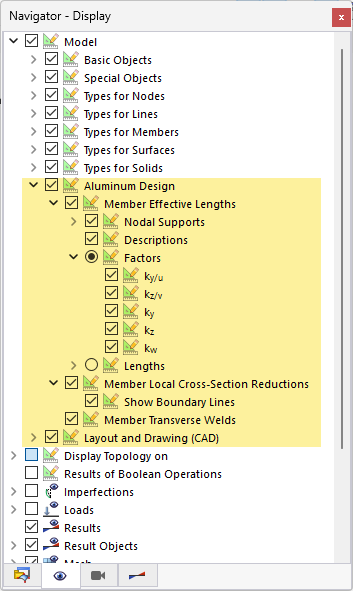

Todos os tipos para os tipos de dimensionamento podem ser representados graficamente na janela de trabalho. No menu 'Dimensionamento de Alumínio' no Navigator - Anzeige há opções de exibição correspondentes. Assim, é possível um fácil controle da atribuição correta e uma documentação clara através da Impressão Gráfica.
Da mesma forma, uma representação dos tipos selecionados para os tipos de dimensionamento ocorre na parte inferior do diálogo de edição da barra ou do conjunto de barras.
Objetos de Dimensionamento
As combinações e objetos a serem dimensionados podem ser especificados usando vários critérios nas tabelas correspondentes. Uma descrição detalhada dessas opções pode ser encontrada nos subcapítulos seguintes:
- Situações de Dimensionamento
- Objetos a serem dimensionados
- Objetos a serem excluídos
- Materiais
- Seções Transversais
- Espessuras
Configurações de Dimensionamento
Configurações detalhadas para cada verificação são estabelecidas nas Configurações de Dimensionamento. Para cada estado-limite há uma configuração de dimensionamento específica que gerencia regulamentos normativos e na qual você pode, por exemplo, definir valores-limite ou diversas opções de verificação. Estão disponíveis apenas as configurações de dimensionamento que são ativadas nas Configurações Globais.
As configurações de dimensionamento também estão organizadas como tipos. Você pode criar diferentes tipos para cada configuração de dimensionamento e atribuir a cada objeto a configuração adequada.

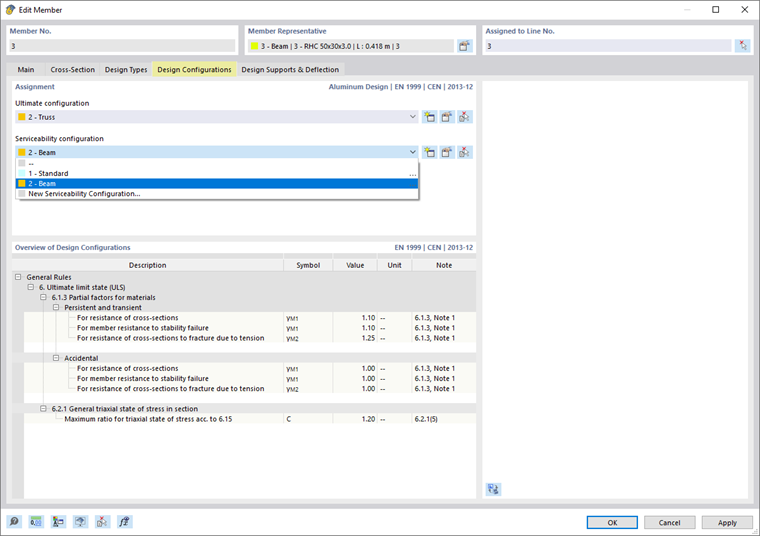

Atribuir Configuração de Dimensionamento
Você tem as seguintes maneiras de atribuir configurações de dimensionamento de alumínio aos objetos:
- No diálogo das configurações individuais, no trecho Atribuído a, insira os números dos objetos relevantes.

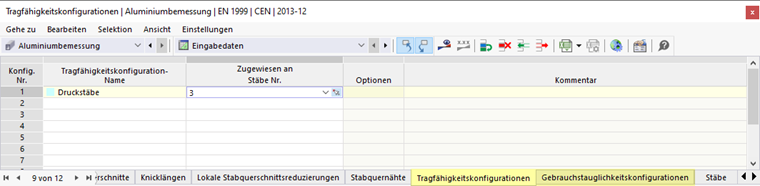

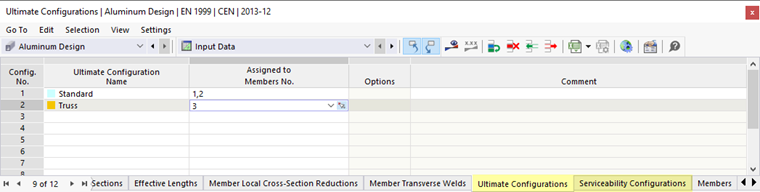

- Insira os números dos objetos nas tabelas de entrada das Configurações.
- Atribua a configuração no diálogo da barra, conjunto de barras ou superfície na guia Configurações de Dimensionamento ou defina uma nova configuração.
No diálogo da barra, conjunto de barras ou superfície, você pode selecionar uma configuração já existente na lista. Use o botão
para criar uma nova configuração. O botão
permite que você selecione graficamente outro objeto do qual a configuração correspondente será adotada. Clicando no botão
você acessa o menu de edição da configuração de dimensionamento selecionada.
A lista do lado esquerdo do diálogo mostra todas as configurações deste estado-limite no modelo. Crie uma nova configuração a partir dos valores padrão das normas de dimensionamento selecionadas com o botão
ou copie uma configuração existente com o botão
. Para excluir uma configuração, use o botão
.
Você pode atribuir a configuração aos objetos respectivos individualmente. Para fazer isso, use a função de atribuição através do botão
no topo direito do diálogo, a tabela de entrada de dimensionamento de alumínio para a configuração correspondente ou a opção de seleção no diálogo de edição do objeto a ser dimensionado.
Para um objeto que não tenha uma configuração atribuída para um determinado estado-limite, não são realizadas verificações para este estado-limite. Assim, você pode, por exemplo, desativar facilmente a verificação de usabilidade para barras individuais, simplesmente não atribuindo a estas barras uma configuração de usabilidade.
