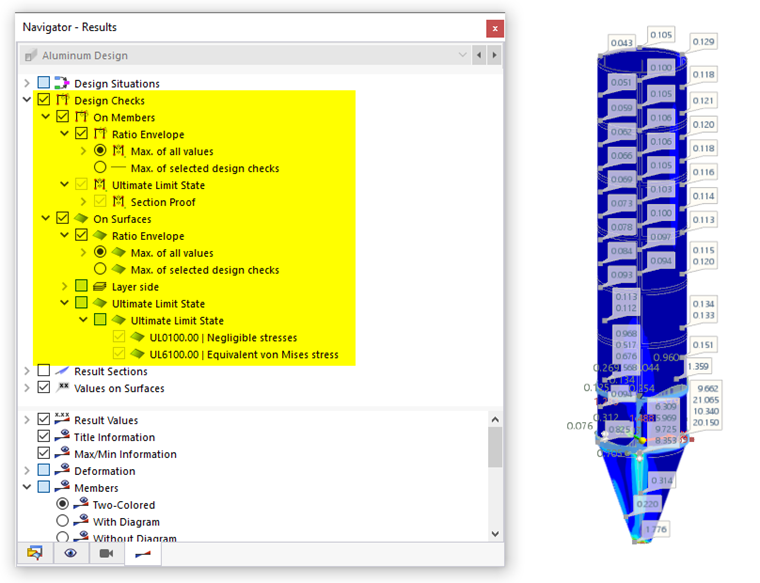

Na categoria do navegador Verificações, pode definir quais verificações com as respectivas utilizações nos objetos dimensionados serão exibidas. O utilizador pode exibir a envolvente de todos os tipos de verificação de dimensionamentos ou as relações de dimensionamento separadamente por estado limite e tipo de dimensionamento.

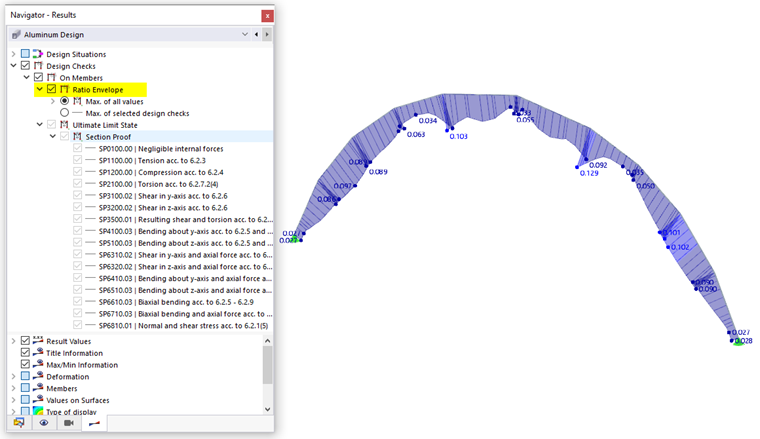

Relação da envolvente
Em cada ponto do objeto dimensionado, são exibidas as relações de dimensionamento máximas de todas as verificações. Como todos os tipos de dimensionamento e estados limites são combinados, as tendências dos resultados geralmente não são contínuas.
A envolvente é adequada para obter rapidamente uma visão geral das utilizações dos diversos objetos e documentá-las. Erros na exibição das verificações de dimensionamento podem ser ignorados se o objetivo for mostrar a totalidade das verificações de dimensionamento válidas. Para isso, também pode usar a opção 'Máximo de todas as verificações de dimensionamento sem erros'.
Se apenas verificações específicas devem ser consideradas na envolvente, ative a opção 'Máximo de todas as verificações selecionadas'. O utilizador pode então selecionar os tipos de verificação relevantes.

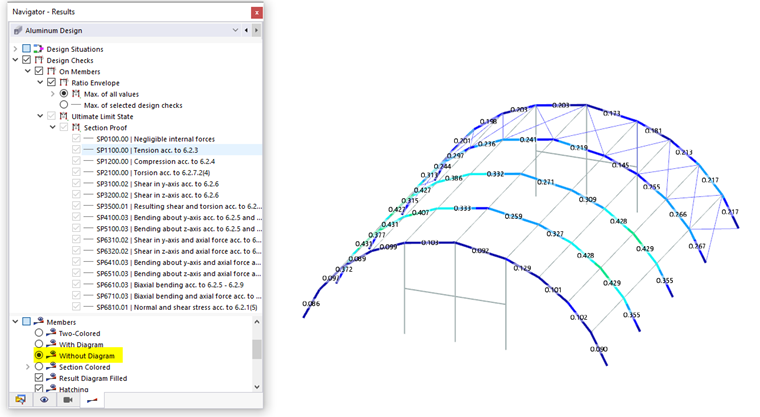

Para um panorama das áreas críticas em uma estrutura de barra, o estilo de exibição Sem Diagrama é recomendado. As utilizações são representadas por linhas coloridas de acordo com a escala de cores no painel de controlo. O utilizador pode usar esta opção quando a envolvente ou um único tipo de resultado for exibido.

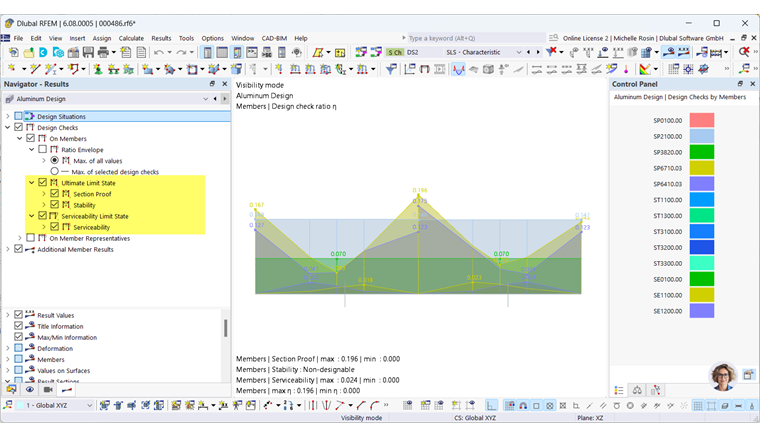

Relação de dimensionamento por estado limite e tipo de dimensionamento
Os resultados podem ser exibidos especificamente para cada estado limite com os tipos de dimensionamentos individuais.
Nas barras, a utilização máxima dos resultados para os tipos de dimensionamento selecionados é apresentada em cada ponto. Com esta opção, pode identificar qual tipo de dimensionamento é decisivo num determinado ponto.
Os resultados selecionados são exibidos simultaneamente no modelo. No painel de controlo, pode consultar as cores dos tipos de dimensionamentos e ajustá-las se necessário.

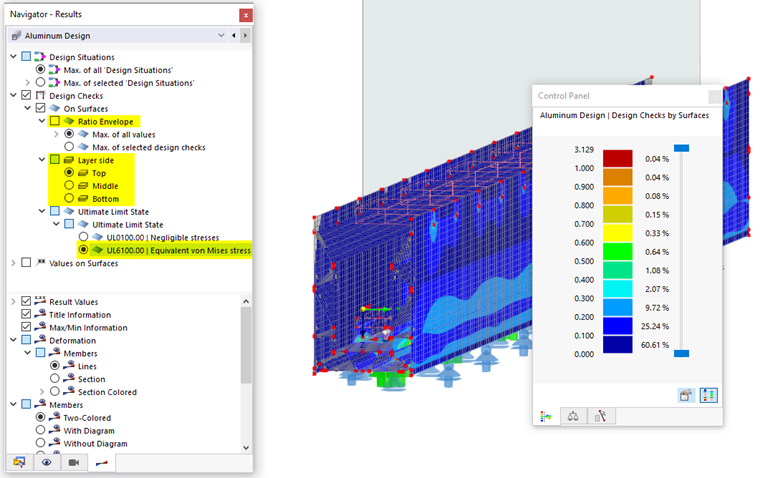

Para superfícies, as relações de dimensionamento são apresentadas como isolinhas.
O utilizador também pode selecionar o lado da camada cujos resultados devem ser exibidos:
- Superior
- Meio
- Inferior
Nesse contexto: Se o eixo local z nos dados básicos de modelo estiver direcionado para baixo, o lado superior está na face da superfície em direção ao eixo -z local, e o lado inferior está na direção ao eixo +z. Se o eixo local z nos dados gerais estiver voltado para cima, essa definição inverte-se.
