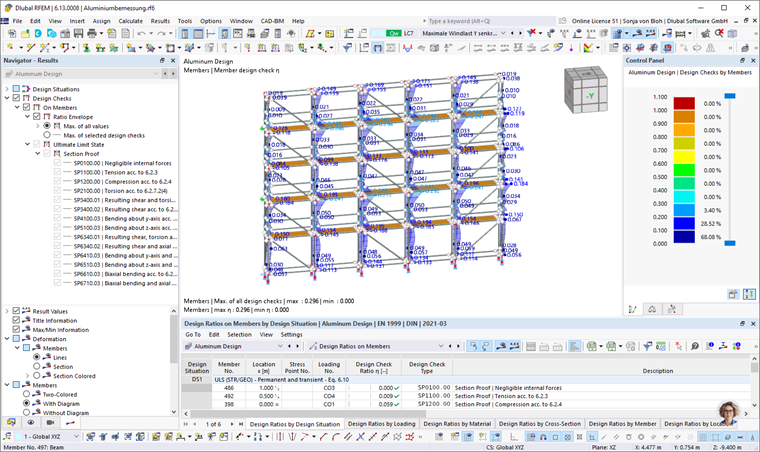

Após o cálculo, os resultados são apresentados em tabelas classificadas de acordo com vários critérios. Os resultados também são exibidos no gráfico da janela de trabalho no modelo. O 'Navegador - Resultados' é ajustado para o dimensionamento de alumínio, permitindo que o utilizador controle a exibição gráfica para os diferentes tipos de verificação conforme necessário.
O utilizador também pode visualizar os detalhes de verificação do dimensionamento com valores intermediários e fórmulas de verificação. Além disso, é possível exibir os perfis de resultados na seção transversal com a distribuição de tensões.
Nos subcapítulos a seguir, são apresentadas várias opções disponíveis para a exibição e avaliação dos resultados de dimensionamento. O capítulo documentação, por sua vez, descreve como preparar os resultados para o relatório de impressão.
Objetos sem resultados
Caso os resultados de uma barra ou superfície não sejam exibidos, isso pode ocorrer devido às seguintes razões:
- O objeto não foi selecionado para dimensionamento na tabela objetos a dimensionar.
- Os resultados estão ocultos devido às configurações de filtro.
Verifique as visibilidades e as configurações de filtro para os resultados gráficos no painel de controlo. Se o resultado estiver ausente na tabela de resultados, verifique as configurações de filtro no Gestor de Tabelas de resultados. Preste atenção às configurações escolhidas para a sincronização com o tráfico; por exemplo, existe a possibilidade de exibir apenas objetos visíveis ou selecionados. Na caixa de diálogo dos detalhes de verificação, estão disponíveis todos os resultados - independentemente das configurações de filtro e seleções.
Para verificar os objetos dimensionados, a categoria de resultados das tabelas visão geral é adequada: Se um objeto for inválido devido a propriedades de material ou seção, ou se foi desativado para o dimensionamento devido à utilização de um conjunto de barras, ele será indicado na tabela de resultados como Inválido / desativado.
Além disso, cada objeto selecionado para o dimensionamento na tabela de entrada objetos a dimensionar deve estar atribuído a uma configuração de dimensionamento para um estado limite. Caso contrário, não será realizada verificação para o estado limite (veja o capítulo Dimensionamento de Alumínio).
