A configuração de resistência está dividida em várias abas, que organizam de forma clara as diretrizes para as diferentes verificações.
Barras | Base

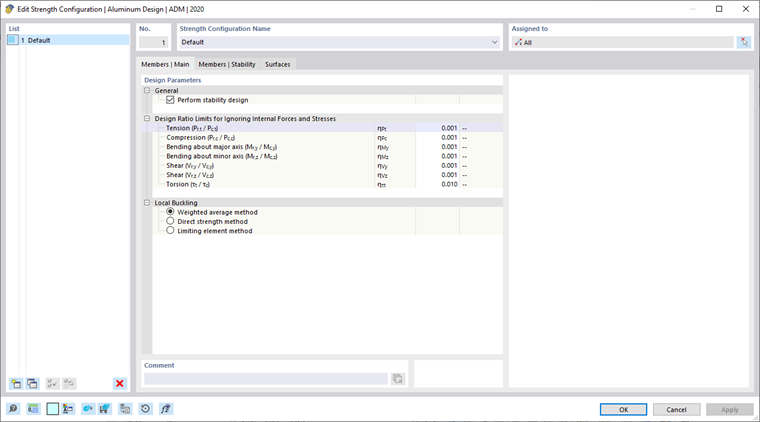

Na aba Barras | Base do diálogo 'Configuração de Resistência', você faz ajustes básicos para o dimensionamento de barras e conjuntos de barras.
Geral
O campo de controle 'Realizar verificação de estabilidade' controla se, além das verificações de seção transversal, também serão realizadas verificações de estabilidade como contra flambagem lateral e torção. Você deve desativar o campo de controle se não desejar realizar uma verificação de estabilidade.
Se a verificação de estabilidade estiver ativada, deve-se definir Comprimentos de flambagem e atribuí-los às respectivas barras ou conjuntos de barras. Caso contrário, não será possível realizar a verificação de estabilidade. Na tabela de resultados Erros & Avisos, uma mensagem correspondente será exibida após o cálculo. Barras de cabo e barras de tração estão isentas, pois só podem absorver forças de tração e não requerem verificações de estabilidade.
Limites de utilização para ignorar forças internas e tensões
As normas de dimensionamento, geralmente voltadas para cálculos manuais, contêm fórmulas de verificação ou condições de interação que muitas vezes são projetadas apenas para certas combinações de forças internas. No contexto do cálculo estrutural no modelo 3D, normalmente obtêm-se valores muito pequenos para forças internas. Embora não relevantes para a capacidade de carga do ponto de vista de engenharia, essas forças impedem certas verificações ou forçam o uso de fórmulas de interação menos favoráveis quando as normas de dimensionamento são estritamente seguidas. Os 'Limites de utilização para ignorar forças internas e tensões' oferecem, portanto, uma maneira simples e transparente de negligenciar certas forças internas na verificação, evitando os problemas mencionados.
O limite η descreve a relação entre a força interna atuante e a resistência da seção transversal, que é determinada de forma simplificada pelos valores seccionais. Não se trata de capacidades de carga de dimensionamento normativo: as regulamentações específicas das normas não são consideradas; este não é o propósito do ajuste de limite. Limites elevados devem, portanto, ser usados apenas para fins de teste.
Se uma força interna estiver abaixo da condição de limite, a verificação ocorre sem aviso de que a força interna está sendo negligenciada. No entanto, nos Detalhes da Verificação, você pode verificar, através da marcação 'Negligenciável' nas forças internas de dimensionamento, quais forças internas foram negligenciadas em função dos limites e não foram consideradas na verificação. Se, em um ponto, todas as forças internas forem negligenciáveis, apenas a verificação dessas forças internas negligenciáveis será indicada como verificação.
Pandear localmente
Nesta seção, você pode definir o método pelo qual a resistência contra o pandeamento local será calculada. Com a opção 'Método do valor médio ponderado', o cálculo é realizado de acordo com a seção E.3.1 ou F.3.1; com a opção 'Método de resistência direta', conforme a seção E.3.2 ou F.3.2; e com a opção 'Método de elementos limitantes', conforme a seção F.3.3.
Barras | Estabilidade

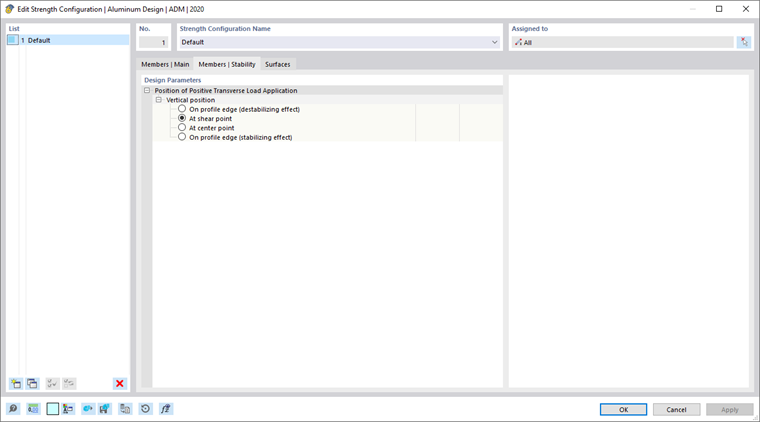

A aba Barras | Estabilidade está disponível quando o campo de controle 'Realizar verificação de estabilidade' está marcado na aba Barras | Base. Aqui você pode fazer ajustes adicionais para as verificações de estabilidade.
Ponto de aplicação da carga transversal positiva
Se houver cargas transversais (na direção do eixo fraco), é importante definir onde essas forças afetam o perfil. Elas podem influenciar significativamente o momento crítico de bifurcação: uma carga que atua no banzo superior de uma viga na direção do centro de cisalhamento tem um efeito desestabilizador. Se a carga puxa no banzo inferior, tem um efeito estabilizador. Defina a 'Posição Vertical' com base nos campos de seleção.
Superfícies

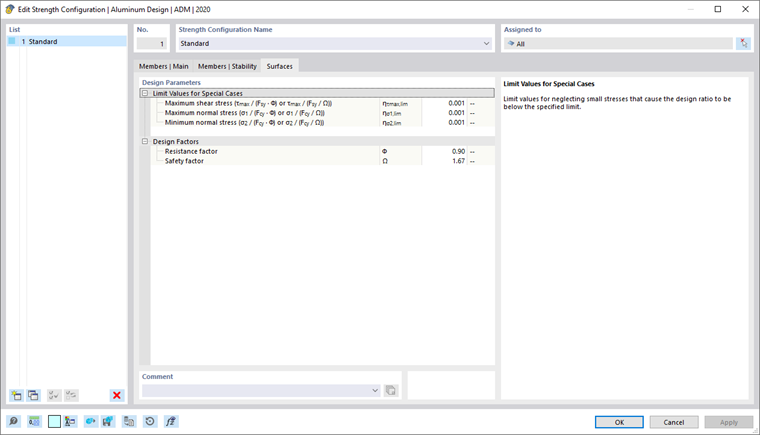

Na aba Superfícies do diálogo 'Configuração de Resistência', você faz ajustes básicos para o dimensionamento de superfícies.
Limites de utilização para ignorar forças internas e tensões
Esta categoria gerencia vários limites que afetam tensões muito pequenas. Se a tensão estiver abaixo da relação definida η, ela não será considerada na verificação. O contexto dessa opção é detalhado na seção Barras | Base.
Coeficientes de projeto
Aqui, você pode ajustar, se necessário, o fator de resistência Φ (para LRFD) e o fator de segurança Ω (para ASD) que serão aplicados no dimensionamento das superfícies.
