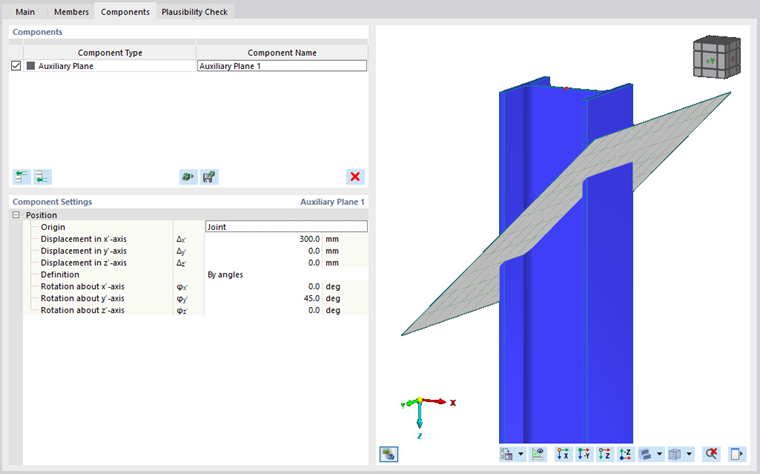

Ci sono molti componenti per modificare le aste o altri componenti strutturali nel giunto. Una di questi è il piano ausiliario . Può essere utilizzato per rappresentare una struttura circostante che non è stata modellata utilizzando il modello corrente, o come un piano virtuale che può essere utilizzato per ulteriori modifiche e per il posizionamento di altri componenti.

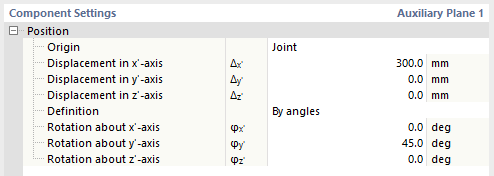

Posizione
Il solo nodo di input è utilizzato per posizionare il piano ausiliario nel giunto.
Innanzitutto, è necessario selezionare la componente di origine a cui saranno correlati gli spostamenti. Il valore predefinito è Giunto (il punto di origine dell'intero giunto), ma puoi anche scegliere Asta , Piastra asta , Piastra o un altro piano ausiliario come componente di riferimento. In base al sistema di coordinate del componente di riferimento, è possibile spostare il piano ausiliario in base alle proprie esigenze.
Per definire la rotazione del piano ausiliario, hai due possibilità: Per angoli o Per vettore normale . Per la definizione Per angoli , è possibile specificare la rotazione intorno agli assi locali principali del piano ausiliario. Quando si utilizza la definizione Per vettore normale , si definiscono le tre componenti del vettore normale come proiezioni negli assi locali principali del piano ausiliario.
