Hay muchos componentes para modificar barras u otros componentes estructurales en la unión. Uno de ellos es el Plano auxiliar. Puede usarse para representar una estructura circundante que no se modela usando el modelo actual o como un plano virtual que puede usarse para modificaciones adicionales y para colocar otros componentes.
Posición

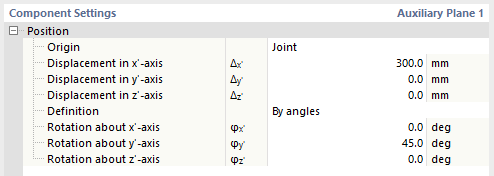

El único nudo de entrada se utiliza para posicionar el plano auxiliar en la unión.
Primero, debe seleccionar el componente de origen con el que se relacionarán los desplazamientos. El valor predeterminado es Unión (el punto de origen de toda la unión), pero también puede elegir Barra, Placa de barra, Placa u otro Plano auxiliar como componente de referencia. Según el sistema de coordenadas del componente de referencia, puede mover el plano auxiliar para que se ajuste a sus necesidades.
Para definir el giro del plano auxiliar, tiene dos posibilidades: Por ángulos o Por vector normal. Para la definición Por ángulos, puede especificar el giro respecto a los ejes locales principales del plano auxiliar. Al utilizar la definición Por vector normal, define las tres componentes del vector normal como proyecciones en los ejes locales principales del plano auxiliar.
