Il existe de nombreux composants pour modifier des barres ou d'autres composants structurels dans l'assemblage. L'un d'eux est le Plan auxiliaire. Il peut être utilisé pour représenter une structure environnante qui n'est pas modélisée à l'aide du modèle actuel ou comme un plan virtuel pouvant être utilisé pour d'autres modifications et pour positionner d'autres composants.
Position
Le seul point d'entrée est utilisé pour positionner le plan auxiliaire dans l'assemblage.

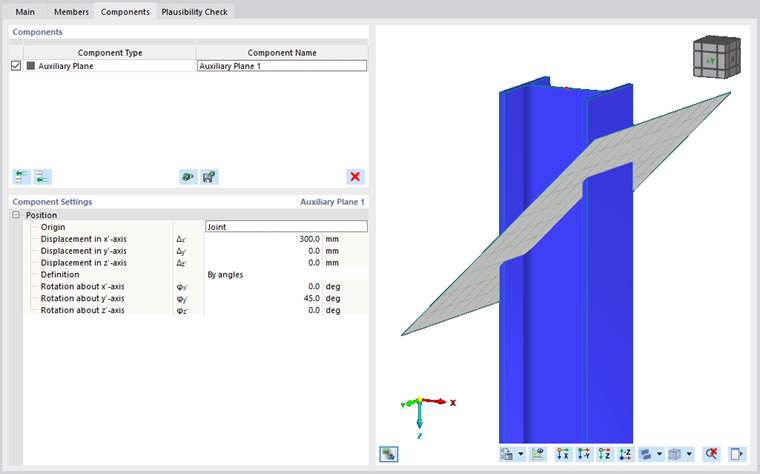

Vous devez d'abord sélectionner le composant d'origine auquel les déplacements seront liés. La valeur par défaut est Assemblage (le point d'origine de l'assemblage entier), mais vous pouvez également choisir Barre, Plaque de barre, Plaque ou un autre Plan auxiliaire comme composant de référence. En fonction du système de coordonnées du composant de référence, vous pouvez déplacer le plan auxiliaire selon vos besoins.
Pour définir la rotation du plan auxiliaire, vous avez deux possibilités : Par angles ou Par vecteur normal. Pour la définition Par angles, vous pouvez spécifier la rotation autour des axes locaux principaux du plan auxiliaire. Lorsque vous utilisez la définition Par vecteur normal, vous définissez les trois composantes du vecteur normal comme des projections dans les axes locaux principaux du plan auxiliaire.
