La pestaña Barras gestiona la configuración detallada de las barras conectadas al nudo que se va a calcular.
Barras

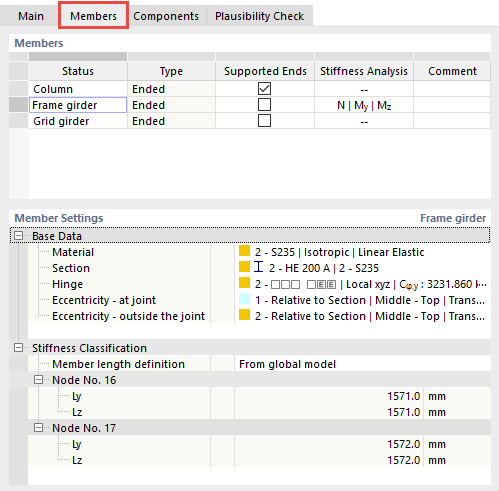

La tabla enumera las barras conectadas al nudo. Como se describe en el capítulo Principal, se trata de agrupaciones ("Tipos") de barras con las mismas propiedades. En la columna Estado , puede encontrar los nombres utilizados en la pestaña "Datos principales". Puede cambiarles el nombre aquí, si es necesario.
En la columna Tipo , puede especificar si la barra en el nudo a calcular es "Terminada" o "Continua".
En la columna Extremos apoyados , puede especificar qué barra en el Modelo de EF de unión de acero sustituta debe tener un apoyo en el extremo de la barra que se encuentra lejos del nudo que se va a calcular. Puede activar apoyos para varias barras, pero al menos una barra debe permanecer sin apoyo debido a la aplicación de la carga: La carga se aplica a las barras que no están apoyadas. El apoyo corresponde a una coacción fija; se debe seleccionar de tal manera o en una ubicación que se corresponda lo más posible con el comportamiento del modelo.
La columna Análisis de rigidez se muestra si ha introducido una configuración de análisis de rigidez para el Análisis adicional en la pestaña "Datos principales". Aquí puede especificar para qué barra se va a determinar la rigidez, teniendo en cuenta los componentes de la unión. En la lista, seleccione los esfuerzos internos relevantes para el análisis de rigidez.
Opcionalmente, puede introducir un Comentario sobre el estado respectivo en la última columna. Se compara con la pestaña "Datos principales".
Configuración para barras
La categoría Datos básicos muestra la configuración de la barra seleccionada, como el material y la sección. Si hay articulaciones o excentricidades en la barra seleccionada, estas también se muestran aquí.
Al hacer clic en la celda de la propiedad descrita, puede editarla usando el
.
La categoría Clasificación de rigidez solo está disponible si ha asignado esfuerzos internos del análisis de rigidez a una barra (consulte la imagen Esfuerzos internos para el análisis de rigidez).

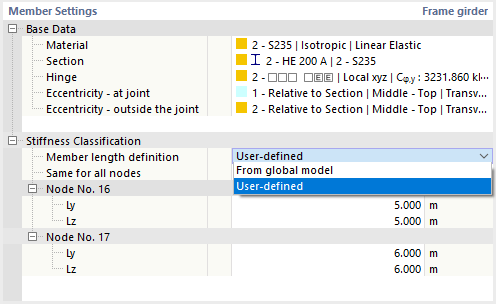

La "Definición de longitud de barra" tiene un efecto en la clasificación de uniones. La longitud de la barra se toma de la geometría del modelo y se preestablece como la longitud del apoyo en la dirección de los ejes y y z de la barra. Si estos valores para Ly y Lz no se corresponden con las condiciones, seleccione "Definido por el usuario" de la lista. Luego, puede asignar individualmente las longitudes a los nudos para calcular. Por ejemplo, esto es necesario si hay una barra dividida entre los pilares: en este caso, especifique la luz entre los pilares. Si los parámetros de los nudos administrados en la unión son idénticos, active la casilla de verificación "'Igual para todos los nudos" y defina las longitudes para todos los nudos.
ventana gráfica

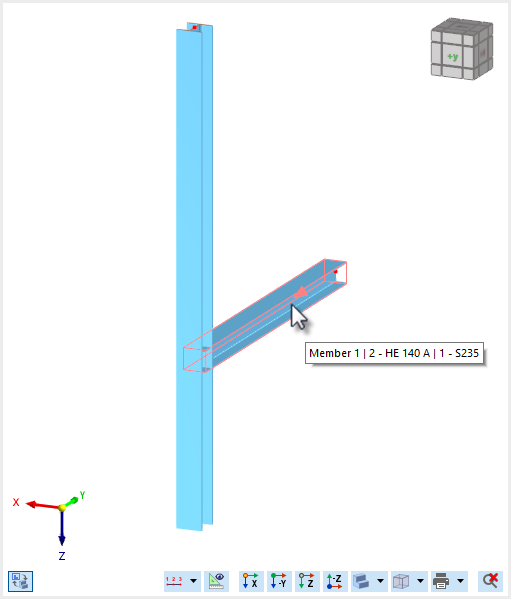

En el gráfico, solo se muestra un nudo de conexión, que es representativo de todos los nudos que se van a calcular mediante la agrupación. Si mueve el ratón sobre una barra, se muestra la información sobre el estado, la sección y el material.
Usar el
a la izquierda debajo del gráfico para cambiar entre la visualización simbolizada de la unión y la vista real.
