Stäbe

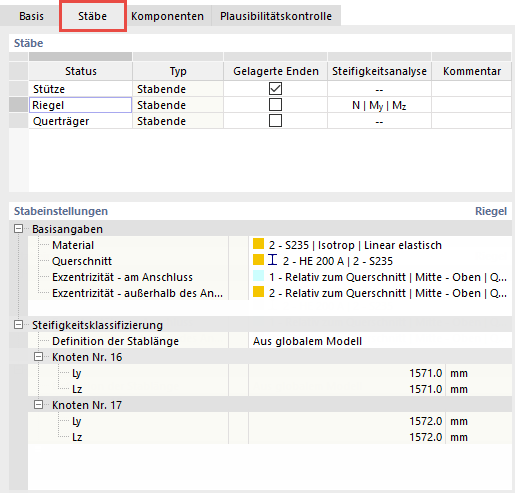

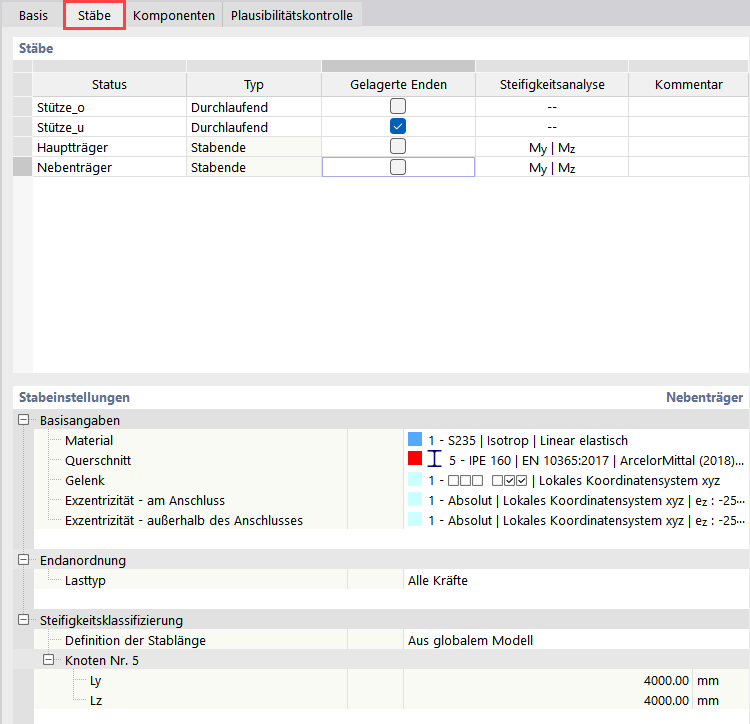

Das Register Stäbe verwaltet die Detaileinstellungen der Stäbe, die am nachzuweisenden Knoten anschließen.

Stäbe

In der Tabelle werden die Stäbe aufgelistet, die am Knoten anschließen. Wie im Kapitel Basis beschrieben, handelt es sich hier um Gruppierungen ("Typen") von Stäben mit identischen Eigenschaften. In der Spalte Status finden sich die im Register 'Basis' verwendeten Bezeichnungen. Sie können sie hier gegebenenfalls umbenennen.

In der Spalte Typ können Sie festlegen, ob am zu bemessenden Knoten ein 'Stabende' vorliegt oder ob der Stab dort 'Durchlaufend' ist.

In der Spalte Gelagerte Enden ist festzulegen, welcher Stab im Ersatz-Stahlanschluss-FE-Modell ein Lager am Stabende erhalten soll, das abseits des nachzuweisenden Knoten liegt. Sie können Lagerungen für mehrere Stäbe aktivieren, jedoch muss wegen der Lastaufbringung mindestens ein Stab ungelagert bleiben: Die Belastung wird an Stäben aufgebracht, die nicht gelagert sind. Das Lager entspricht einer festen Einspannung; es sollte so bzw. an einer Stelle gewählt werden, dass das Modellverhalten möglichst gut abgebildet wird.

Die Spalte Steifigkeitsanalyse wird angezeigt, wenn Sie im Register 'Basis' eine Steifigkeitsanalyse-Konfiguration für die Zusätzliche Analyse angegeben haben. Sie können hier festlegen, für welchen Stab die Steifigkeit unter Berücksichtigung der Anschlusskomponenten ermittelt werden soll. Wählen Sie in der Liste die Schnittgrößen aus, die für die Steifigkeitsanalyse relevant sind.

Optional können Sie in der letzten Spalte einen Kommentar zum jeweiligen Status eintragen. Er wird mit dem Register 'Basis' abgeglichen.

Stabeinstellungen

In der Kategorie Basisangaben werden die verwendeten Einstellungen des selektierten Stabes wie Material und Querschnitt angezeigt. Sofern Gelenke oder Exzentrizitäten am selektiertem Stab vorhanden sind, werden auch diese angegeben.

Wenn Sie in die Zelle der beschriebenen Eigenschaft klicken, können Sie diese über die Schaltfläche bearbeiten.

Die Kategorie Steifigkeitsklassifizierung ist nur verfügbar, wenn Sie einem Stab Schnittgrößen für die Steifigkeitsanalyse zugewiesen haben (siehe Bild Schnittgrößen für Steifigkeitsanalyse).

Die 'Definition der Stablänge' wirkt sich auf die Klassifizierung des Anschlusses aus. Die Stablänge wird aus der Modellgeometrie übernommen und jeweils als Stützlänge in Richtung der y- und z-Achse des Stabes voreingestellt. Falls diese Werte für Ly und Lz nicht den Gegebenheiten entsprechen, wählen Sie in der Liste die Option 'Benutzerdefiniert' aus. Sie können dann die Längen den nachzuweisenden Knoten einzeln zuweisen. Dies ist beispielsweise erforderlich, wenn ein Stab zwischen den Stützen geteilt ist: Geben Sie in diesem Fall die Spannweite zwischen den Stützen an. Bei identischen Parametern für die im Anschluss verwalteten Knoten aktivieren Sie das Kontrollfeld 'Für alle Knoten gleich' und legen die Längen knotenübergreifend fest.

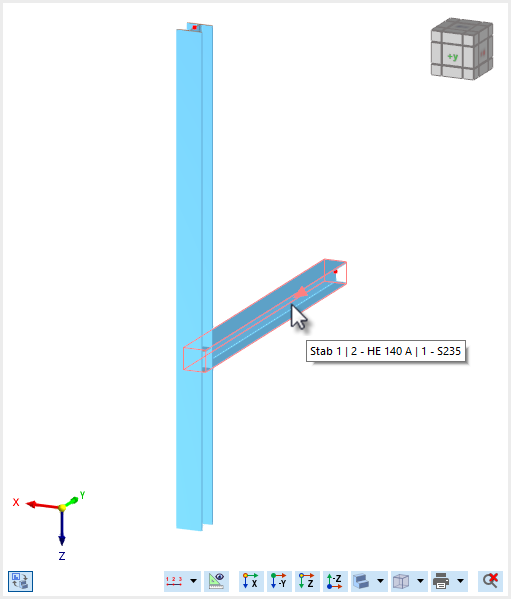

Grafikfenster

In der Grafik wird nur noch ein Anschlussknoten dargestellt, der über die Gruppierung stellvertretend für alle zu bemessenden Knoten gilt. Wenn Sie die Maus über einen Stab bewegen, werden Informationen zu Status, Querschnitt und Material angezeigt.
