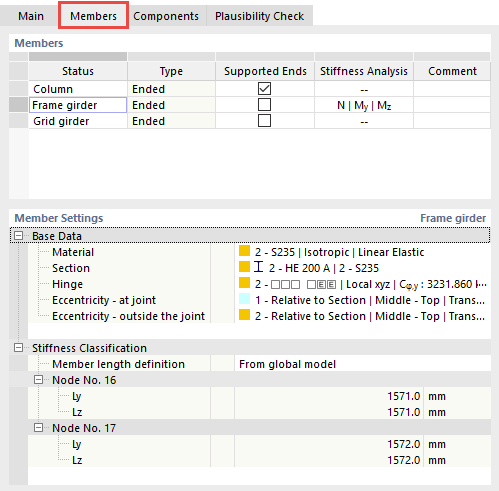

Zakładka Pręty umożliwia zarządzanie szczegółowymi ustawieniami prętów połączonych z węzłem, który ma zostać obliczony.
Pręty
W tabeli wyszczególnione są pręty połączone z węzłem. Jak opisano w rozdziale Main, są to grupy („Typy”) prętów o takich samych właściwościach. W kolumnie Status znajdują się nazwy używane w zakładce „Główne”. W razie potrzeby można tu zmienić ich nazwy.
W kolumnie Typ można określić, czy wymiarowany pręt jest w węźle "Zakończony" czy "Ciągły".
W kolumnie Podparte końce można określić, który pręt w modelu ES połączenia stalowego zastępczego [[002959 powinien mieć podporę na końcu pręta oddalonym od obliczanego węzła. Można aktywować podpory dla kilku prętów, ale co najmniej jeden pręt musi pozostać niepodparty ze względu na przyłożenie obciążenia: Obciążenie jest przykładane do prętów, które nie są podparte. Podpora odpowiada utwierdzeniu stałemu; należy go wybrać w taki sposób lub w takim miejscu, aby jak najbardziej odpowiadało zachowaniu modelu.
Kolumna Analiza sztywności jest wyświetlana, jeżeli dla w zakładce "Główne". W tym miejscu można określić, dla którego pręta ma zostać zdefiniowana sztywność, z uwzględnieniem składowych połączenia. Z listy należy wybrać siły wewnętrzne istotne dla analizy sztywności.
Opcjonalnie w ostatniej kolumnie można wprowadzić Komentarz do danego statusu. Jest ona porównywana z zakładką „Główne”.
Ustawienia prętów
W kategorii Dane podstawowe wyświetlane są ustawienia wybranego pręta, takie jak materiał i przekrój. Jeżeli na wybranym pręcie znajdują się przeguby lub mimośrody, również one są wyświetlane.
Klikając komórkę opisywanej właściwości, można ją edytować za pomocą przycisku
edytować.
Kategoria Klasyfikacja sztywności jest dostępna tylko w przypadku, gdy do pręta zostały przypisane siły wewnętrzne analizy sztywności (patrz ilustracja Siły wewnętrzne do analizy sztywności).
Opcja "Definicja długości pręta" ma wpływ na klasyfikację połączenia. Długość pręta jest pobierana z geometrii modelu i domyślnie ustawiona jako długość podpory w kierunku osi y i z pręta's. Jeżeli te wartości dla Ly i Lz nie spełniają warunków, należy wybrać z listy opcję "Zdefiniowane przez użytkownika". Następnie można indywidualnie przydzielić do węzłów długości do zwymiarowania. Jest to konieczne na przykład w przypadku, gdy między słupami istnieje pręt podzielony: w tym przypadku należy określić rozstaw słupów. Jeżeli parametry węzłów zarządzanych w połączeniu są identyczne, należy aktywować pole wyboru "'Takie same dla wszystkich węzłów" i zdefiniować długości dla wszystkich węzłów.

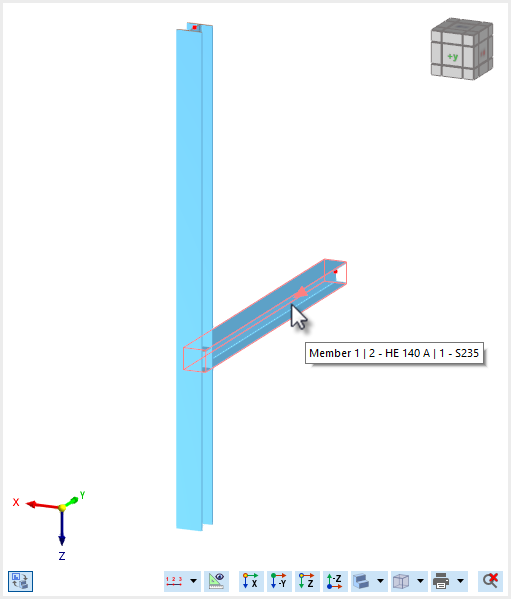

okno graficzne
Na rysunku przedstawiony jest tylko jeden węzeł połączenia, który jest reprezentatywny dla wszystkich węzłów, które mają zostać zwymiarowane za pośrednictwem grupy. Po najechaniu kursorem myszy na pręt wyświetlane są informacje o jego statusie, przekroju i materiale.
