杆件

杆件选项卡管理连接到要设计的节点的杆件的详细设置。

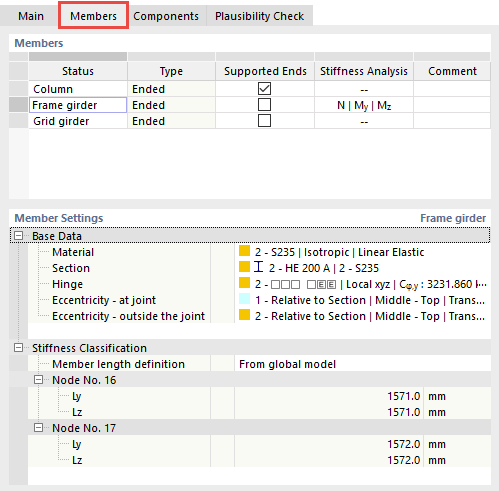

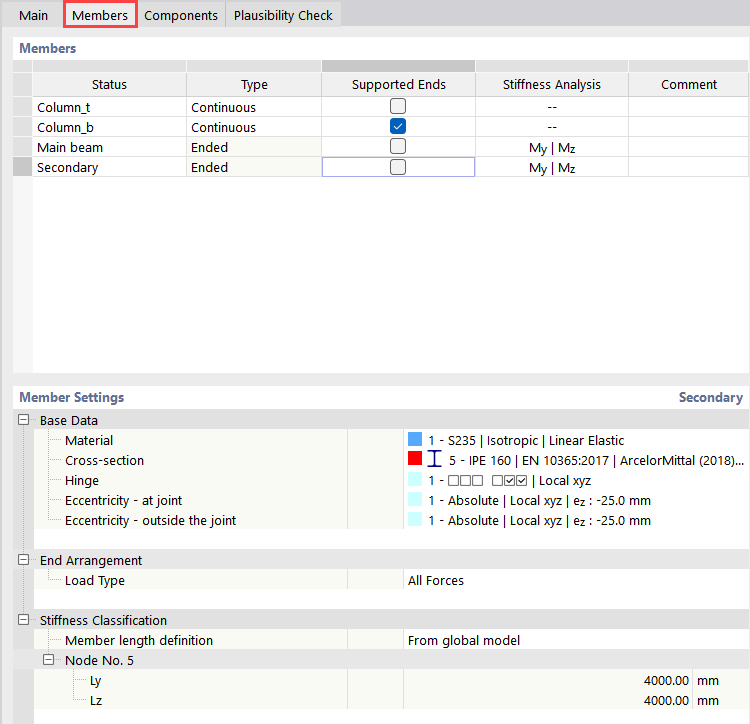

选项卡 杆件

杆件

在表格中列出了连接到该节点的杆件。如章节 基础 中所述，这里指的是具有相同属性的杆件组合（“类型”）。在状态列中，可以找到在'基础'选项卡中使用的名称。您可以在此处根据需要重命名它们。

在类型列中，您可以指定要设计的节点处是存在“杆端”还是该杆件“连续通过”该节点。

末端钢筋或连续钢筋

在被支承端列中，必须指定哪个杆件在 钢节点等效有限元模型 中，应在远离要设计节点的杆端处获得支座。您可以激活多个杆件的支座，但由于荷载施加的原因，必须至少有一个杆件保持未被支承：荷载将施加在未被支承的杆件上。关于各自杆端的支座和荷载施加的详细设置，可以在 杆件设置 中进行。

如果您在'基础'选项卡中为 附加分析 指定了刚度分析配置，则会显示刚度分析列。您可以在此处指定要考虑节点组件对哪个杆件进行刚度分析。在列表中选择与刚度分析相关的内力。

刚度分析的内力

您可以选择在最后一列中为相应的备注填写内容。它将与'基础'选项卡进行比对。

杆件设置

在基本数据类别中，显示所选杆件的已使用设置，例如材料和截面。如果所选杆件上存在铰或偏心距，这些信息也会被显示。

基本数据杆件设置

当您点击所描述属性的单元格时，可以通过按钮 编辑它。

端部布置类别管理等效模型的边界条件的详细信息。对于被支承端，支座类型被定义为固定或铰接。 固定支座时，所有自由度都被约束（默认设置）；铰接支座时，仅约束位移和轴向旋转。 对于自由杆端，相应指定荷载类型。 默认情况下，主模型中的所有杆件内力也施加在等效模型中（“所有力”）。 但您也可以只考虑施加某些内力分量。

刚度分类类别仅当您为杆件分配了用于刚度分析的内力时才可用（参见图 用于刚度分析的内力）。

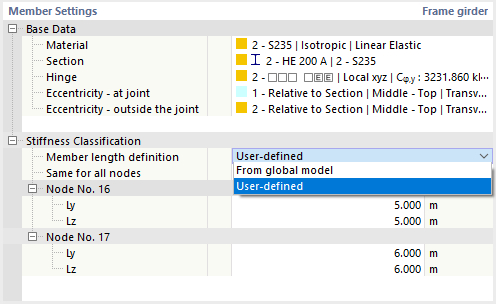

刚度分类的杆件设置

'杆件长度的定义'影响节点的分类。杆件长度取自模型几何形状，并分别预设为沿杆件 y 轴和 z 轴方向的有效长度。 如果 Ly 和 Lz 的这些值与实际情况不符，请在列表中选择“用户定义”选项。然后，您可以将长度分别分配给待设计的节点。例如，当杆件在柱之间被分割时，这是必需的：在这种情况下，请输入柱之间的跨度。如果对于节点中管理的所有节点的参数是相同的，请激活'对所有节点相同'复选框，并统一设置长度。

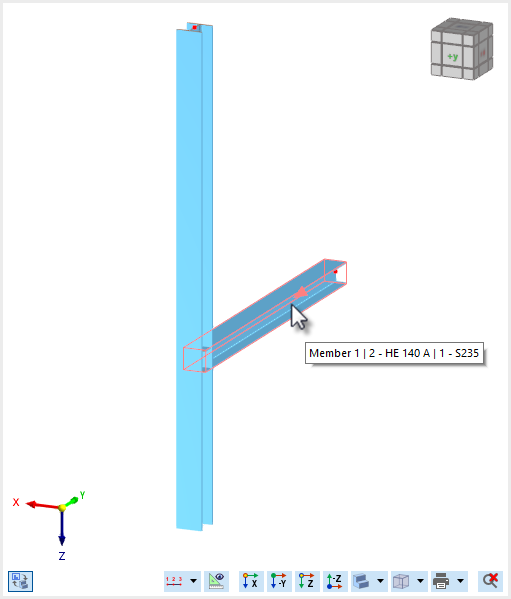

图形窗口

图形中现在只显示一个节点，它代表性地适用于通过该分组要设计的所有节点。当您将鼠标移到杆件上时，会显示状态、截面和材料信息。

图形窗口
