As secções podem ser aplicadas às superfícies do modelo. Estas permitem-lhe apresentar partes das malhas de resultados e obter resultados locais, por exemplo, a força de arrasto a atuar na secção. Estes resultados podem ser examinados para qualquer parte do modelo, isto é, para qualquer subconjunto dos triângulos do modelo.

Através das secções, também é possível controlar que partes da topologia são exibidas. As partes podem ser mostradas em detalhe ou ocultadas, de forma semelhante às opções "Visibilidade" disponíveis no RFEM 6/RSTAB 9.

As secções são geridas num separador individual do navegador. Por defeito, são criadas automaticamente secções para as zonas, cada uma representando um material ou uma parte (ver Capítulo Zonas).

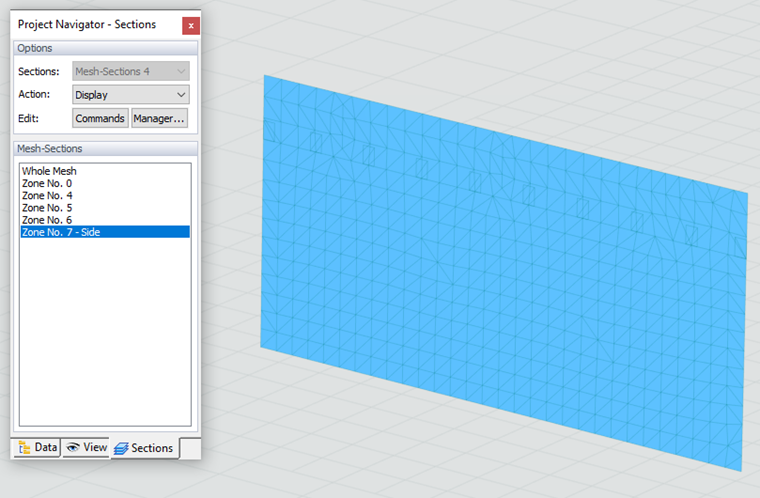

Seções com zonas para controlar a visibilidade

Para também utilizar as zonas para os resultados, é necessário criar secções de malha. Clique no botão . No menu, selecione a opção "Gerar cortes de malha". A caixa de diálogo "Opções de secção" é apresentada. Clique no botão e depois fechar a caixa de diálogo.

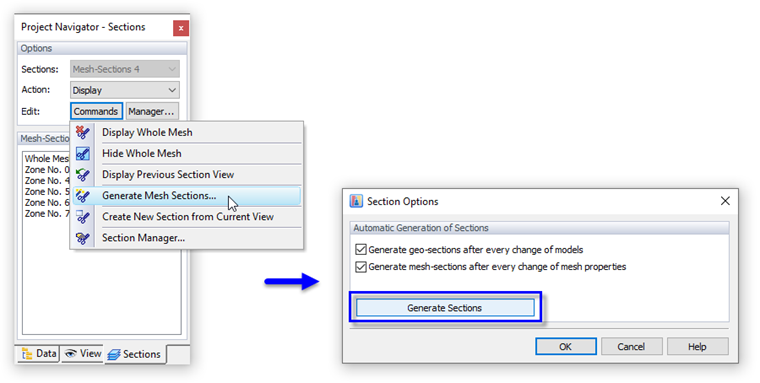

Gerar secções a partir de zonas

Agora, pode selecionar uma zona na lista "Secções de malha" e examinar os resultados da quantidade de superfície.

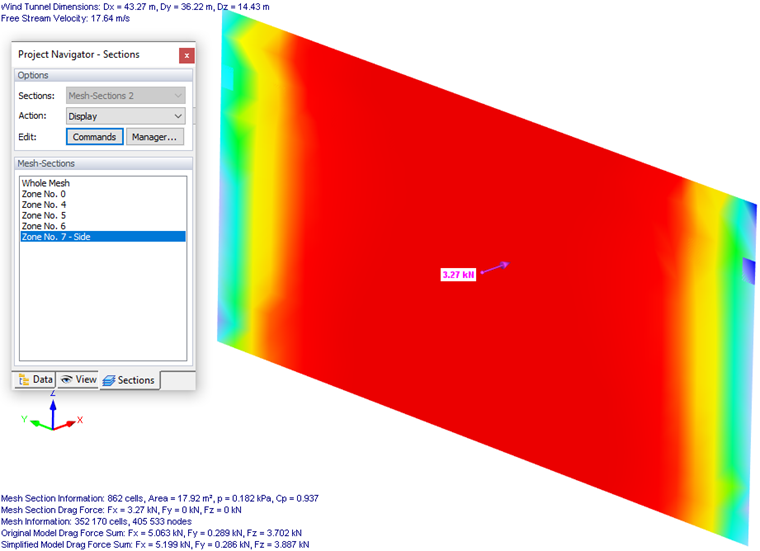

Pressão de superfície da secção de malha da parede

Para cada zona no "Secção de malha" existem "Opções de visualização" no menu "Editar varão".

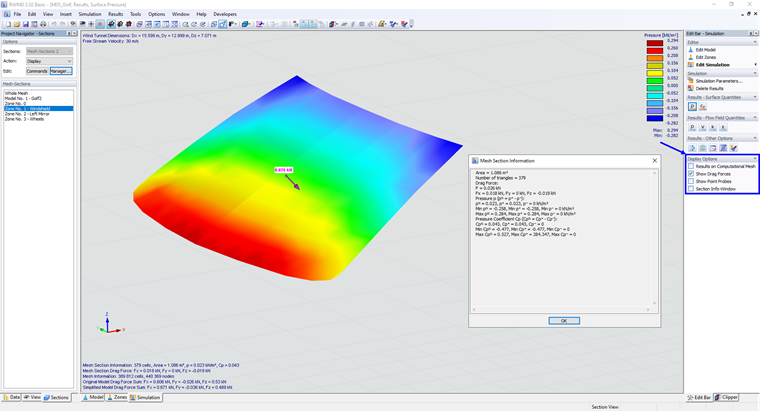

Zona, Opções de Exibição

Aqui pode facilmente visualizar a "Força de arrasto" ou a "Informação de secção de malha" para a zona, ver a imagem Opções de visualização.

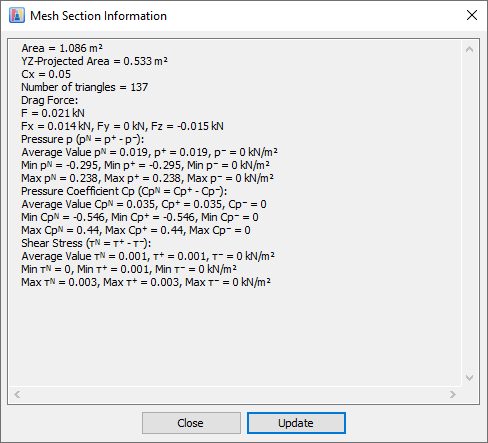

Informações sobre Seção de Malha

A janela Mesh Section Information contém informações básicas sobre a zona, o tamanho da área e o número de triângulos na área. De seguida, vêm os resultados das quantidades da "Força de arrasto", a força resultante (F) e os seus componentes (Fx, Fy, Fz).

Em seguida, existem valores nos triângulos da malha da superfície. A secção da malha é dividida em triângulos, cada triângulo tem valores "à frente" e "atrás" que podem ser diferentes.

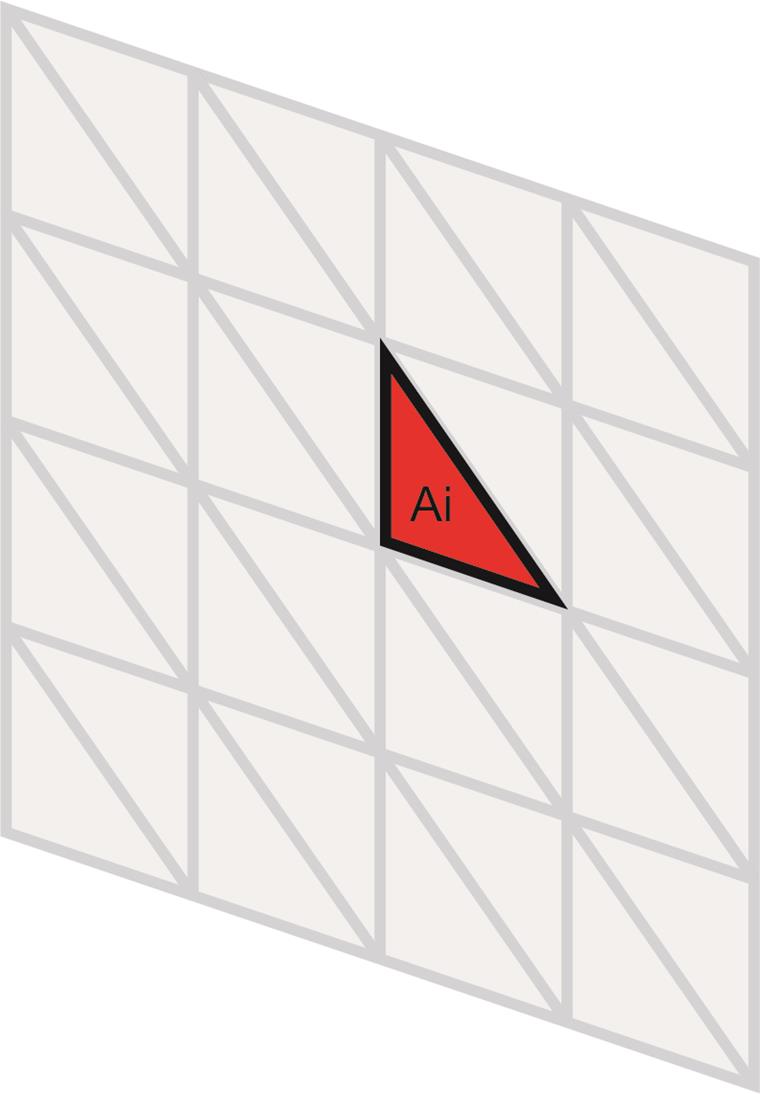

Parte da malha de superfícies do modelo, conjunto de triângulos

O valor "netto" da quantidade (p^N ) é calculado como a média ponderada dos valores (p^N ) calculados para cada triângulo pertencente à zona, calculado a partir do valor (p⁺ ) no lado da frente e o valor (p^- ) na parte de trás dos triângulos. O valor médio calculado sobre todos os triângulos da secção da malha é dado pela fórmula:

Além disso, são apresentados os coeficientes_CpN, a tensão de corte^TN e os valores máximos e mínimos dessas quantidades (tais como Max^pN, Min^pN, Max^TN, Min^TN etc.⁾. Os valores máximos/mínimos são os máximos/mínimos das variáveis na frente/atrás de cada triângulo pertencente à zona, por exemplo, Max C_p⁺ é o valor máximo de Cp no lado da frente de cada triângulo pertencente à zona.

Parede com e sem espessura

Secções geográficas

Cada modelo – primário ou secundário – representa uma secção geográfica. Estas estão disponíveis quando seleciona o separador "Modelo" na janela de trabalho. Utilize o módulo de para criar secções e trabalhar com elas.

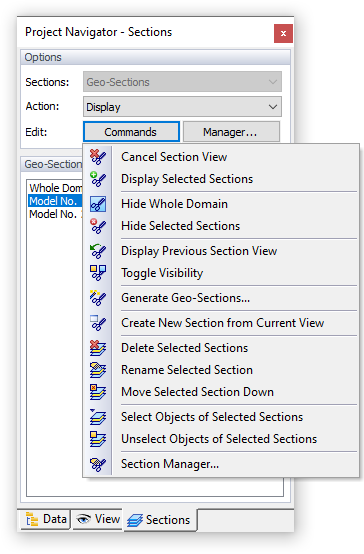

Comandos de funções para secções geográficas

Secções de malha

As secções de malha representam todas as zonas que foram criadas automaticamente ou definidas manualmente (ver Capítulo Zonas). Estas estão disponíveis quando seleciona o separador "Zonas" na janela de trabalho. Para alterar ou eliminar secções, utilize o comando .

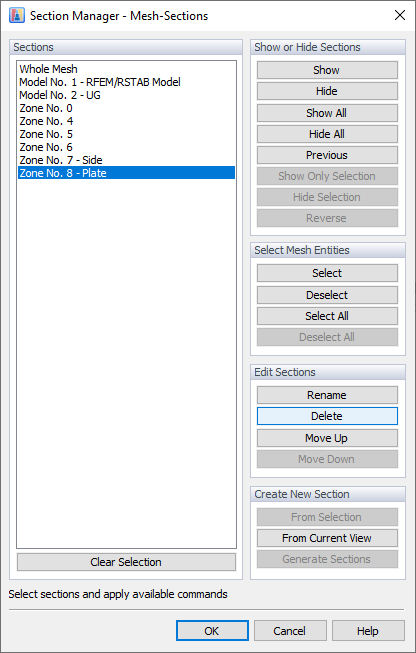

Administrador de secções - Secções da malha
