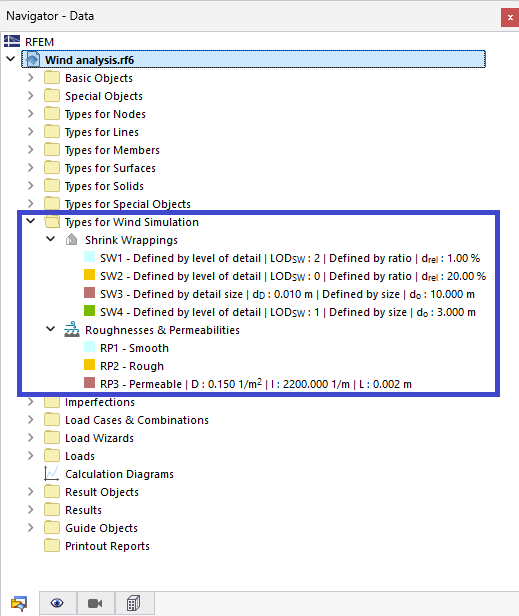

Die Eigenschaften des Modells für die Windsimulation werden über zwei „Typen für Windsimulation“ gesteuert: „Shrink Wrapping“ und „Rauigkeiten und Permeabilitäten“.

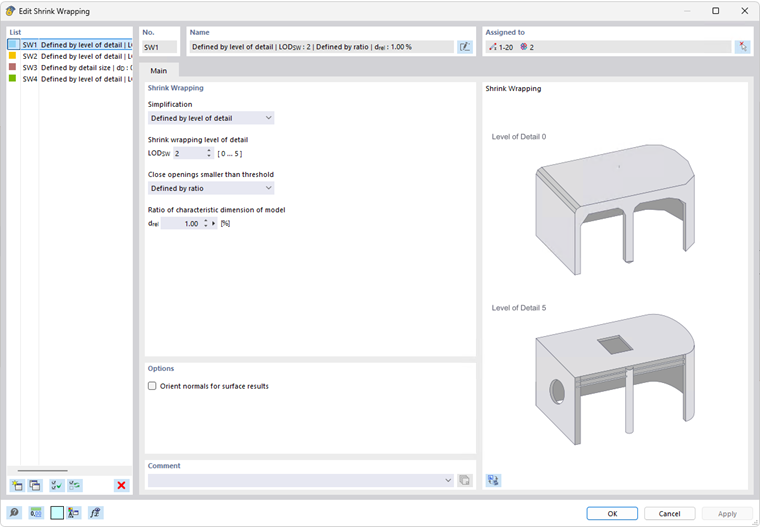

Shrink Wrapping
Die Shrink-Wrapping-Methode ist ein spezieller Algorithmus, der die korrekte Topologie für topologisch inkorrekte Modelle erzeugt, indem das Modell mithilfe eines Doppelnetzes aus Dreiecken „eingehüllt“ wird (d. h. topologisch korrekt; für Details siehe Kapitel Computational Mesh and Model Simplification). Dabei werden nicht-mannigfaltige Kanten oder sich schneidende Dreiecke umhüllt sowie zu kleine Details eingehaust und Öffnungen geschlossen.
Der Detaillierungsgrad des Shrink Wrapping definiert die Genauigkeit auf einer Skala von 0 (grob) bis 5 (fein). Alternativ kann die Shrink-Wrapping-Vereinfachung absolut über die Detailgröße definiert werden. Beachten Sie jedoch, dass auch die Detailgröße in Abständen in Abhängigkeit von der Modellgröße berücksichtigt wird.
Shrink Wrapping ermöglicht es außerdem, Öffnungen oder Löcher definierter Abmessungen zu „umhüllen“ (d. h. zu schließen). Die Abmessungen können entweder relativ über einen Prozentsatz der charakteristischen Modellabmessung oder absolut über die Größe definiert werden.
Die Option „Orient normals for surface results“ hilft dem Benutzer, die Elementorientierung auf Flächen zu vereinheitlichen, damit die Ergebnisse korrekt angezeigt werden. Modelle aus RFEM sind in der Regel vereinheitlicht, daher empfehlen wir, diese Option deaktiviert zu lassen (weitere Informationen siehe Kapitel Modell bearbeiten - Allgemein )

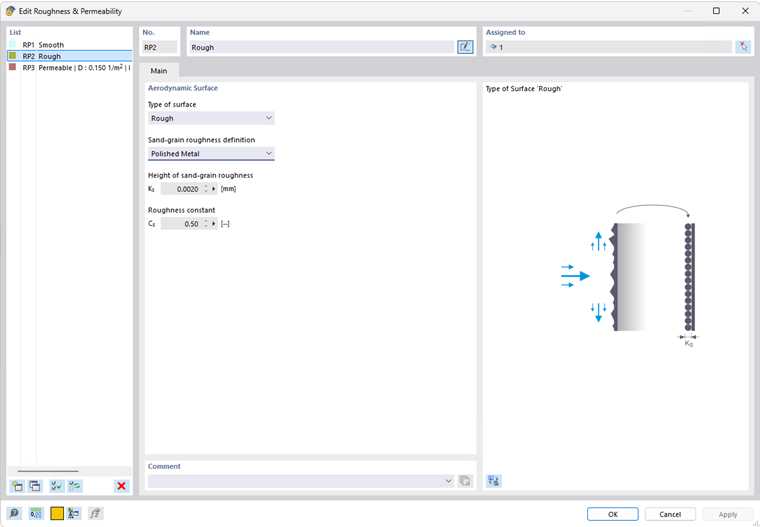

Rauigkeiten und Permeabilitäten
Dieser Typ für die Windsimulation steuert die Eigenschaften der Modelloberfläche in der CFD-Windberechnung. Sie kann glatt, rau oder permeabel sein. Standardmäßig sind alle Oberflächen glatt.
Für raue Oberflächen wird das Modell der äquivalenten Sandkornrauheit verwendet. Die Parameter können manuell über eine Sandkornhöhe K_s und eine Rauheitskonstante C_s definiert oder über voreingestellte Werte für einige Materialien ausgewählt werden. Weitere Informationen finden Sie unter CFD Direct explanation oder implementation in OpenFOAM.
Ein permeabler Oberflächentyp kann nur RFEM-Flächen mit nicht berücksichtigter Dicke zugewiesen werden. Für andere RFEM-Objekte ist die physikalische Interpretation des verwendeten Permeabilitätsmodells nicht gültig. Die Permeabilität wird durch den Darcy-Koeffizienten D, den Trägheitskoeffizienten I und die Länge des porösen Mediums in Strömungsrichtung l definiert. Weitere Details siehe Kapitel Permeability und KB 1792 How to Use Permeable Surfaces Feature in RWIND Pro.
