Estes gráficos apresentam o desenvolvimento temporal das grandezas (pressão, velocidade e coeficienteCp ) nos pontos da amostra dada. As amostras estão divididas em três grupos de acordo com o tipo de malha na qual os seus pontos se encontram: uma malha de "Campo de fluxo", uma malha de "Modelo original" e uma malha de "Modelo simplificado" para mais informações sobre as amostras, consulte o Capítulo Provas.
As exceções são as "sondagens de ponto" no "modelo original", cujas curvas são sempre representadas graficamente a partir de dados de fluxo transitório para todo o domínio. Isso deve-se a razões técnicas, associadas à extrapolação da pressão do modelo original. As curvas no modelo original têm outra particularidade, nomeadamente o caso em que o modelo original consiste numa placa plana que tem dois valores de resultados diferentes num ponto (por exemplo, pressão diferente na parte frontal e posterior da placa). Em tais casos, são representadas duas curvas diferentes no gráfico, assinaladas com um sufixo especial: "frente" e "atrás", ver Mesh Section nas secções do capítulo.

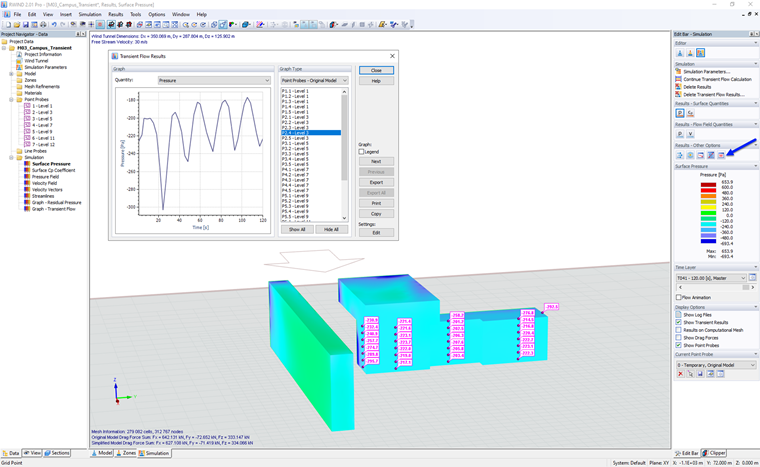

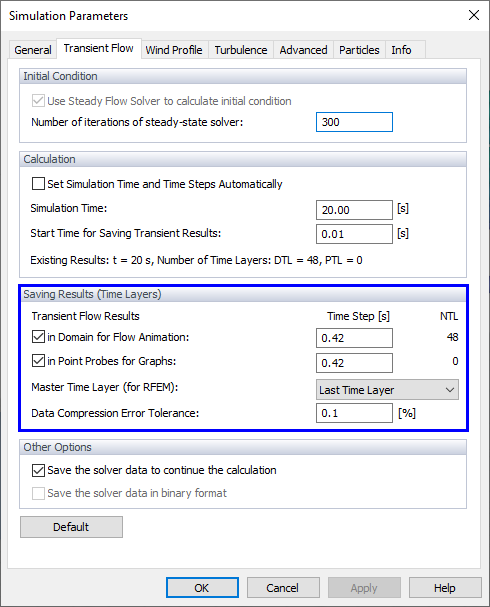

Em resumo, antes de iniciar o cálculo, é necessário definir as amostras de ponto no local de interesse e ativar a gravação de dados para gráficos na área Parâmetros de simulação, após o cálculo transitório podem ser apresentadas as curvas para a amostra de ponto selecionada na camada de tempo dada, como pode ver na tabela imagem abaixo.

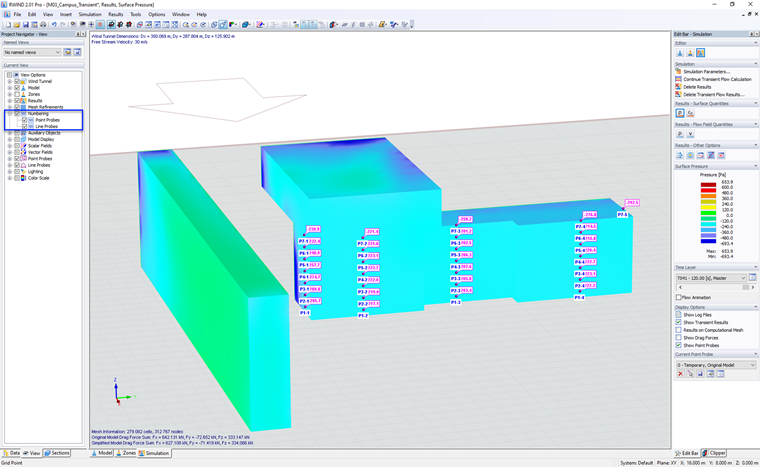

Os nomes das curvas no gráfico correspondem à numeração dos pontos de amostra, que podem ser apresentados nos gráficos de acordo com imagem abaixo.
