Iniciar cálculo
No programa RWIND 3, pode iniciar o cálculo com as seguintes opções:
- Selecione Iniciar Cálculo no menu "Simulação".
- Selecione Calcular Resultados na Barra de Edição.

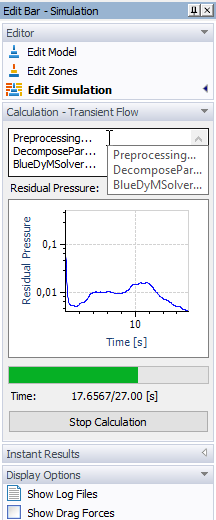

O utilizador pode acompanhar a progressão da geração de malha e do cálculo no painel.
A simulação determina iterativamente a "Pressão Residual" até que o critério de convergência seja satisfeito ou o número máximo de iterações seja alcançado. Esses limites são controlados pelas configurações de "Parâmetros de Simulação" (ver o Capítulo Fluxo estável).
No RWIND 3 Pro, a simulação do cálculo transitório executa o cálculo em camadas de tempo até ao tempo final, de acordo com os parâmetros de cálculo; ver o Capítulo Fluxo transitório.
Interromper o cálculo
O utilizador pode interromper a simulação a qualquer momento clicando no botão
, por exemplo, para obter os resultados em uma pressão residual específica ou quando não houver convergência. Os resultados são então criados para a iteração atual (ou seja, a próxima iteração após a interrupção), e estarão disponíveis para avaliação.

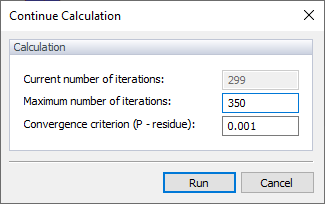

Para prosseguir com o cálculo, clique em "Continuar cálculo do fluxo estável" no painel. Esta função também está disponível quando a simulação é realizada normalmente. Na caixa de diálogo Continuar Cálculo, pode então especificar o novo limite de iterações e/ou critério de convergência.
Isso significa que pode interromper o cálculo a qualquer momento, verificar os resultados intermediários e continuar a simulação se desejar. O utilizador também pode aumentar o número de iterações máximas se o cálculo foi concluído sem ter alcançado a pressão residual estabelecida. Note que a função "Continuar Cálculo" não está disponível após o encerramento do projeto.
Se a função
não terminar o cálculo dentro de 30 segundos, o texto do botão será alterado para
. O utilizador pode então usar este botão para abortar a simulação. A função "Cancelar Cálculo" também está disponível no menu de Simulação. Termina imediatamente todos os processos de cálculo em execução e apaga os arquivos temporários. Nenhum resultado ficará então disponível.

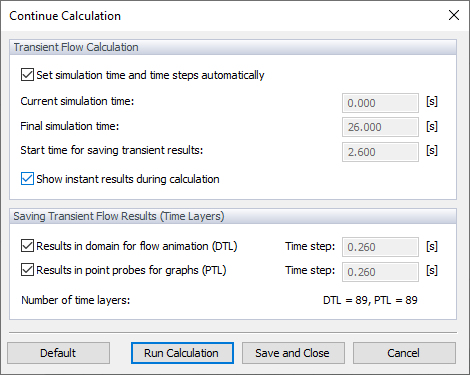

Na versão RWIND 3Pro, há uma caixa de diálogo Continuar Cálculo Transitório. Na seção "Cálculo de fluxo transitório", é possível definir o tempo alvo de simulação como "Tempo final de simulação" e o tempo de início para guardar os resultados.
A próxima parte contém as configurações para guardar os resultados transitórios (camadas de tempo). Aqui, é possível definir o armazenamento dos resultados para animação de fluxo e para amostras de ponto; em ambos os casos, é definido o passo de tempo em que os resultados devem ser guardados.
Mostrar ficheiros de registo

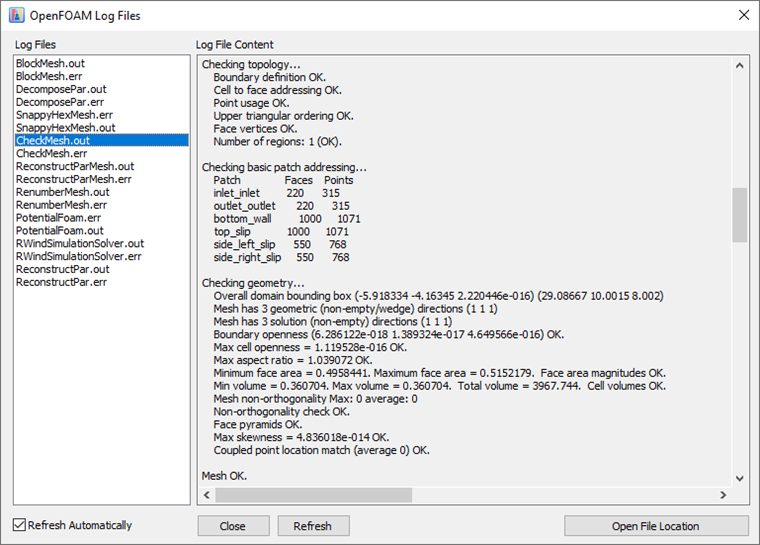

Todos os passos de cálculo são registrados num ficheiro de log. Para abrir este arquivo, clique na opção "Mostrar ficheiros de registo", que está disponível nas Opções de Exibição do painel ou no menu "Simulação". Aparece a caixa de diálogo Ficheiros de registo onde pode verificar os detalhes de cada passo de cálculo. Se o cálculo estiver em execução, o conteúdo da caixa de diálogo e os arquivos de log são atualizados continuamente.
Pressionar o botão
abre o "Abrir posição do ficheiro". É apresentado o diretório de trabalho onde os ficheiros de registo estão localizados.
Notas
O tempo de cálculo depende amplamente da "Densidade de Malha" global (ver o Capítulo Parâmetros de Simulação) e do "Nível de Detalhe" definido para o modelo simplificado (ver o Capítulo Editar Modelo).

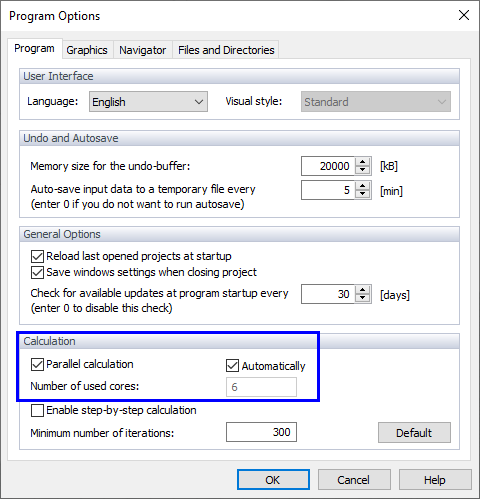

Para um cálculo eficaz e rápido, o RWIND aplica uma abordagem paralela, utilizando os núcleos do seu computador de forma otimizada. O utilizador pode verificar as configurações de cálculo na caixa de diálogo "Opções do Programa", acessível através do menu "Opções".
Interrupção e continuação do cálculo
Os cálculos de fluxo estável e fluxo transitório em progresso podem ser interrompidos, os resultados atuais podem ser visualizados, e de seguida o cálculo pode ser retomado. Os resultados do cálculo de fluxo estável podem ser utilizados para a continuação quer dos cálculos de fluxo estável quer de fluxo transitório.
Cálculo passo a passo
Para utilizadores mais experientes, que estão acostumados a trabalhar diretamente com o OpenFOAM, há uma opção nas "Opções do Programa" - "Programa" para executar o cálculo passo a passo. Este modo para o cálculo após cada ação do processo de cálculo (paralelização, meshing, solver). Após parar, o utilizador pode verificar os ficheiros de registo e eventualmente editar os arquivos OpenFOAM no diretório de trabalho do RWIND. Isso permite controlar o OpenFOAM com uma ampla variedade de recursos não disponíveis no RWIND. O RWIND pode então ser utilizado apenas como pré e pós-processador. Para continuar o cálculo, clique em "Calcular o próximo passo" na Barra de Edição - Simulação.
Por favor, esteja ciente de que para análises OpenFOAM "fora" do RWIND, o apoio ao cliente do RWIND não está disponível.
