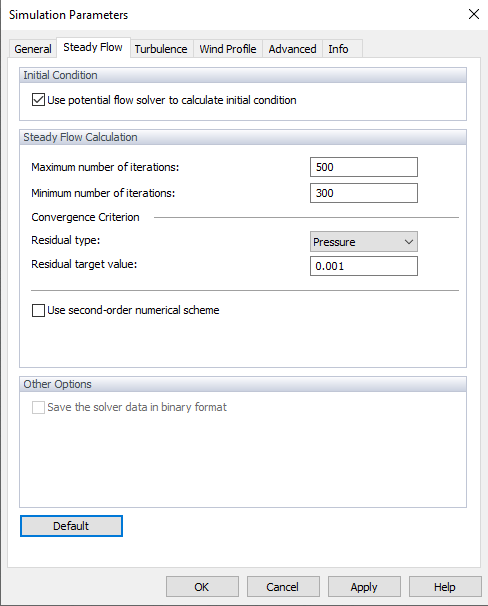

O cálculo de fluxo regular pode ser selecionado no separador "Geral" da caixa de diálogo "Parâmetros de Simulação" (veja a imagem Parâmetros de Simulação ).
Condições iniciais
Ao ativar a opção "Utilizar solucionador de fluxo potencial para calcular a condição inicial", uma versão linearizada das equações de Navier-Stokes não viscosas é usada para gerar as condições iniciais.
Cálculo de fluxo regular
O utilizador pode definir o "Número máximo de iterações". Por defeito, o limite é de 500 iterações. Se a cálculo converge em menos iterações, ele é interrompido. Também pode definir o "Número mínimo de iterações", que se encontra definido para 300 iterações por defeito (ver a imagem Opções do Programa ), independentemente de o critério de convergência (veja abaixo) já ter sido alcançado. O número máximo é útil para evitar loops infinitos.

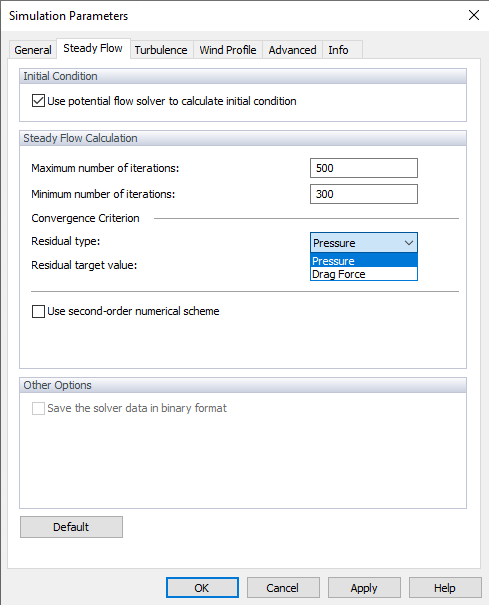

O "Critério de convergência" representa o limite para o qual o cálculo é interrompido. Existem dois critérios de convergência disponíveis; pode seguir o critério de pressão ou o critério de força de arrasto. Selecione uma das opções no Tipo residual e defina o valor.

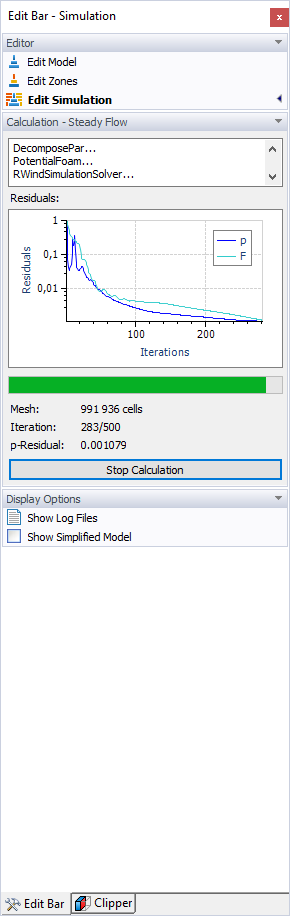

Assim que a quantidade residual for inferior ao valor definido, o cálculo é terminado. O diagrama de iterações e quantidade residual (p-Residual para pressão) é mostrado durante o cálculo. Ele também está disponível nos resultados da simulação (veja o Capítulo Resíduos).
A caixa de seleção "Utilizar esquema numérico de segunda ordem" controla qual o esquema numérico que é utilizado para os termos de divergência (fluxos). Esta opção não se encontra ativada por defeito, então o cálculo é realizado de acordo o esquema de primeira ordem. Se a caixa de seleção for selecionada, a solução é realizada de acordo com o esquema de segunda ordem.
Outras Opções
O solucionador de estado regular do RWIND 3 não captura totalmente os efeitos "oscilantes" conforme descrito em FAQ 4731. Para resolver numericamente as equações diferenciais parciais, todos os termos diferenciais (derivadas de espaço e tempo) precisam ser discretizados. O utilizador pode encontrar mais informações sobre solucionadores na documentação Algoritmos e Solucionadores. Há uma vasta lista de discretizações ("esquemas"), com cada esquema tendo um comportamento numérico particular em relação à precisão, estabilidade e convergência. Para mais informações sobre a convergência, ver CFD Direct.
