A malha de volume finito (FVM) depende de vários parâmetros e consiste em várias regiões.
A região FVM mais próxima do modelo é adaptada ao tamanho da malha de superfície do modelo. A região intermediária ao redor do modelo é formada pelo que é conhecido como refinamentos de malha padrão. A região mais distante do modelo possui a malha mais grossa. O tamanho das células FVM alterna das células mais finas, adjacentes à superfície do modelo, para as células mais macroscópicas no contorno do túnel, longe do modelo.
O tamanho das células FVM próximas à parede do modelo depende do parâmetro de nível de detalhe (ver o Capítulo Geral) e também pode depender das camadas limite definidas do modelo (veja o Capítulo Geral).
A região intermediária da FVM é criada por refinamentos de malha padrão, blocos de volume que refinam a malha de forma adaptativa. Estes são gerados automaticamente por um algoritmo considerando o tamanho das células mais finas a FVM (mais próximas à superfície do modelo) e as células mais grossas, longe do modelo na fronteira do túnel. Esses blocos 3D criam uma transição suave entre as células menores e as mais grossas ns FVM.
A região mais distante e grossa da FVM é controlada pelo parâmetro de Densidade de Malha nas configurações de parâmetros de simulação.

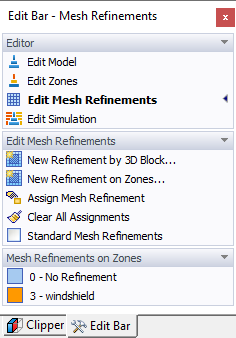

No RWIND 3, os "Refinamentos de Malha" são editáveis na seção "Editor", onde você pode criar, editar e atribuir refinamentos de malha. É possível criar/editar refinamentos de malha volumétricos locais ao redor do modelo, assim como atribuir refinamentos de malha a zonas. As opções estão disponíveis em "Barra de Edição - Refinamentos de Malha".

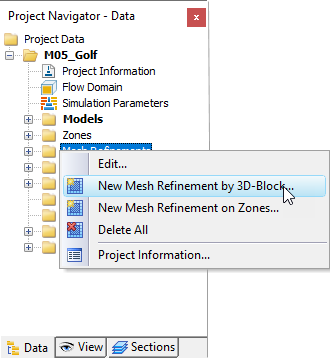

Outra opção é criar um refinamento de malha usando o menu "Inserir" ou o menu de atalho "Refinamentos de Malha" no Navegador de Dados.
Refinamento por blocos 3D

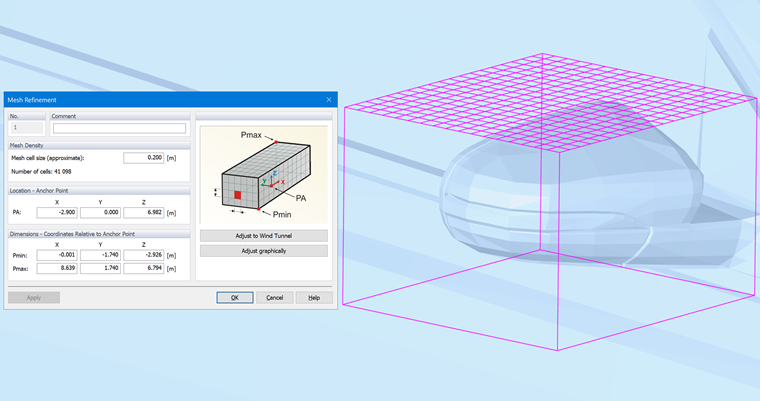

A primeira opção "Novo Refinamento por Bloco 3D..." abre a caixa de diálogo "Refinamento de Malha" abaixo, permitindo que atribua o refinamento de malha a regiões específicas do modelo.
Se necessário, introduza um "Comentário" que facilite a identificação do refinamento. Na seção "Densidade de Malha", você pode definir o comprimento alvo das células da malha para que o refinamento seja adequado à região crítica. De seguida, especifique a posição e o tamanho da região de refinamento em forma de caixa na seção "Localização e Dimensões". Também pode usar a opção
para definir o refinamento na janela de trabalho. As funções do manipulador gráfico correspondem àquelas utilizadas para ajustar o túnel de vento (ver o Capítulo Túnel de Vento).
O "Ponto de Ancoragem" é um ponto de referência definido no sistema de coordenadas local e está relacionado com o sistema de coordenadas do modelo. Este garante que o refinamento de malha esteja vinculado ao modelo. Por exemplo, se o modelo for rodado, o refinamento de malha também será rodado.

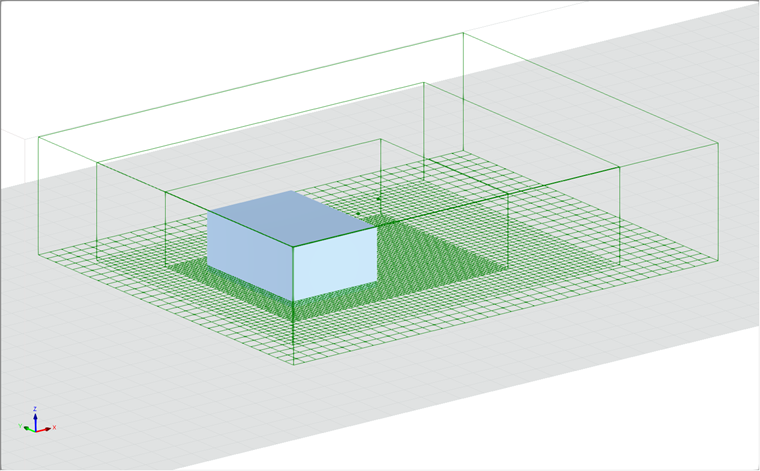

A última opção permite desativar os refinamentos de malha padrão, como pode ver na imagem abaixo; as configurações encontram-se em "Editar - Barra" e "Parâmetros de Simulação". Isso permite gerar um refinamento de malha padrão que pode ser modificado e posicionado.
Refinamentos de Malha em Zonas

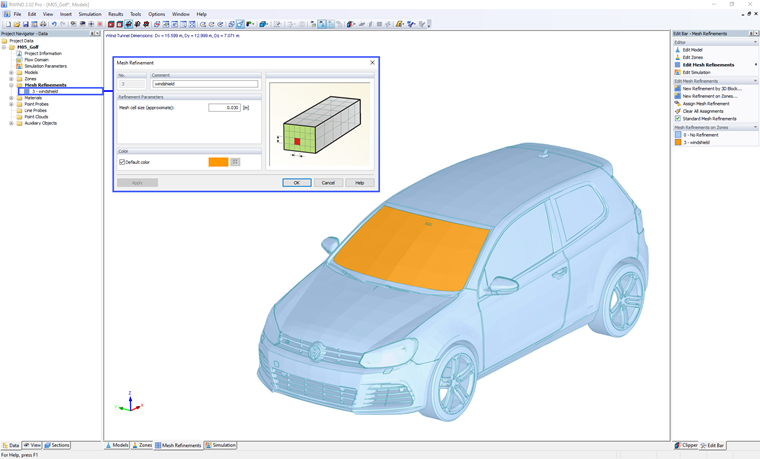

A segunda opção "Novo Refinamento em Zonas..." permite atribuir Refinamentos de Malha a zonas definidas. O Capítulo Zonas descreve como definir e trabalhar com zonas. Na caixa de diálogo, pode definir o tamanho aproximado da célula da malha e a espessura da camada refinada. Uma espessura padrão está predefinida.
