Deformações e Forças Internas
O capítulo Results do manual RFEM oferece uma visão geral dos diferentes tipos de resultados. Use o "Navigator - Resultados" ou os botões da barra de ferramentas para exibir as deformações de superfícies e membros ou para selecionar forças internas específicas de superfícies ou membros.

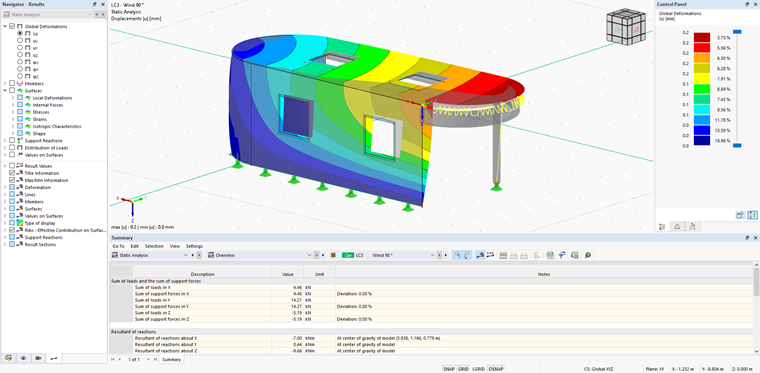

Você pode verificar a plausibilidade das cargas de vento aplicadas verificando as deformações globais, por exemplo. A tabela "Sumário" oferece uma visão geral das somas de cargas e forças de suporte, bem como das resultantes globais (veja a imagem Deformações acima).
Distribuição de Cargas
Elementos de FE 1D
No RWIND, os membros são representados por sua superfície. Após o cálculo, os eixos dos membros são divididos em segmentos, as pressões resultantes nas superfícies pertencentes a esses segmentos são integradas, e a força resultante é atribuída a cada segmento do membro (veja o Capítulo Member forces). O RFEM 6 importa essas forças dos membros e, de acordo com a "Distribuição de carga do membro" nas "Configurações de análise de simulação de vento", aplica a carga do membro como uma carga concentrada ou contínua (uniforme ou trapezoidal) (veja o Capítulo Main).
Carga usando RWIND e Ponding
Na seção "Carga usando RWIND e Ponding", os resultados de pressão da simulação RWIND 3 são extrapolados para uma malha de elemento finito (FEM) gerada pelo RFEM 6; os valores resultantes são somados de ambos os lados da superfície e exibidos em um sistema de coordenadas global ou local como uma carga superficial.

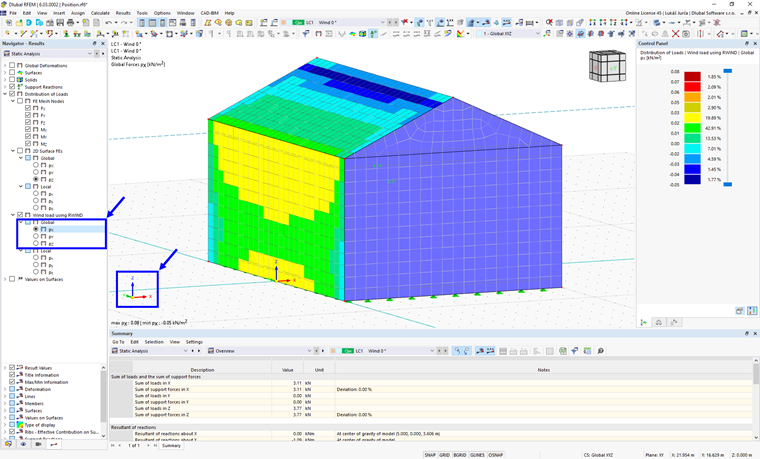

As forças globais pX, pY e pZ estão relacionadas ao sistema de coordenadas global mostrado no canto inferior esquerdo da tela; veja imagem acima.
Por outro lado, as forças locais px, py e pz estão relacionadas ao sistema de coordenadas local da superfície; o sistema de coordenadas é exibido quando o cursor do mouse é movido sobre a superfície, conforme mostrado na imagem acima.
