Restaurar modelo

O RWIND 3 é capaz de corrigir pequenas discrepâncias dentro do modelo, tais como nós localizados muito próximos dos nós. Para aplicar esta função, selecione Editar → Modelos → Reparar modelo. Essas correções podem ser necessárias apenas ao utilizar modelos não simplificados. Os modelos simplificados não necessitam de ser reparados desta forma.

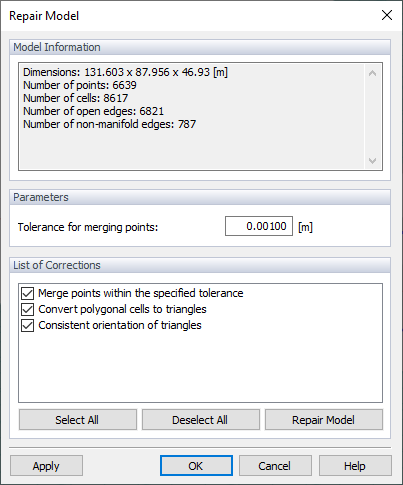

Reparar modelo

Informação do modelo

Nesta secção da caixa de diálogo, pode verificar o número de pontos, células, bordas abertas e bordas não múltiplas. Se clicar no botão botão , estes números irão alterar, dependendo da geometria do modelo importado: O modelo melhorado terá menos pontos e bordas abertas.

Propriedades

A opção "Tolerância para fundir pontos" controla o espaçamento limite para pontos próximos. Se a tolerância for inferior a este valor, os pontos serão fundidos num único ponto.

Lista de correções

Existem três opções nesta secção da caixa de diálogo para controlar os itens que devem ser melhorados: Pontos, malha e ambos. É recomendável selecionar cada uma delas.

Conforme mencionado acima, o A função tenta melhorar a disposição do modelo. No entanto, as alterações ainda não serão aplicadas ao modelo. Pode experimentar diferentes limites e rever os resultados apresentados na secção "Informação do modelo". Quando tiver a certeza de que pretende adotar as alterações, clique em ou .
