Manipular modelo

Selecione o modelo antes de aplicar a função.

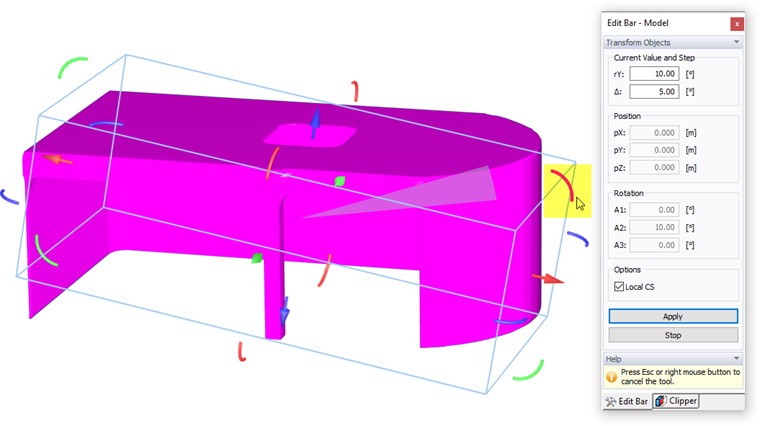

A "Posição" e/ou "Rotação" do modelo pode ser alterada numericamente, introduzindo os valores nas caixas de texto, ou graficamente, utilizando as setas apresentadas em torno do modelo. Os parâmetros de deslocamento (pX, pY, pZ) e rotação (A1, A2, A3) referem-se aos eixos do túnel de vento: pX e A1 são as coordenadas ou ângulos na direção do vento, pY e A2 os transversais a ele, enquanto que pZ e A3 representam a coordenada vertical ou o ângulo.

Sugestão

Quando a opção "CS local" é selecionada, todos os eixos referem-se ao sistema de coordenadas do modelo original do RSTAB 9/RFEM 6. Se o modelo é derivado do caso de carga "Vento 90°", por exemplo, o sistema de coordenadas será rodado 90°.

Em alternativa, podemos mover ou rodar o modelo na janela de trabalho, selecionando e deslocando uma das setas. O parâmetro correspondente é apresentado nas tabelas "Valor atual" e "Caixa de passos". Aqui também pode definir o intervalo Δ para o modelo ajustar quando desloca o cursor. Para desativar a ferramenta gráfica, clique no espaço vazio da janela de trabalho.

Clique Aplicar para verificar no gráfico se definiu os parâmetros corretos. Depois utilizar Botão "Parar" para sair da função.

Sugestão

O túnel de vento não se adapta automaticamente à nova situação. Utilize os botões Caixa de diálogo Túnel de vento , onde pode ajustar as suas dimensões à nova posição do modelo.
