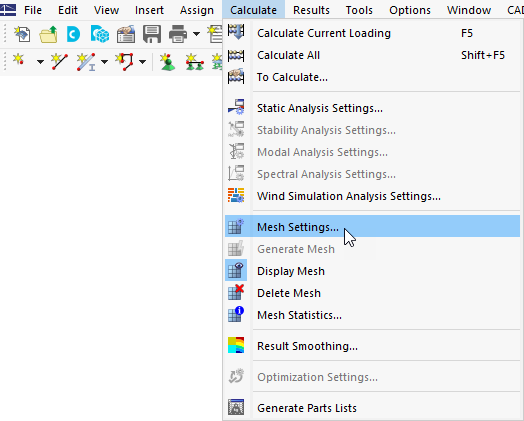

Para abrir a caixa de diálogo "Configurações da Malha", clique em Configurações da Malha no menu Calcular.

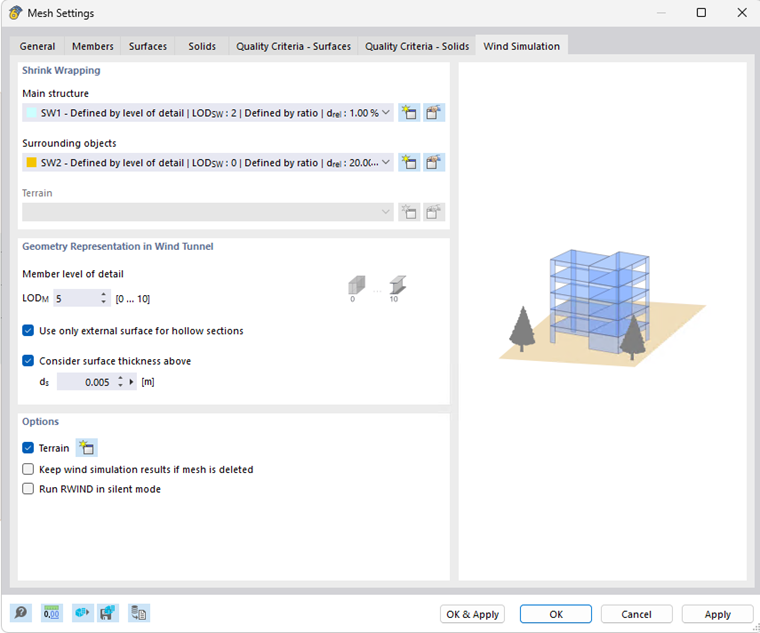

Em seguida, selecione a aba Simulação do Vento.
A configuração nesta aba é Global para todo o modelo. As configurações específicas da simulação do vento para objetos individuais substituem esta configuração Global.
Envoltório Encolhido
Nesta seção, os envoltórios encolhidos (SW) são definidos para todo o modelo. O modelo é dividido em dois grupos. O grupo "Estrutura Principal" contém todos os objetos relevantes do RFEM (barras, superfícies e sólidos). Um SW padrão mais fino é atribuído a este grupo. O grupo "Objetos Circundantes" contém arquivos IFC e objetos visuais. Embora os SWs padrão sejam atribuídos a esses grupos, eles podem ser editados ou um novo SW pode ser criado e atribuído. Para o "Terreno", o SW ainda não está disponível.
Representação da Geometria no Túnel de Vento
Como explicado no Capítulo Modelo para Simulação do Vento, um modelo FEM não é adequado para cálculos CFD. Em vez disso, a forma externa da estrutura deve ser usada e eventualmente envolvida. Os objetos do RFEM criando essa forma podem ser ajustados para considerar propriedades necessárias ou melhorar o desempenho. Para as barras, o Nível de Detalhamento da Barra pode ser definido de 0 a 10. O nível de detalhamento 10 exporta as barras com uma forma precisa (por exemplo, seção transversal). O nível 0 exporta a forma da barra simplificada com uma seção retangular que envolve os contornos da forma original. Para mais detalhes, consulte FAQ 4165.
O fluxo de vento através de seções transversais ocas geralmente não desempenha um papel importante na engenharia civil. Por padrão, as seções transversais ocas são representadas pela sua forma exterior. Desativando a opção "Usar somente superfície externa para seções ocas" permite a exportação da forma oca.
A opção "Considerar espessura da superfície acima" permite exportar superfícies considerando suas espessuras a partir de um valor limite definido.
Opções
Terreno

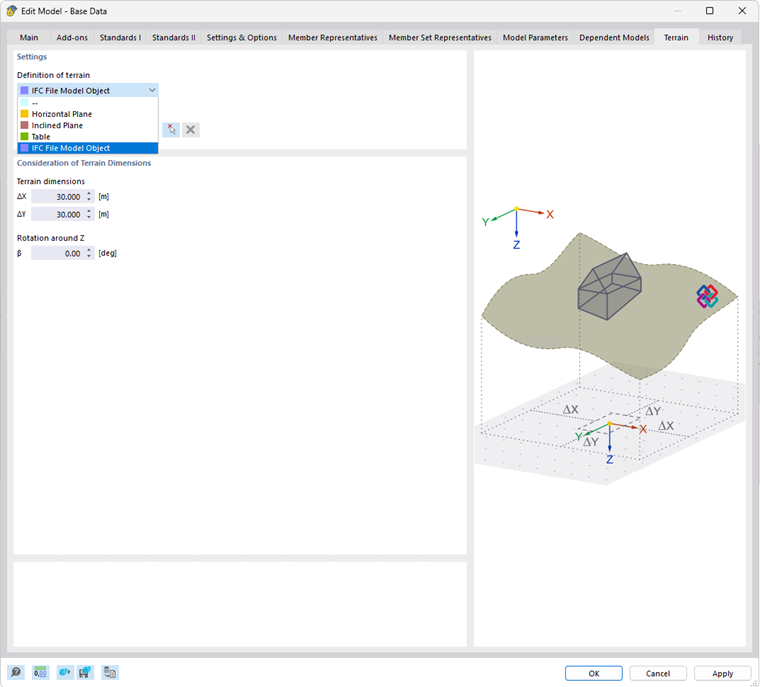

A opção "Terreno" permite que você use a geometria do terreno definida no RFEM 6 como base do túnel de vento. O modelo de terreno pode ser criado nos "Dados Base" na aba "Terreno" usando planos, tabelas ou um arquivo IFC. Quando um arquivo IFC é usado como terreno em Dados Base, ele é automaticamente excluído de ser exportado para o cálculo da simulação do vento entre estruturas circundantes. O terreno definido por um plano horizontal pode ser movido para cima ou para baixo para criar um deslocamento.
Manter resultados
A opção "Manter resultados da simulação do vento se a malha for excluída" possibilita manter os resultados do RWIND mesmo após excluir a malha de elementos finitos. Os resultados do RWIND serão deletados apenas por:

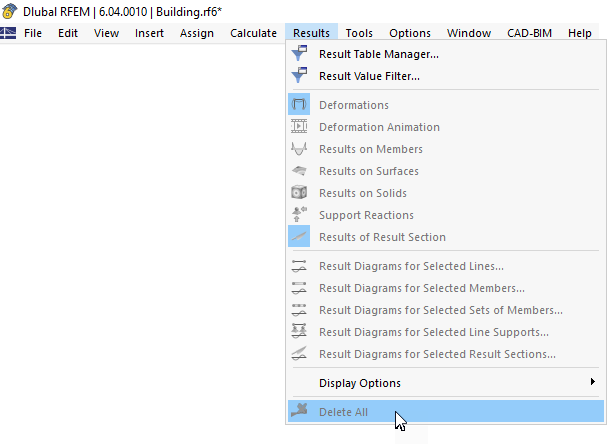

- Usando a opção "Excluir Tudo" na barra de ferramentas "Menu"
- desmarcando a opção "Manter simulação do vento se a malha for excluída"
- excluindo LC

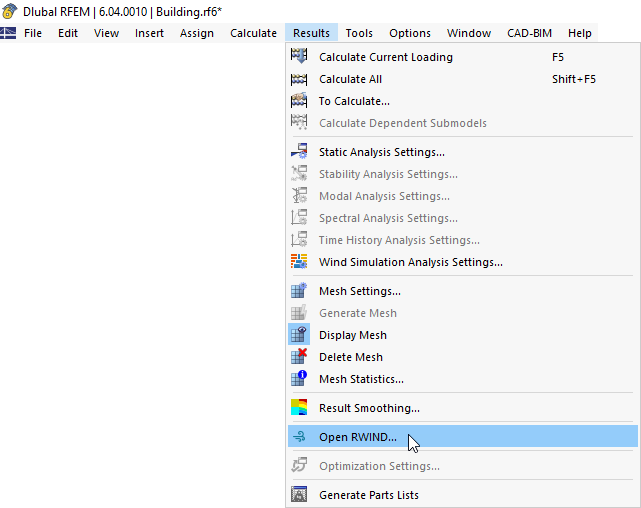

- excluindo resultados RWIND diretamente no RWIND (via "Abrir no RWIND")
- alterando os parâmetros de entrada para o RWIND (configurações de análise de simulação de vento, perfil de vento, ou tipos para simulação de vento)
Esta opção é desativada por padrão, pois é muito perigosa e apenas usuários informados devem ser autorizados a usá-la. Quando os dados do modelo são alterados, surge a questão de como distribuir adequadamente as "cargas antigas" na geometria do "novo" modelo. Os usuários devem julgar por si mesmos se os resultados ainda são aceitáveis.
Modo silencioso ou interativo
A última opção "Executar RWIND em modo silencioso" permite executar o cálculo CFD apenas em segundo plano do RFEM sem abrir o RWIND.
Desativando esta opção, um modo interativo é ativado. Após a geração da malha FE, o RWIND é aberto e o modelo e os parâmetros da simulação podem ser editados diretamente lá. Envoltório encolhido, malha FE, e mais podem ser exibidos. Após o cálculo do fluxo de vento, os resultados podem ser exibidos, incluindo alguns recursos de pós-processamento ainda não disponíveis no RFEM. Após salvar e fechar o RWIND, os resultados são importados de volta para o RFEM, a análise estrutural é realizada, e a exibição dos resultados no RFEM segue da mesma forma que no modo silencioso.
