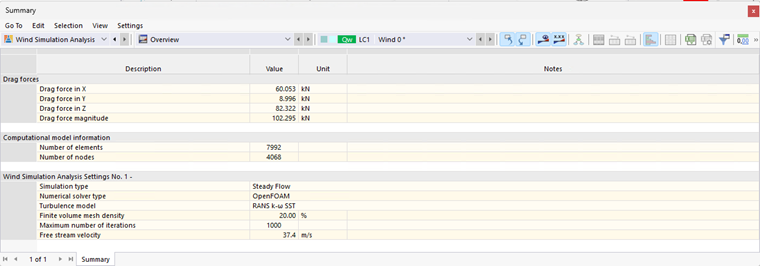

Na aba "Análise de simulação do vento" do navegador de Resultados, você pode controlar a exibição dos resultados RWIND. Na tabela de resultados "Resumo" para Simulação de Vento, você encontrará os resultados da força de arrasto, informações sobre o modelo computacional, e configurações da simulação, como o tipo de simulação ou o número de iterações.
Resultados de quantidade da superfície

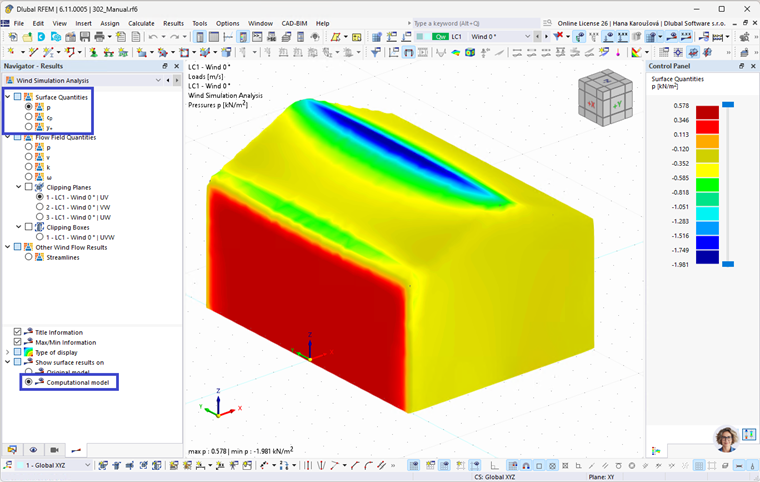

Os resultados de superfície podem ser exibidos tanto no modelo computacional (um limite da malha volumétrica adjacente ao modelo, calculado no OpenFOAM) quanto no modelo original (resultados extrapolados de volta para a superfície do modelo original). No "Navegador - Resultados" você pode encontrar os resultados da pressão p, o coeficiente de pressão Cp, e o parâmetro de qualidade da malha próximo à parede y+ (somente no modelo computacional).
Resultados de quantidade do campo de fluxo

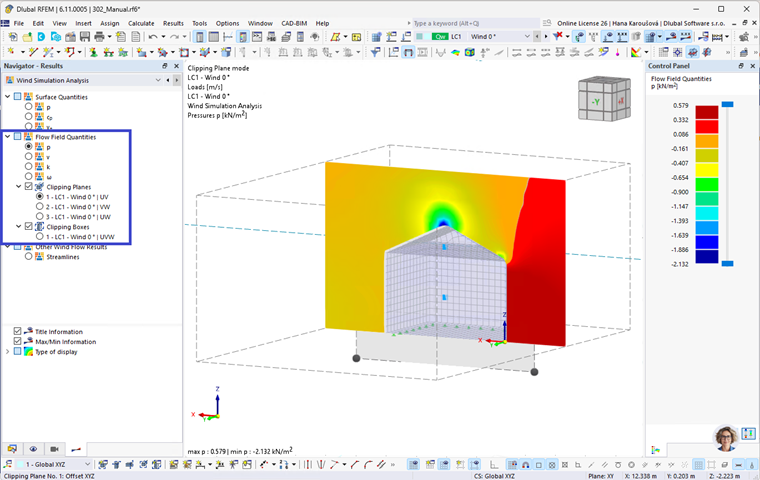

No campo de fluxo, são calculadas a pressão p, velocidade v, e quantidades turbulentas (energia cinética turbulenta k, taxa de dissipação turbulenta epsilon, ou taxa de dissipação específica turbulenta ômega). Os resultados do campo de fluxo podem ser exibidos usando um plano de corte. 3 planos de corte padrão nos planos principais do túnel estão predefinidos. No entanto, o sistema de coordenadas global ou planos de corte definidos pelo usuário também podem ser utilizados. Os planos de corte podem ser movidos nos gráficos por manipuladores.

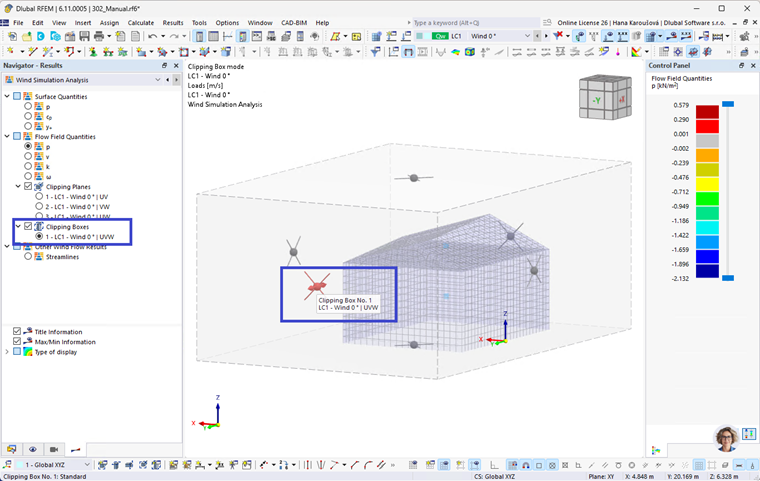

Os resultados podem ser exibidos em um domínio reduzido usando uma caixa de corte.
O tamanho da caixa de corte pode ser ajustado nos gráficos por manipuladores.
Outros resultados do fluxo de vento

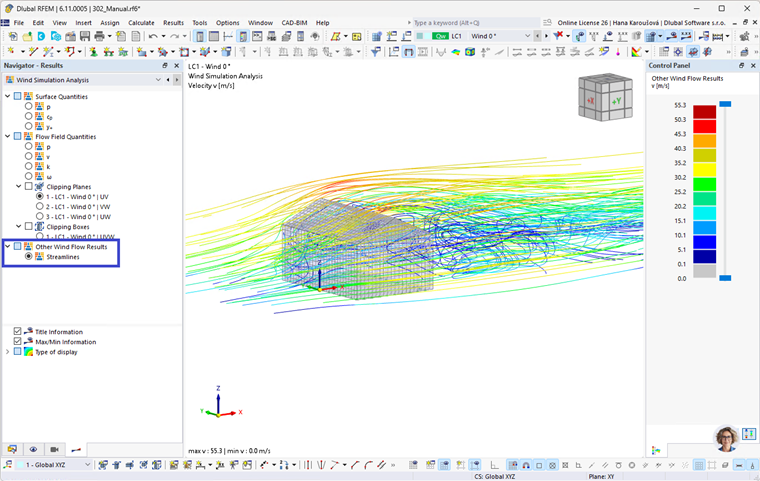

A distribuição de velocidade no campo de fluxo também pode ser visualizada usando linhas de corrente. Uma linha de corrente é o caminho de uma partícula sem massa movendo-se com o fluxo. A velocidade é sempre tangente à linha de corrente em todos os pontos. A exibição das linhas de corrente pode ser reduzida por um plano de corte ou uma caixa de corte de forma semelhante aos resultados do campo de fluxo.
