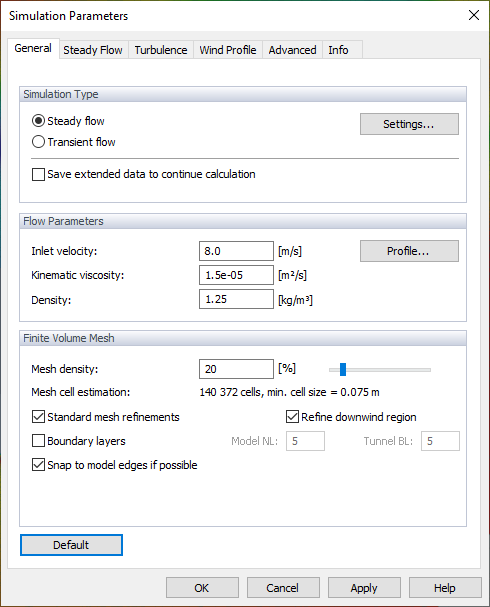

Tipo de simulação
Nesta seção podemos escolher entre dois tipos de simulação: simulação de fluxo estável e simulação de fluxo transitório. O contexto teórico pode ser encontrado no Capítulo Fluxo estável e fluxo transitório. Os parâmetros de ambas as simulações são descritos em detalhes nos capítulos seguintes, Fluxo estável e Fluxo transitório.
O RWIND 3 oferece uma nova opção para continuar o cálculo de um projeto mesmo após a interrupção do cálculo e o projeto é encerrado. Para poder continuar o cálculo mesmo após o encerramento do projeto e abri-lo novamente, precisa de selecionar a opção "Salvar dados estendidos para continuar o cálculo". Isso deve ser feito antes de salvar os dados do projeto, enquanto os dados ainda existem no diretório de trabalho; ou seja, quando o cálculo acabou de ser concluído.
Parâmetros do fluxo
A "Velocidade de entrada" representa a velocidade do vento à entrada do túnel de vento. O botão
permite definir a velocidade do vento como uma função da altura. O utilizador pode inserir os valores do gráfico conforme descrito no Capítulo Perfil do vento abaixo. O valor da "Viscosidade cinemática" descreve a resistência do ar em relação à deformação. É definido como a razão entre a viscosidade e a "Densidade" do ar.
Malha de volume fFinito
A "Densidade de malha" a ser aplicada ao redor do modelo é controlada por uma referência de percentual. Este refinamento em específico é utilizado para a simplificação do modelo e para o cálculo do fluxo. A densidade padrão (20%) normalmente resulta em um número relativamente baixo de células de malha de volume finito e em um cálculo relativamente rápido. A percentagem mínima é 10%. Esta resulta numa malha bastante grosseira com o menor número de volumes. Quanto maior a densidade da malha, menor será o tamanho das células de volume finito. Os resultados são consequentemente mais precisos, mas o cálculo exigirá mais tempo devido ao maior número de volumes. Definir a densidade máxima da malha (100%) resulta em malhas muito finas com milhões de volumes. O cálculo do fluxo 3D em tais malhas está no limite das capacidades dos PCs atuais, com um tempo de cálculo de várias horas a vários dias.
O utilizador pode inserir a densidade da malha ou modificá-la com o controle deslizante. A "Estimativa de células de malha" abaixo fornece o número de células de volume finito e o tamanho mínimo das células correspondente.
O tipo "Refinamento de malha" pode ser definido para curvaturas das superfícies (malha fina apenas perto de bordas afiadas do modelo) ou globalmente para uma distância das superfícies (malha fina em todas as superfícies de fronteira). A primeira opção encontra-se definida por defeito, porque produz malhas com um menor número de elementos finitos.
Considere a opção "Refinamentos de Malha Padrão", que permite desativar a geração de refinamentos de malha padrão e ativar os refinamentos definidos pelo utilizador dos locais e o seu posicionamento; ver o Capítulo Refinamentos de malha.
Desde o RWIND 3.03, é possível desativar os refinamentos de malha padrão no espaço atrás (a favor do vento) do modelo. Este refinamento é importante para fluxos com grande esteira, mas em alguns casos a densidade da malha não precisa ser tão alta nesta região. desativar o refinamento reduz o número total de células de grade e acelera o cálculo.
A opção "Camadas de borda" permite o refinamento da malha de volume finito próximo das superfícies do modelo (Model NL) ou no fundo do túnel (Tunnel BL). Apenas refina a malha na direção normal à superfície. Por defeito, a opção está desativada, porque o número de volumes finitos aumenta consideravelmente nas camadas com pequenos volumes. Recomenda-se fortemente a ativação das camadas de borda e definir o número de camadas NL, quando é considerada uma rugosidade de superfície.

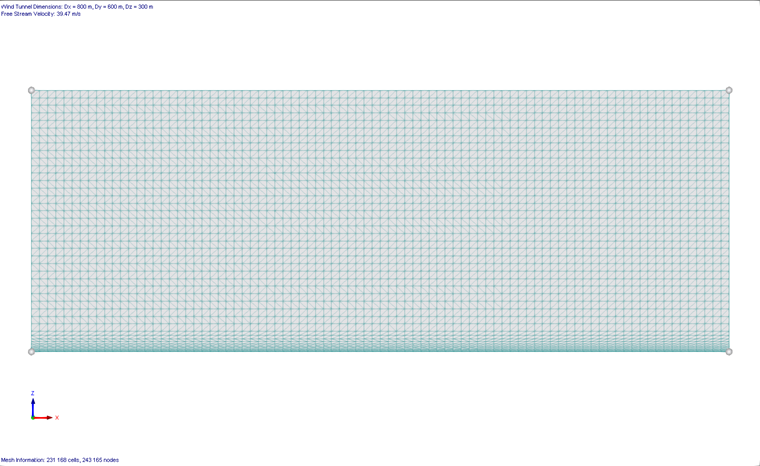

As camadas de borda da parte inferior do túnel (Tunnel BL), ativadas desde o RWIND 3.03, são úteis quando se foca nos padrões de fluxo perto do solo.
A opção "Ajustar com as bordas do modelo" possibilita alinhar a malha com as bordas do modelo.
