Este objeto contém um conjunto de um ou mais pontos localizados arbitrariamente no espaço 3D. Estes pontos podem então ser usados para vários propósitos – por exemplo, como a fonte de partículas fluindo no cálculo de fluxo transiente, como os pontos para gerar linhas de corrente, e assim por diante. A nova nuvem de pontos pode ser criada graficamente ou usando uma caixa de diálogo, como mostrado na imagem Nova Nuvem de Pontos.

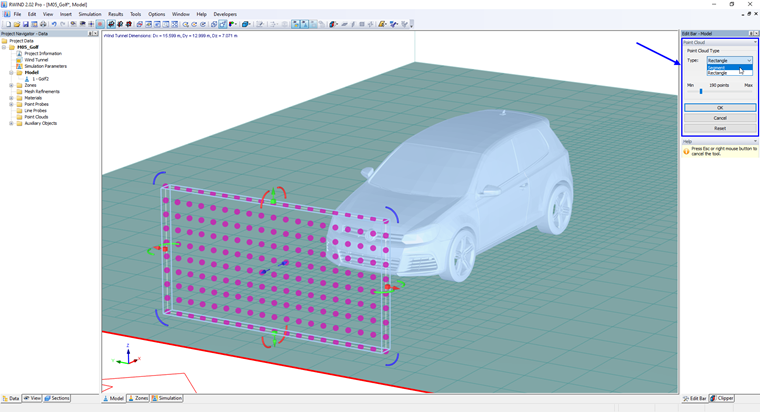

Ferramentas gráficas para a criação deste objeto permitem gerar pontos na forma de uma grade retangular ou circular e colocá-los facilmente no local desejado, como mostrado na imagem Nova Nuvem de Pontos Graficamente.
Na seção "Nuvem de Pontos" na "Barra de Edição", você pode definir o tipo de "Nuvem de Pontos": Retangular ou segmento. Você pode mover ou girar o objeto "Nuvem de Pontos" na janela de trabalho; mais informações sobre a manipulação do modelo estão disponíveis no Capítulo Manipular Modelo. Nesta seção, você também pode definir o número de pontos que compõem a nuvem de pontos.

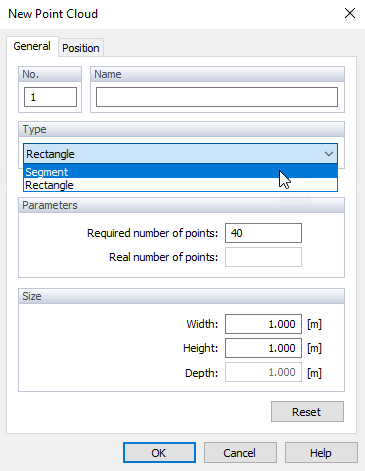

A segunda opção é criar uma Nova Nuvem de Pontos via Caixa de Diálogo.

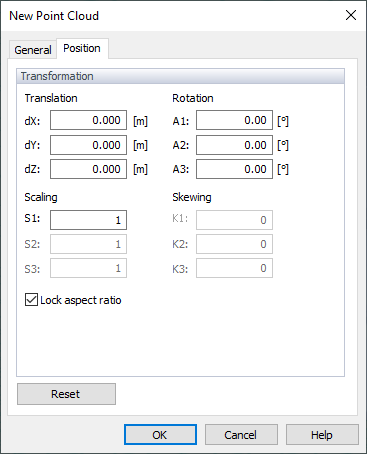

Aqui, além das mesmas configurações para o tipo e número de pontos, o tamanho da "nuvem de pontos" também é definido. Na segunda aba Posição, há uma configuração manual da posição da "Nuvem de Pontos" no espaço de trabalho e a "Escala" do objeto.

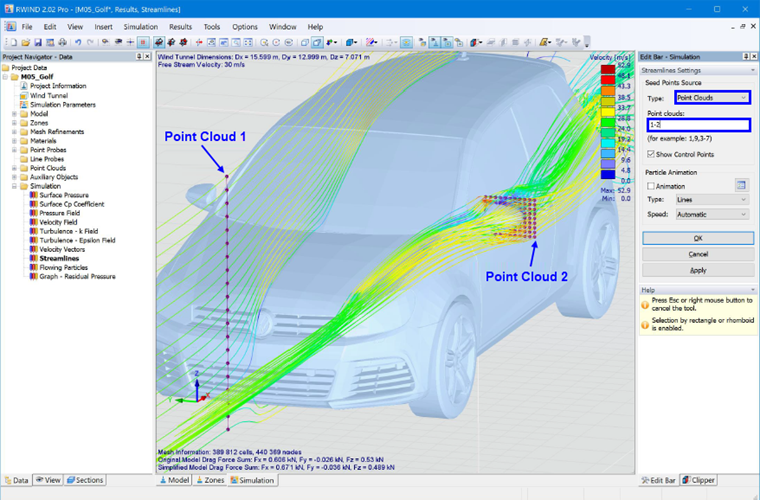

A "Nuvem de Pontos" pode ser usada como uma fonte para "Partículas Fluindo" ou para a geração de "Linhas de Corrente"; os resultados podem ser vistos na imagem Resultados da Nuvem de Pontos.
