Hay varios tipos de líneas de diferente complejidad. Ejemplos de ella son las polilíneas o líneas NURBS y los arcos, aunque hay varias más. Dependiendo de la complejidad de la línea, se pueden necesitar más nudos intermedios para la definición de la misma. Hay varios tipos de líneas. Además, las cargas lineales y los apoyos lineales se pueden definir en las líneas.
Se asigna un sistema de coordenadas de línea local a una línea, mientras que el eje x se ejecuta en la dirección de la línea. Los otros ejes se alinean con el sistema de coordenadas global tanto como sea posible. El sistema de coordenadas de la línea se puede ajustar haciendo clic con el botón secundario y seleccionando la opción "Invertir orientación de la línea". Además, es posible girar la línea en la configuración de la línea.
Introducción en RFEM

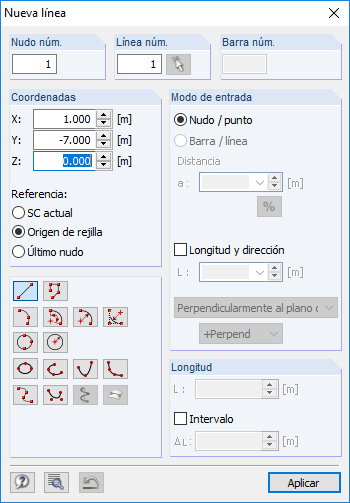

Las líneas se pueden introducir y definir gráficamente en RFEM al utilizar "Insertar" → "Datos del modelo" → "Líneas" → (seleccionar tipo de línea) → "Gráficamente", con el botón correspondiente de la barra de herramientas o utilizando las tablas.
