Una linea è la base per la generazione di aste, superfici e solidi. È limitata da un nodo iniziale e da un nodo finale. Carichi e vincoli lineari possono essere definiti sulle linee.
Esistono vari tipi di linea di diversa complessità, ad esempio polilinee, archi o linee NURBS. A seconda della complessità della linea, potrebbero essere necessari ulteriori nodi intermedi per la definizione della linea.
A una linea viene assegnato un sistema di coordinate locale, con l'asse x che corre nella direzione della linea. Gli altri assi sono allineati il più possibile al sistema di coordinate globale. Il sistema di coordinate della linea può essere modificato facendo clic con il pulsante destro del mouse sulla linea e selezionando l'opzione "Inverti orientamento linea" nel menu di scelta rapida. È anche possibile ruotare la linea di un angolo di rotazione.
Immissione dati in RFEM

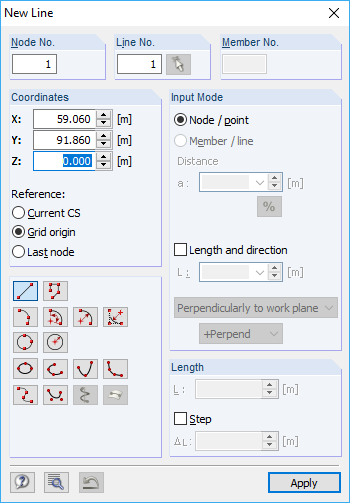

Le linee possono essere inserite e definite graficamente in RFEM utilizzando il menu "Inserisci" → "Oggetti di base" → "Linee" → (seleziona Tipo di linea) → "Graficamente", il pulsante corrispondente della barra degli strumenti, o utilizzando la tabella.
.png)
