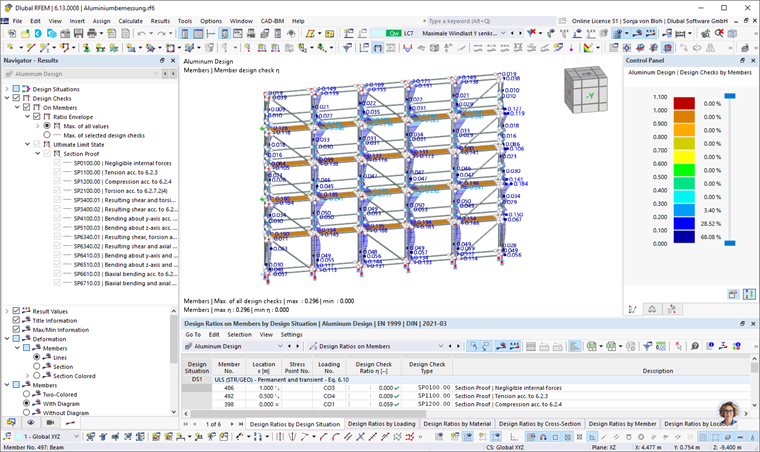

Après le calcul, les résultats sont affichés triés selon différents critères dans les tableaux. Ils sont également représentés dans le graphique de la fenêtre de travail sur le modèle. Le « Navigateur - Résultats » est adapté à la vérification de l’aluminium, ce qui vous permet ainsi de contrôler l’affichage graphique pour les différents types de vérification selon vos besoins.
Vous pouvez également consulter les détails de vérification avec les valeurs intermédiaires et les formules de vérification. De plus, les diagrammes de résultats dans la section peuvent être affichées avec la distribution des contraintes.
Les sous-chapitres suivants présentent différentes options disponibles pour l’affichage et l’évaluation des résultats de vérification. Le chapitre documentation décrit à son tour comment préparer les résultats pour l’impression.
Objets sans résultats
Si les résultats d’une barre ou d’une surface ne sont pas affichés, cela peut être dû à plusieurs raisons :
- L’objet n’est pas sélectionné pour le calcul dans le tableau Objets à calculer.
- Les résultats sont masqués en raison des paramètres de filtrage.
Vérifiez les visibilités et les paramètres de filtre des résultats graphiques dans le panneau de contrôle. Si le résultat manque dans le tableau de résultats, contrôlez les paramètres de filtre dans le gestionnaire des tableaux de résultats.
Faites également attention aux paramètres sélectionnés pour la synchronisation avec le graphique. Par exemple, il est possible de n’afficher que les objets visibles ou sélectionnés. En revanche, dans la boite de dialogue des détails de vérification, tous les résultats sont disponibles – indépendamment des paramètres de filtre et des sélections.
Pour vérifier les objets calculés, la catégorie de résultats du tableau aperçu convient : si un objet est non valide à cause de propriétés de matériau ou de section ou est désactivé pour le calcul par un ensemble de barres, il est par conséquent indiqué dans le tableau de résultats Non valide / désactivé.
De plus, une configuration de calcul pour un état limite doit être assignée à chaque objet sélectionné pour le calcul dans le tableau d’entrée Objets à calcul. Dans le cas contraire, aucune vérification n’est effectuée pour l’état limite (voir le chapitre Vérification de l’aluminium).
