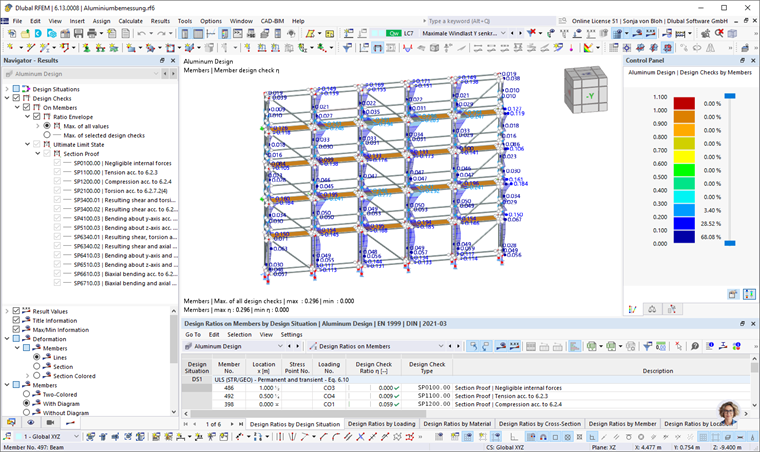

Po výpočtu jsou výsledky zobrazeny v tabulkách seřazené podle různých kritérií. Také jsou znázorněny na grafice pracovního okna na modelu. 'Navigator - Výsledky' je přizpůsoben výpočtu na hliník, takže si můžete zobrazení grafiky pro různé typy důkazů přizpůsobit dle potřeby.
Můžete také nahlédnout do podrobností důkazu s mezivýpočty a vzorci důkazů. Kromě toho je možné zobrazit průběhy výsledků v průřezu rozložením napětí.
V následujících podkapitolách jsou představeny různé možnosti, které máte k dispozici pro zobrazení a vyhodnocení výsledků výpočtu. Kapitola dokumentace pak popisuje, jak připravit výsledky pro tiskový výstup.
Objekty bez výsledků
Pokud výsledky tyče nebo plochy nejsou zobrazeny, může to mít následující důvody:
- Objekt není v tabulce Objekty k výpočtu vybrán pro výpočet.
- Výsledky jsou skryty kvůli nastavení filtrů.
Zkontrolujte viditelnosti a nastavení filtrů pro grafické výsledky v řídícím panelu. Pokud chybí výsledky v výsledkové tabulce, zkontrolujte nastavení filtrů v správci výsledkových tabulek. Také věnujte pozornost vybraným nastavením pro synchronizaci s grafikou; například existuje možnost zobrazit pouze viditelné nebo vybrané objekty. V dialogu podrobností důkazu jsou však dostupné všechny výsledky – nezávisle na nastavení filtrů a výběrů.
Pro kontrolu vypočítaných objektů se hodí kategorie výsledků tabulky Přehled: Pokud je objekt neplatný kvůli materiálovým nebo průřezovým vlastnostem, nebo byl deaktivován kvůli výpočtu přes sadu tyčí, je ve výsledkové tabulce označen jako Neplatné / deaktivováno.
Každému objektu, který je v vstupní tabulce Objekty k výpočtu vybrán pro výpočet, musí být přiřazena konfigurace pro mezní stav. Pokud tomu tak není, nebude pro mezní stav proveden důkaz (viz kapitola výpočet na hliník).
