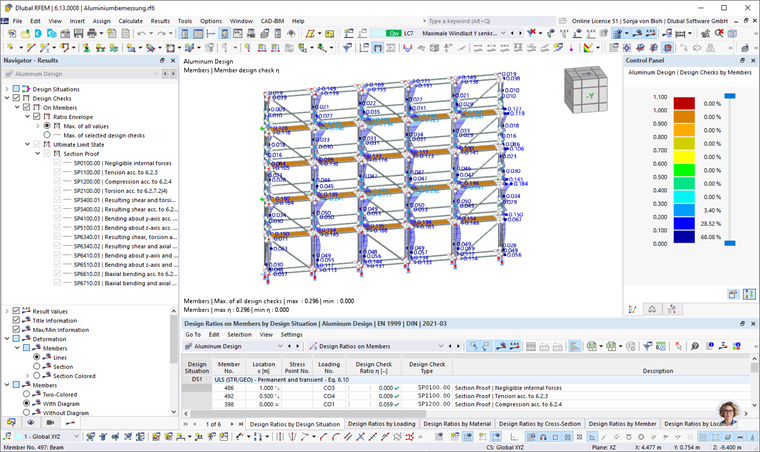

Después del cálculo, los resultados se presentan en tablas ordenadas según diferentes criterios. También se muestran en la gráfica de la ventana de trabajo en el modelo. El 'Navegador - Resultados' está ajustado a la dimensionamiento de aluminio, permitiendo controlar la visualización gráfica según los diferentes tipos de comprobación.
También puede visualizar los detalles de comprobación con valores intermedios y fórmulas de comprobación. Además, se pueden representar los distribuciones de resultados en la sección transversal con la distribución de tensiones.
En los siguientes subcapítulos se presentan diferentes posibilidades disponibles para la visualización y evaluación de los resultados de dimensionamiento. El capítulo Documentación describe, por otro lado, cómo preparar los resultados para la impresión.
Objetos sin resultados
Si los resultados de una barra o una superficie no se representan, puede deberse a las siguientes razones:
- El objeto no está seleccionado para el dimensionamiento en la tabla Objetos a dimensionar.
- Los resultados se han ocultado debido a configuraciones de filtro.
Verifique las visibilidades y las configuraciones de filtro para los resultados gráficos en el panel de control. Si falta el resultado en la tabla de resultados, controle las configuraciones de filtro en el gestor de tablas de resultados. Preste atención a las configuraciones elegidas para la sincronización con la gráfica; por ejemplo, es posible mostrar solo objetos visibles o seleccionados. En el diálogo de los detalles de comprobación, por otro lado, todos los resultados están disponibles, independientemente de las configuraciones de filtro y selecciones.
Para verificar los objetos dimensionados, es adecuada la categoría de resultados en tablas Resumen: Si un objeto no es válido debido a propiedades de material o de la sección, o se ha desactivado en un conjunto de barras, se señala debidamente como No válido / desactivado en la tabla de resultados.
Además, a cada objeto seleccionado para el dimensionamiento en la tabla de entrada Objetos a Dimensionar debe asignarse una configuración de dimensionamiento para un estado límite. Si esto no se cumple, no se realizará comprobación para el estado límite (ver capítulo Dimensionamiento de Aluminio).
